碳化鎢硬質(zhì)合金堆焊焊條分為如下三種。第一種是碳化鎢焊條電弧焊堆焊焊條，例如：D707(堆707)和D717(堆717)；第二種是管裝粒狀鑄造碳化鎢氣焊堆焊焊條(YZ型)；第三種是燒結(jié)碳化鎢硬質(zhì)合金氣焊堆焊焊條(YD型)。

      (1)管裝粒狀鑄造碳化鎢焊條

      管裝粒狀鑄造碳化鎢焊條又稱(chēng)萊立特，管中的碳化鎢硬度高達(dá)92～94HRA。焊條的外皮是用薄低碳鋼帶卷成的管。管的外徑為4～7mm。粒狀鑄造碳化鎢的粒度有多種，這類(lèi)焊條采用氣焊堆焊。堆焊層由鑄造碳化鎢(粒狀)和鐵基的胎體金屬組成。堆焊層耐磨性較好，但脆性大，目前在石油工業(yè)及其他部門(mén)中已逐步為YD型硬質(zhì)合金堆焊焊條所取代。

      (2)YD型硬質(zhì)合金堆焊焊條

      YD型硬質(zhì)合金復(fù)合材料堆焊焊條(簡(jiǎn)稱(chēng)YD型硬質(zhì)合金堆焊焊條或YD型焊條)，是由粒狀燒結(jié)硬質(zhì)合金與彈性的胎體合金混合制成。外涂一層特殊熔劑并著色，以標(biāo)識(shí)顆粒等級(jí)大小。燒結(jié)硬質(zhì)合金顆粒主要為含鈷碳化鎢，其硬度范圍為89～91HRA；胎體金屬為“鎳銀”合金，σb≥700MPa，硬度HBS≥160。

      YD型焊條還與一種YD—D打底焊條和YD—R專(zhuān)用熔劑配合使用。

      YD—D打底焊條是一種外皮涂有特殊熔劑的氣焊焊條，消耗量約為YD型焊條重量的15%。

      YD—R型熔劑是一種特制的復(fù)合物，消耗量約為YD型焊條重量的2%。

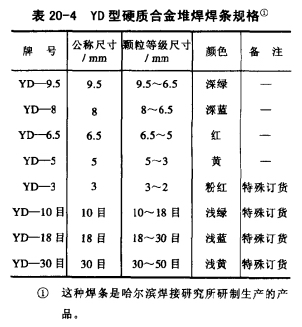

      YD型焊條根據(jù)硬質(zhì)合金顆粒大小，分為公稱(chēng)尺寸9.5、8、6.5、5.3(mm)……等8個(gè)等級(jí)(見(jiàn)表20-4)。
