1.在一般情況下，量具、量?jī)x在使用時不需要受很大的載荷，但對精度和外觀要求則較高，因此不允許有任何細微的裂紋，以及在焊縫處堆有多余的焊料，所以在設計槽形時應掌握以下原則；

    (一)焊接面應盡可能的減成自由焊形式，并且應盡可能縮小焊接面積。

    (二)槽形線條應盡量保持平直，避免不必要的曲折和凹凸等情況。

    (三)基體的釬焊面光潔度可提高至▽7左右。

    (四)硬質合金的釬焊面最好也能磨平整，使光潔度也達▽7左右。

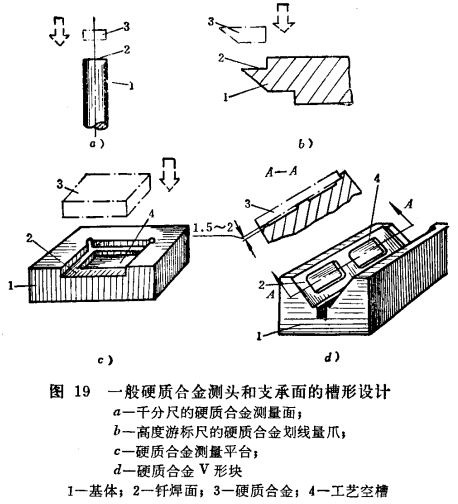

    以上幾點，是保證得到細薄而均勻美觀的焊縫所必備的條件，并且還可避免硬質合金出現裂紋。圖19a是硬質合金千分尺的槽形，它只有一個釬焊面。圖19b是高度游標尺的硬質合金劃線量爪，它采用自由焊形式，并使硬質合金高出爪面，有利于刃磨。圖19c是量?jī)x上使用的硬質合金測量平臺，它的釬焊面較大，但使用時所承受載荷卻很小，所以可在設計時將釬焊面的中間大部分面積去掉，而形成一凹槽，使焊接面大大縮小，既可避免發生裂紋，又不影響外觀。圖19d是硬質合金V形塊的槽形設計，它的釬焊面同樣也可去掉一大部分，以此來減少釬焊應力和防止裂紋的發生。

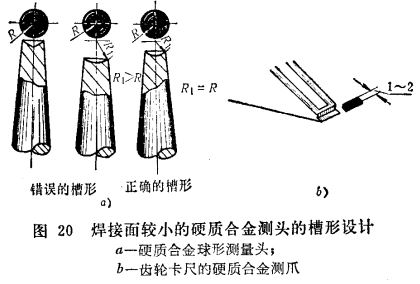

    2.量具和量?jī)x的另一種情況是，硬質合金的測量部分很小，如硬質合金球形測量頭和齒輪卡尺上的硬質合金測量爪，其焊接面很小，因此在設計槽形時應盡量考慮使硬質合金和基體的釬焊面相吻合，保持有足夠的焊縫。如圖20a中錯誤的槽形，其硬質合金圓球與基體上的釬焊面接觸面小，不能保證有均勻而良好的焊縫，所以焊后經學出現脫焊現象。而在同一圖中的正確的槽形，因硬質合金圓球的半徑R與基體釬焊面的半徑R1相吻合，在釬焊時才能有良好而均勻的焊縫，從而保證有足夠的焊縫強度。圖20b是齒輪卡尺的硬質合金測量爪的槽形，必須注意其硬質合金的釬焊面一定要平整，以免影響焊縫質量。
