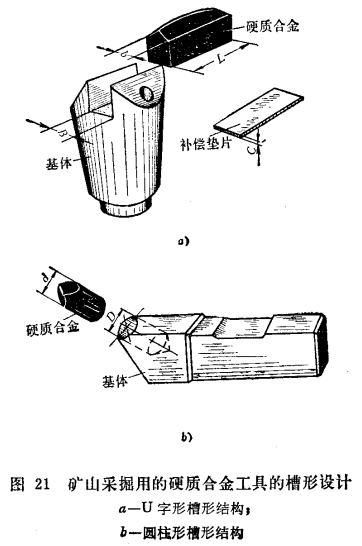

1.礦山采掘用的硬質合金工具，其使用特點是沖擊負荷大、振動大。它要求硬質合金刀片既焊得牢，又要釬焊應力小，使用時才不會發生脫焊和崩刃。因此，在設計槽形時，既要考慮到盡量減少釬焊應力，又要有足夠的釬焊面積。在礦山采掘中，一般用一字形和十字形釬頭，其槽形呈U字形(見圖21a)。當設計硬質合金塊的長度上不超過20毫米的小型釬頭時，槽的寬度B=6+0.1～0.15毫米(b為硬質合金寬度)，而當硬質合金塊的長度大干20毫米，則要考慮采用補償墊片的釬焊方法(即在釬焊時，在焊縫中夾有一層塑性較好而在釬焊過程中又不致熔化的金屬片，以減少釬焊應力和防止發生裂紋)。這時槽形寬度B=b+2C+0.15～0.25毫米(式中c是補償墊片的厚度)。圖21 b是圓柱形的槽形結構(如采煤用的截煤機牙等)，它的圓柱形槽與硬質合金塊的配合可采用3、4級精度的第一種動配合。當硬質合金塊的直徑大于φ15或長度超過25毫米時，也應考慮在焊縫中加補償墊片。在設計槽形時，要把補償墊片的厚度考慮進去，并可將硬質合金與基體槽的配合精度降低一級，以便于安放補償墊片及硬質合金。

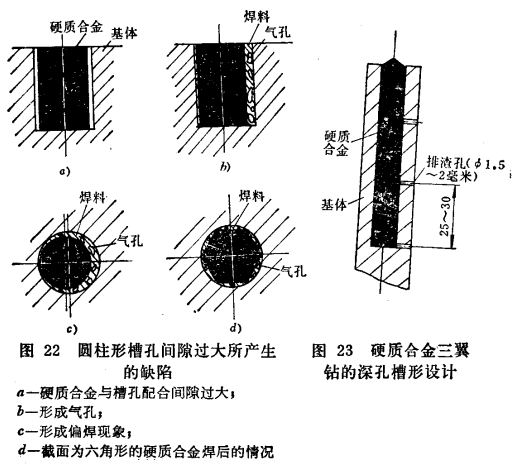

      2.石油鉆探用的硬質合金工具的槽形設計：石油鉆探用的硬質合金工具，其硬質合金塊多為圓柱形的，它與基體的圓柱形槽孔配合可采用3、4級精度的第一種動配合，因?yàn)閳A柱形的焊縫必須靠熔化的液態焊料沿焊縫的極小間隙滲入而填滿的。如果槽形太大，會發生大量氣孔和偏焊現象(即硬質合金塊靠向槽的一面焊接，見圖22)。這些缺陷都嚴重影響焊縫強度和鉆頭使用壽命。必須指出，有些單位曾大量采用六方或八方截面的硬質合金柱塊來制造石油鉆頭，這樣它與圓柱形的基體槽只能釬焊一小部分，而使空隙中充滿著夾渣和氣孔(見圖22d)。使用時，鉆頭不但容易發生脫焊現象，而且因硬質合金與基體問存有大量間隙而容易崩裂，縮短鉆頭的使用壽命。當設計有較深的圓柱形槽孔時(如硬質合金三翼鉆)，則應考慮在圓柱形槽的側面每隔25～30毫米鉆一排渣孔，使焊料能順利地滲滿整個焊縫(見圖23)。
