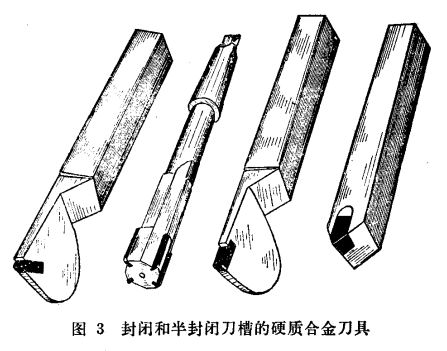

硬質合金刀具釬焊質量的好壞，很大程度上決定于刀槽形狀的設計是否合理。圖3是封閉和半封閉刀槽的設計，這種

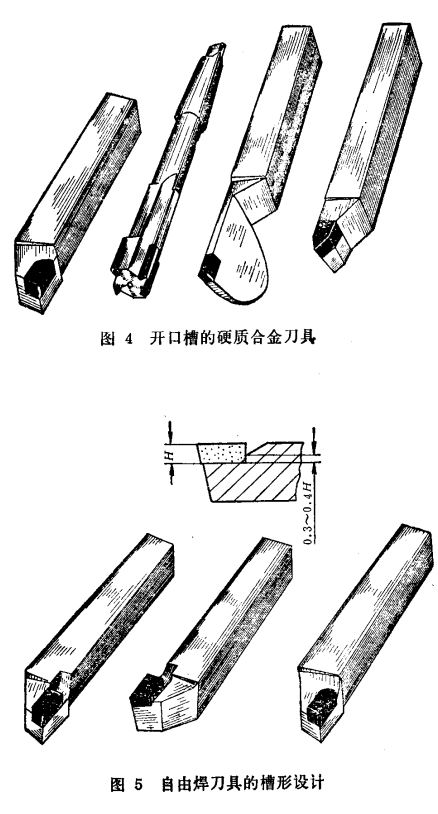

刀槽形狀增加了焊接面，使硬質合金刀片的焊接應力大大增加，并使應力復雜化，從而容易使硬質合金刀片發生裂紋，降低刀具的使用壽命。圖4是較為合理的開口槽槽形設計，這樣使硬質合金刀片在釬焊時僅受到兩個釬焊面的應力，因而在釬焊時發生裂紋的可能性比封閉或半封閉槽的刀具要小，使用壽命也較長。圖5是自由焊刀具的槽形設計，它使硬質合金刀片與鋼刀體的焊接面減至一個。而在側面焊縫處僅留下刀片厚度的0.3～0.4，起到刀片的定位作用(因硬質合金刀片上有一倒棱，所以側面焊縫要略高于倒棱處才能起到使刀片定位的作用)。自由焊槽形的設計，能使釬焊應力降低到最低限度，從而

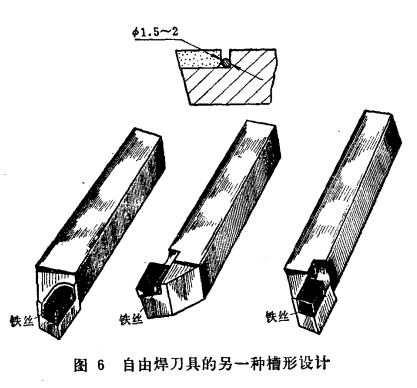

大大減少和防止釬焊裂紋的發生，并提高刀具使用壽命10～30%左右。這種自由焊的槽形結構，已在。些廠礦中推廣使用，效果較好。但它在加工刀槽時要多一道工序(多銑一個面以去除側面焊縫)。圖6是自由焊刀具的另一種槽形設計，它既能起到減少應力和裂紋發生，又能不增加刀槽的加工工序。這一方法是在釬焊時，在側面焊縫與硬質合金刀片的接觸處加放一φ1.5～2毫米的鐵絲(注意鐵絲半徑必須大于刀片倒棱處的高度，否則在釬焊時鐵絲會全部或部分地陷入刀片的倒棱的
空隙中，使刀片與側面焊縫失去被釬焊住的作用)，釬焊后因鐵絲不熔化而夾在刀片和側面焊縫之間，使刀片不與側面焊縫接觸，形成自由焊形式(見圖6)。采用這一形式的自由焊結構，操作方便、容易掌握，便于在廠礦中推廣使用。
