鎢的原子序數(shù)為74，原子量為183.92。金屬鎢呈體心立方晶格結(jié)晶，具有許多優(yōu)異的物理性能和化學(xué)性能。

      1.物理性能
      鎢的熔點(diǎn)高達(dá)3410℃，是難熔金屬中熔點(diǎn)最高的一種金屬。鎢的硬度比其它金屬都大，碳化鎢具有優(yōu)異的高硬度性能。鎢的比重較大，為鋼的三倍，與黃金相當(dāng)。鎢的蒸氣壓在2000～2500℃高溫下仍很低，且蒸發(fā)速度慢。鎢還具有優(yōu)異的導(dǎo)電性能，其導(dǎo)電率比鎳、鐵、磷青銅和鉑都高。

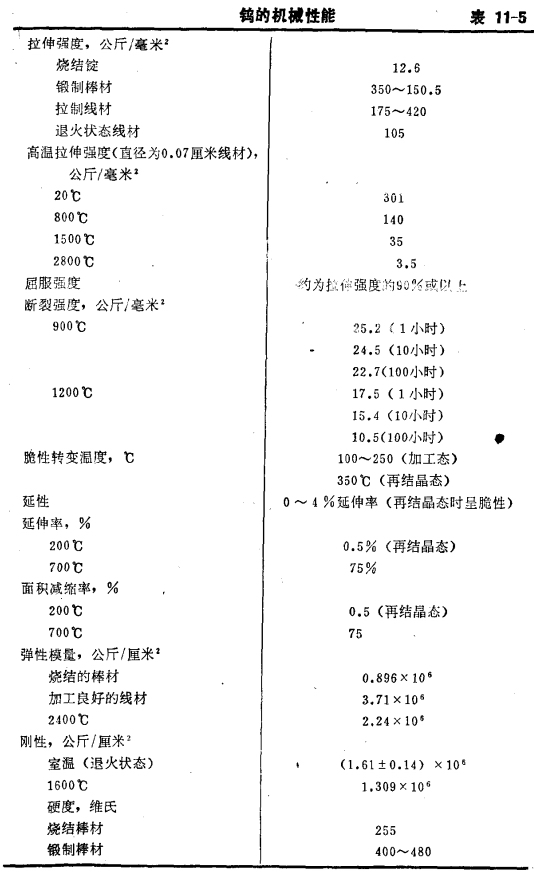

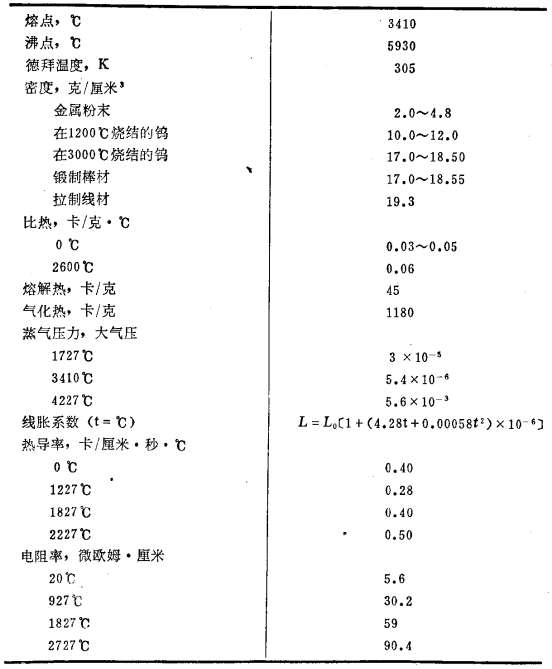

      鎢的物理性能和機(jī)械性能分別示于表11-4和表11-5。
      2.化學(xué)性能
      鎢在常溫下比較穩(wěn)定，不受空氣的侵蝕。在低溫時(shí)，鎢生成低價(jià)的氧化物；在高溫時(shí)，鎢劇烈地被氧化，生成三氧化鎢。室溫時(shí)，水和水蒸氣對(duì)鎢不起作用，只有在紅熱時(shí)鎢才被氧化。

      鎢與干燥的氯氣在250～300℃時(shí)發(fā)生反應(yīng)，生成六氯化鎢；但在空氣和水蒸氣存在時(shí)，則生成氯氧化鎢。

      溴和碘的蒸氣對(duì)鎢不發(fā)生作用，但在紅熱無(wú)水蒸氣情況下便生或五溴化鎢和二碘化鎢。

      鎢與氮只有當(dāng)溫度超過(guò)2000℃時(shí)才發(fā)生反應(yīng)，生成氮化鎢。

      當(dāng)溫度低于鎢熔點(diǎn)時(shí)，鎢與氫不起作用，因而鎢的熱處理及機(jī)械加工均可在氫氣氣氯中進(jìn)行。

      鎢在高溫下和碳及一些含碳?xì)怏w劇烈反應(yīng)，生成具有重要工業(yè)用途的堅(jiān)硬的難熔碳化物。

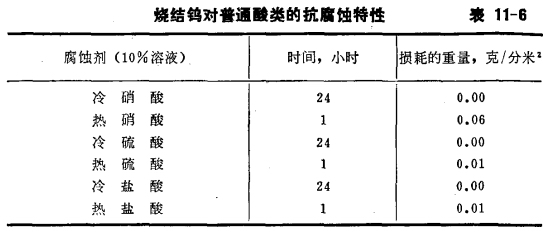

      鎢具有良好的抗腐蝕性能，其耐普通酸的腐蝕性能見(jiàn)表11-6。不加溫時(shí)，鎢與任何濃度的氫氟酸、王水、硝酸、硫酸和鹽酸均不起作用。加熱時(shí)，鎢與硝酸及王水反應(yīng)劇烈，與硫酸和鹽酸有輕微的反應(yīng)，與氫氟酸不起作用。鎢能夠迅速溶解在氫氟酸和硝酸的混合液中。
     在無(wú)氧氣情況下，鎢與堿性溶液(包括氨)不起作用。在通入空氣或被加熱的情況下，鎢稍微溶解于堿性溶液，加入氧化劑后，鎢與堿性溶液劇烈作用。
