一、鑄造碳化鎢的應(yīng)用范圍
      鑄造碳化鎢作為一種耐磨的堆焊材料應(yīng)用范圍很廣。在精度要求不高，但要求耐磨的零件或制品的表面，均可采用鑄造碳化鎢進行堆焊。

      1.礦業(yè)方面巖石破碎機齒板，截煤機切齒，電煤鉆用的麻花鉆頭，刮土機刮板，鉆孔器齒冠，魚尾鉆頭的刮刀片，牙輪鉆頭齒，球齒牙輪鉆頭的爪背等的堆焊。

      2.建筑工業(yè)方面鏟斗的鏟齒，推土機零件，刮板，挖掘機零件，拌上機零件，拖拉機履帶面等的堆焊。

      3.農(nóng)業(yè)方面脫谷機柱齒，鉆頭刃口，犁刃，鏟齒等的堆焊。

      4.窯業(yè)方面水泥螺旋粉碎機，水泥裝載機，制磚業(yè)的成形模子，螺旋鉸刀葉片，切割刀，和土機零件，挖窯溝鏟等的堆焊。

      5.其他方面鋼鐵、機械、制糖、木材、造紙、發(fā)電廠等部門的耐磨而又無需機械加工的各種易損零件及部件，都可以用鑄造碳化鎢堆焊，以提高其使用壽命。

       二、鑄造碳化鎢使用實例
       1.堆焊牙輪鉆頭齒阿  果用鑄造碳化鎢堆焊鋼牙輪鉆頭齒面，常用的粒庶為20～30目；30～40目和40～60目幾種。其焊接方法有兩種：

      (1)膠焊法先用水玻璃把鑄造碳化鎢顆粒直接粘在齒面上，然后，蔣用氧一乙炔焰加熱，使基體會屬融化，鑄造碳化鎢顆粒即沉積于齒面上；

      (2)堆焊法  為了提高堆焊時00金屬流動性和表面光滑程度，防止氣孔產(chǎn)生，堆焊前，每10公斤鑄造碳化鎢中，加糖漿兩勺，錳粉和硅粉各20克，混合均勻。根據(jù)需要，裝管或不裝管，再行使用。經(jīng)這樣重新加工后的鑄造碳化鎢，能顯著地改善堆焊性能，有效地消除了氣孔，增強流動性，提高了堆焊噴煢、

      另外一種方法是，將硼砂在600℃左右熔化、碾碎后，與鑄造碳化鎢摻合起來，再裝入鋼管中使用，每根管巾加硼砂量不多于0.5克。經(jīng)過這樣加工后，也能有效地消除氣孔和防l上氧化。

      2.堆焊挖掘機鏟斗刃齒挖掘機鏟斗刃齒，一般采用高錳鋼制造。使用中刃齒磨損嚴(yán)雨，影響到刃齒的使用壽命，改用普通碳素鋼刃齒上堆焊一層鑄造碳化鎢，刃齒壽命可提高七倍，成本儀為高錳鋼的3/4。同時，還提高了挖掘機的生產(chǎn)效率。

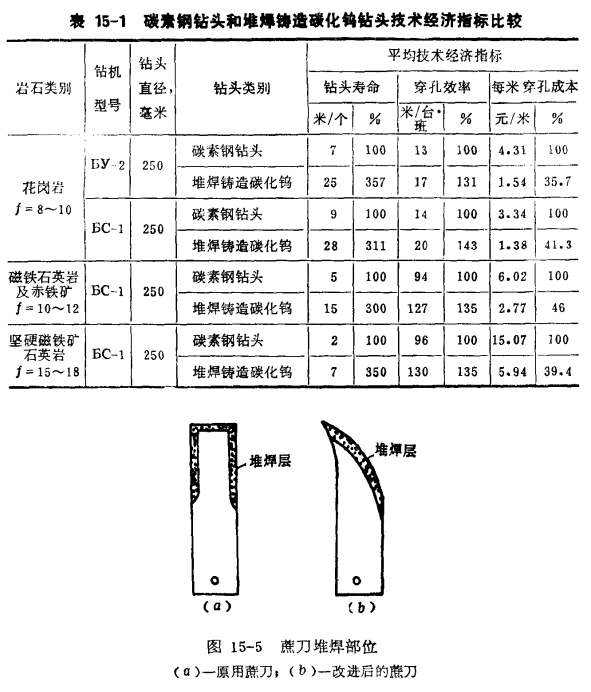

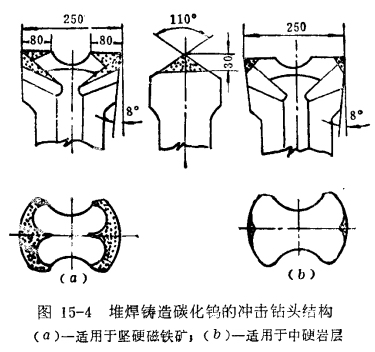

      3.堆焊沖擊鑿巖鉆頭鉆頭結(jié)構(gòu)如圖15-4所示。根據(jù)礦山使用，鉆頭壽命較碳素鋼鉆頭提高2～2.5倍，綜合穿孔效率平均提高35%，其技術(shù)經(jīng)濟指標(biāo)比較見表15-1。
      4.堆焊蔗刀  糖廠蔗刀一般都用碳素鋼制造，磨損快，壽命低，鋼材消耗大，制造和維修的工作量也大，且生產(chǎn)率低。在表面堆焊一層鑄造碳化鎢后，蔗刀的使用壽命大大提高，經(jīng)過刀形的改進后， 把蔗刀可以使用一個榨季以上。堆焊鑄造碳化鎢的蔗刀如圖由于蔗刀刃口保持鋒利，甘蔗破碎度良好，糖分抽出率也有提高，動力負(fù)荷穩(wěn)定，噪音減小，改善了勞動條件。鑄造碳化鎢堆焊，操作簡單，容易掌握，便于推廣。

      試驗證明，堆焊蔗刀的鑄造碳化鎢粒度，應(yīng)為60～80目，堆焊層厚度，一般以不超過5毫米為宜。

      5.收塵風(fēng)機葉片堆焊  收塵風(fēng)機是現(xiàn)代工業(yè)生產(chǎn)中使用較廣的設(shè)備，其葉片是用3號鋼制作的，厚度為6毫米，在使用中葉片磨損很快，采用鑄造碳化鎢堆焊后，葉片壽命可提高10倍以上。

      6.堆焊大齒輪咬合面  大型軋機和壓榨機的傳動大齒輪，在工作過程中，齒的咬合面產(chǎn)生很大的擠壓力和摩擦力，容易磨損，形成凹坑，齒厚減薄，因而報廢。采用鑄造碳化鎢修補后，又可以使用，壽命延長數(shù)倍。鑄造碳化鎢堆焊后的使用效果，以細(xì)顆粒的為佳。

      7.堆焊萬能破碎機易磨損零件萬能破碎機的牙二板、打板、斜刀和斜襯套極易磨損，需經(jīng)常停機更換。

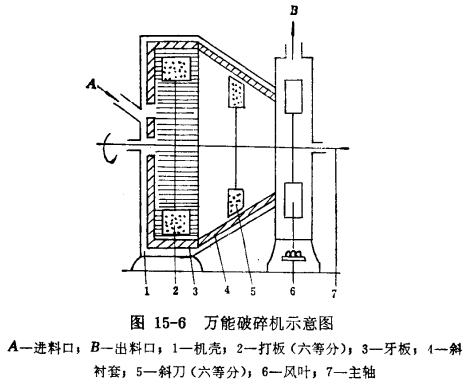

      襯套和牙板改為普通鋼堆焊一層鑄造碳化鎢后，使用壽命較原來提高15倍，不僅提高了產(chǎn)品員量，總成本也較原來降低7倍多。萬能破碎機示意圖如圖15-6所示。

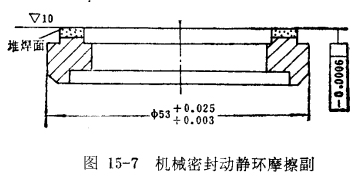

      8.堆焊機械密封動靜環(huán)摩擦副在紡織工業(yè)中，高壓釜循環(huán)泵的機械密封動靜環(huán)摩擦副，如圖15-7所示，不平度和光潔度都要求很高，用填料密封，每周要更換一次，改用鑄造碳化鎢堆焊后，用碳化硅砂輪修磨，再經(jīng)研磨拋光，精度和光浩度都能達到要求，使用三個月，仍未出現(xiàn)異?，F(xiàn)象，尚在繼續(xù)使用。

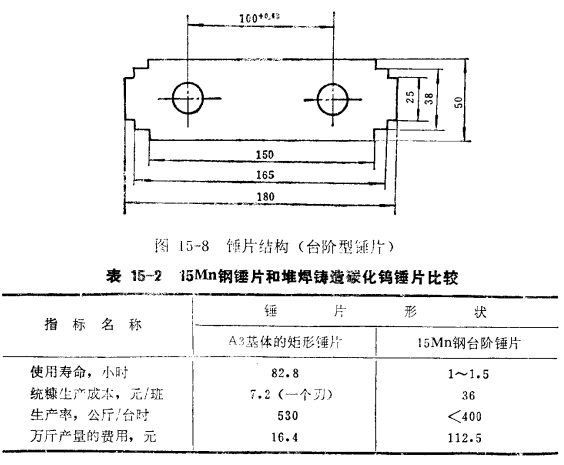

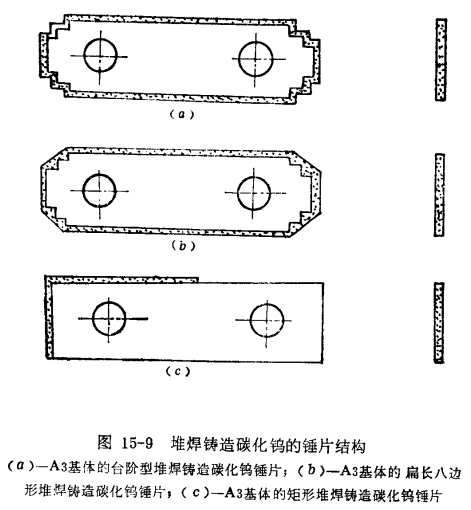

      9.堆焊飼料粉碎機錘片F(xiàn)SP56型動錘式飼料粉碎機錘片，原來是15Mn鋼制作，使用過程中磨損很快，每個刃角的使用壽命僅為一小時，錘片結(jié)構(gòu)如豳15-8所示。堆焊鑄造碳化鎢錘片，一個刃角可使用82小時50分。堆焊鑄造碳他鐫的錘片如圖15-9所示。錘片形狀改為矩形(如圖15-9c所示)后。能簡化堆焊工藝和刃磨工芭，操作簡便，有利于提高錘片生產(chǎn)的效率和深證質(zhì)量。矩形堆焊錘片的破碎效果極佳，耐磨損壽命明顯提高，大大降低生產(chǎn)成本，見表15-2。

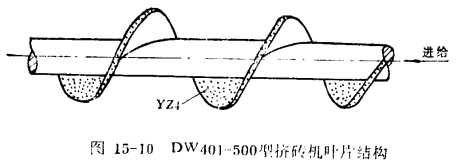

     10.堆焊擠磚機的螺旋給料機葉片  葉片結(jié)構(gòu)如圖15-10所示。鑄造碳化鎢在制磚行業(yè)中使用，已獲得明顯的效果見表15-3。
