金剛石晶體，由于光怪陸離，美麗奪目，硬度極大，從遠古時起就引起了人們極大的關注，當時主要用于制作裝飾品。金剛石晶體具有比熱低、導熱性好，機械強度大，抗腐蝕性能好等特點，在工業上獲得重要應用。特別是從20世紀50年代中期美國和瑞典在超高壓(3⁵～10⁵)atm條件下分別成功地用石墨人工合成出金剛石以來，產量急劇上升，質量穩步提高，品種不斷擴大，有力地推進了世界工業發展的進程。

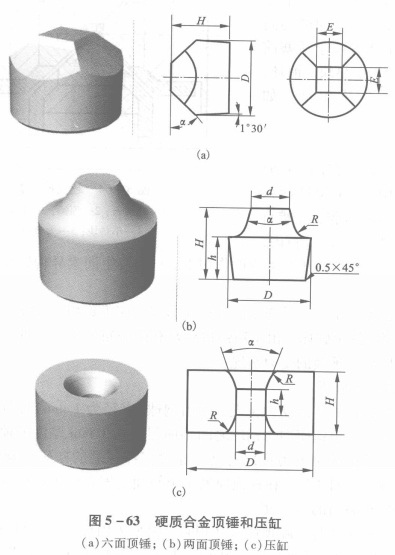

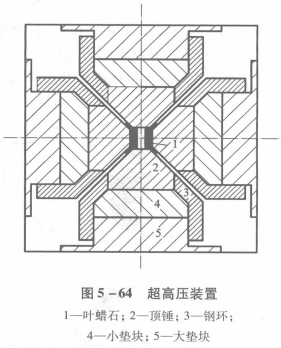

      人造金剛石是在超高壓設備上合成的。靜態超高壓設備由液壓系統、超高壓裝置與加熱系統所組成。超高壓裝置的作用是將液壓系統產生的活塞推力轉化為對合成坯塊的超高壓力。超高壓裝置位于活塞前端，由大墊塊、小墊塊、鋼環、頂錘和傳壓介質組成，如圖5-64所示。

      硬質合金頂錘是超高壓裝置中的關鍵構件。在圖5-64所示的裝置中，6個頂錘面構成一個立方體高壓腔，葉蠟石作為傳壓介質置于高壓腔內，在高溫(導電頂錘)、高壓和觸媒的作用下，石墨發生同素異構轉變，形成金剛石晶體。

      硬質合金頂錘工作時受交變的外載應力與熱應力作用，當應力超過材料的極限強度時，頂錘發生破壞。由于頂錘邊界及載荷分布的不規則性，采用下述兩種方法分析硬質合金頂錘的受力情況：

      (1)光測應力分析

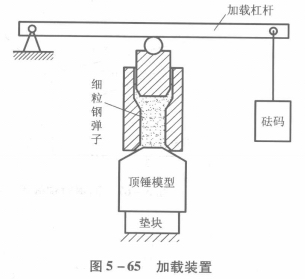

      為了模擬頂錘的實際受力情況，采用鋼球(直徑為1 mm)杠桿加載裝置，如圖5-65所示。在頂錘模型與鋼球之間墊兩層各為1 mm厚度的薄橡皮，并假定鋼環對頂錘圓柱面的預緊力可以忽略。通過杠桿一端的砝碼對頂錘模型頂部加載。為保證載荷的對稱性，在頂錘模型4個斜面上安置電阻應變片，采用電阻應變儀測量與校正載荷的對稱性。

      頂錘模型的尺寸與實際頂錘尺寸相同。模型采用環氧樹脂材料，其成分與配比(按質量)為：6101#環氧樹脂100份；失水蘋果酸干30份；苯二甲酸二丁酯5份。

      將模型進行凍結，并加載100kg，然后進行切片及研磨拋光。在光彈性試驗機上進行測定，分別拍攝明暗背景時的等色線照片，采用圖解法進行計算，得到頂錘模型的應力分布曲線。

      規定圖中標記(+)表示拉應力，圖標←□→表示拉應力及方向；標記(-)表示壓應力，圖標←□→表示壓應力及方向。應力曲線圖上的數值為模型切片1mm厚度上的條紋值，據此可按下式計算出實際頂錘各點的真實應力：

      σ真實=0.32Pσn(GPa)

      式中：P—活塞壓力，MN；

      σn—條紋值。

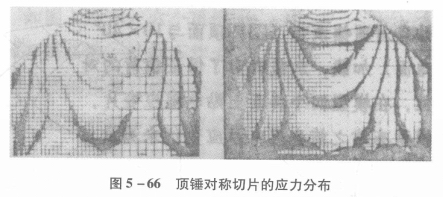

      由此得到頂錘各部位的應力及分布情況如圖5-66所示。

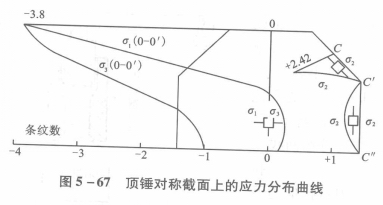

      頂錘中心軸0-0＇上的應力及分布。應力分布曲線示于圖5-67。由于垂直于σ1、σ3的另一主應力σ2的大小與方向同σ1，故在圖上未注明。從圖可以看出，頂錘頂面中心0點上具有最大的壓應力，σn=-3.8，在中心軸的下半部分(0＇-0″區域)存在拉應力。

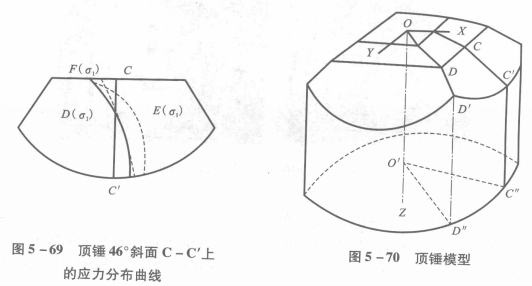

      46°斜面對稱線C-C＇上的應力及分布。沿C-C＇方向平行于46°斜面切片的等色線如圖5-68所示，其應力分布曲線見圖5-69。在C-C＇上大部分區域均存在拉應力。從圖看出，在C″處具有最大拉應力，其條紋值為+0.63。

      (2)有限元應力分析
      計算時的坐標軸選取如下，以頂錘頂面的正方形中心為原點，頂錘中心軸為z軸，方向指向底面，石軸與l，軸通過頂面中心，如圖5—70所示。取第一象限并包含X軸的1/8部分進行分析計算，將頂錘1/8部分分成1771個單元和465個節點。

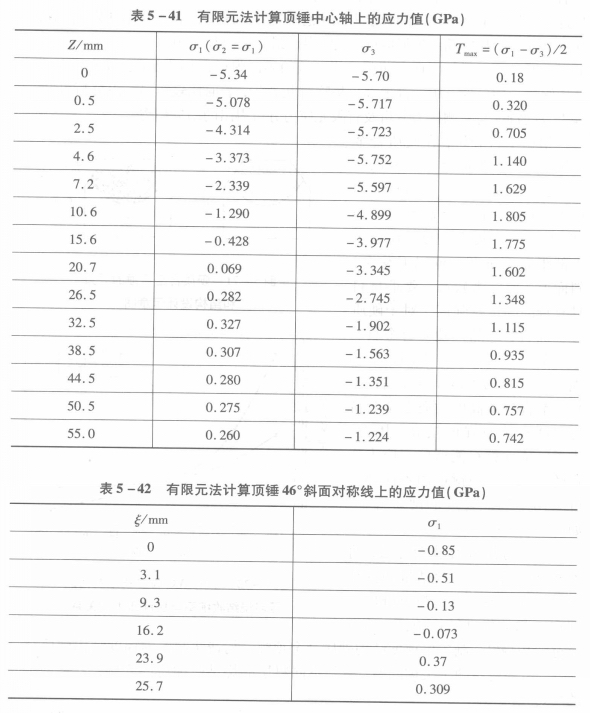

      沿中心軸的應力計算結果列于表5-41。46°斜面對稱線上的應力計算值列于表5-42。由計算結果可以看出，最大壓應力發生在中心軸上距頂面4.6mm處，最大壓應力值為5.752GPA;最大拉應力發生在46°斜面對稱線上，最大拉力值為0.37 GPa；最大剪切應力發生在中心軸上距頂面10.6 mm處，最大剪切應力值為1.805 GPa。

      (3)光測應力分析與有限元應力分析結果比較兩種應力分析方法盡管不同，但它們所得出的應力分布規律具有一致性，最大應力的大小與作用點位置基本相同。

      硬質合金頂錘是在多次升降壓和升降溫的過程中破裂的。硬質合金頂錘失效具有以下特征：在頂錘46°大斜面上首先產生裂紋，并逐步擴展而失效。據統計，發生這種破壞所消耗的頂錘的數量占頂錘總消耗量的85%。仔細觀察還發現，在頂面往下存在一明顯的葫蘆瓜形區域，此區界面最低點離頂錘頂面中心約13mm，黑亮的光滑斷裂面一般都出現在葫蘆瓜形區域的界面附近，表明疲勞首先在該處發生，并向縱橫方向延伸。頂錘其他部分呈瞬時斷裂狀，表面比較粗糙。由分析可知，頂錘失效的特征與光測應力分析及有限元應力分析得出的結果相吻合。

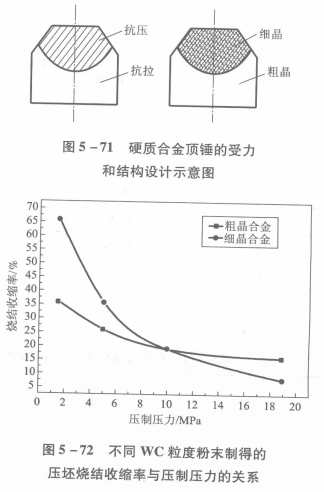

      根據受力分析，在硬質合金頂錘的上部，距頂面20mm以上部分，承受高的壓應力與高的切應力，要求材料具有高的抗壓強度，抗剪切強度及硬度；在頂錘上部距離頂面20mm以下及46°斜面上，拉應力較高，要求材料具有較高的抗拉強度。對于硬質合金而言，細晶粒硬質合金具有較高的抗壓強度，較高的抗剪切強度以及高的硬度，中等晶粒且黏結劑含量較高的硬質合金其抗彎強度和抗拉強度較高。因此，為了使頂錘材料能適應于應力變化的要求，在頂錘體內不同部位可采用不同晶粒度的硬質合金，如圖5-71所示。

      通過分層鋪疊裝粉方法，將不同WC晶粒度、含鈷量和其他化學成分的硬質合金粉末分層壓制在一起的梯度結構頂錘，然后經過液相燒結，制備出梯度結構硬質合金頂錘。構造法制備的梯度結構硬質合金頂錘，需要解決兩個關鍵問題：一是不同料層的燒結收縮協同問題；二是燒結時明均勻化問題。

      不同粉末的收縮系數不同，選擇合適壓制工藝參數，從而控制不同層的燒結些縮系數。不同wc粒度粉末制得的壓坯燒結收縮率與壓制壓力的關系如圖5-72所示。選擇兩種混合料燒結收縮率曲線交點處的壓制壓力，保證燒結產品的收縮一致性，進而保證產品的尺寸精度。而不同層的成分、晶粒尺寸不同，導致燒結時構造的梯度結構可能因液相流動、晶粒長大等現象而被消除，需要精準的成分設計及燒結工藝控制。
