(1)硬質合金與鋼的釬焊方法及特點

      硬質合金與鋼的釬焊方法主要有：氧一乙炔火焰釬焊、高頻感應釬焊、接觸電阻釬焊、浸銅釬焊、加熱爐中釬焊和真空釬焊等。

      ①常用的釬焊方法

      a.氧一乙炔火焰釬焊  氧一乙炔火焰釬焊是最常用的釬焊方法之一。硬質合金釬焊可用一般的氧一乙炔氣焊設備，不需要增加其他的專用設備。根據氧一乙炔火焰的特點，采用合理的加熱方式和選用正確的工藝，能焊出優質的硬質合金工具。

      氧-乙炔焰的焰心溫度高達3000℃左右，在釬焊加熱時應避免用焰心直接噴射硬質合金，以免溫度過高產生裂紋。釬焊前先將釬劑、釬料和硬質合金依次放好，用還原火焰在靠近硬質合金的底部基體部分進行預熱。當預熱溫度達到700～800℃釬劑開始熔化時，再從上面加熱硬質合金片及周圍的焊縫，直到釬料熔化呈晶亮的液態，并沿側面焊縫滲至表面。此時應抬高火焰，使焰尾繼續沿焊縫四周加熱，以保持釬焊溫度。同時用金屬棒撥動刀片沿刀槽往復移動2～3次，調整并壓緊刀片，把多余的釬料及熔渣排出。排渣后，即停止加熱并用加壓棒在硬質合金頂面的中心部分加壓，停留2～3s，待釬料凝固后，即可送入保溫箱或保溫介質中保溫2～3h，使之緩慢冷卻。緩冷后的硬質合金刀具，如再經過消除應力的回火處理，能收到更好的效果?；鼗饻囟燃s300℃，保溫6h后隨爐冷至室溫。

      氧-乙炔火焰釬焊適用于批量比較小的中小型硬質合金刀具、模具和量具，也適于野外修復損壞的硬質合金采掘工具。

      b.高頻感應釬焊  高頻感應釬焊是利用頻率為600kHz、功率在10～100kw之間的高頻感應加熱電源，產生高頻電流。當高頻電流穿過感應器時產生高頻交變磁場，在感應器中的被焊金屬中產生感應電流。高頻加熱速度很快，可以在很短時間內加熱到很高的溫度，使釬料熔化。

      高頻感應釬焊使用的感應器大多是用直徑5～10mm的紫銅管繞制而成。感應器的幾何形狀和尺寸選擇是否合適，是決定高頻感應釬焊的加熱速度、溫度均勻性、生產效率及釬焊質量的重要因素。

      在焊接前，應根據被焊刀具的大小調節高頻感應設備的輸出功率，使工件加熱速度適中，溫度均勻。功率過大，使工件局部過熱和釬料熔化不完全，易使硬質合金產生裂紋；功率太小，則加熱時間過長，容易造成刀體氧化，影響生產效率。一般焊接加熱速度為30～60℃/s，鎢鈦鈷合金的加熱速度應為10～40℃/s。

      高頻感應釬焊加熱速度快，釬焊效率高，操作簡單，勞動條件比較好，適用于大批量的自動或半自動釬焊。但是設備投資大，耗電量大。

      c.接觸釬焊  接觸釬焊是在專門用于釬焊硬質合金刀具的釬焊機或?qū)笝C上進行，焊接變壓器的次級線圈電壓小于36V，電流在1000A以上。釬焊時將工件夾在兩個紫銅電極之間，當次級線圈輸出的強大電流通過焊接工件時，利用硬質合金和鋼基體之間的接觸電阻產生的熱量作為焊接熱源使釬料熔化。

      接觸釬焊常用于釬焊硬質合金車刀、刨刀等工具。接觸釬焊的焊接效率高，大截面的硬質合金車刀、刨刀只需4～5min即可焊一把。在加熱過程中斷電1～2次，直至晶亮的液態釬料布滿整個釬縫。由于加熱時間短，氧化和熱變形小，并且操作方便。但是加熱過程中電極容易燒傷工件表面，有時也會因電極或硬質合金表面未清理干凈，或接觸面的電阻過大而無法導電加熱。

      d.浸銅釬焊  浸銅釬焊是將被焊工件的釬焊部分浸入熔化的液態釬料中，利用毛細作用使液態釬料沿工件的釬縫滲入，從而達到釬焊的目的。浸銅釬焊通常以鹽浴爐、焦炭爐或油爐作熱源，釬料和釬劑都置于石墨或耐熱不銹鋼坩堝中加熱至液態。這種釬焊方法適用于成批生產各種硬質合金刀具和鉆探用的硬質合金鉆頭等?？梢砸淮渭訜嵬瓿啥嗳杏操|(zhì)合金刀具的釬焊，有較高的釬焊效率。

      采用浸銅釬焊的硬質合金多刃刀具要求刀片槽有高度0.3～0.4mm的夾持刀片用的工藝墻，并且刀片與刀片槽配合要好。裝配前用四氯化碳仔細清洗刀片和刀槽，用尖片將刀片鉚緊，然后在刀具離釬縫2mm外的非焊接面上涂上厚度為1～3mm的保護涂料層。待陰干后，放入250～300℃的烘箱內烘烤30min，即可進行釬焊。

      ②常用的保護涂料硬質合金釬焊中常用的保護涂料有以下幾種。

      a.印刷用的黑色油墨和240號粒度的石英粉，按1：2的比例混合均勻，調成糊狀，即可使用.
      b.用Al?O?粉20%、石墨粉80%混合均勻后，再與50%的水和50%的水玻璃液體調配而成，氧化鋁越多，涂層的強度越高。

      ③釬焊中應采取的工藝措施  當浸銅釬焊的坩堝升溫至450～550℃時開始放入硼砂，加熱至750～780℃時加入釬料。在加熱過程中，硼砂首先熔化，然后是釬料。當釬料熔化后，硼砂浮在釬料上。硼砂既可以防止釬料氧化，又避免了釬料中的金屬揮發，并使溫度均勻。

      釬焊前可以用鐵絲檢查釬料的溫度是否適中。將鐵絲插入銅液中再抽出來，若鐵絲上均勻地粘上一層薄銅，即表明釬料的溫度合適，可以進行焊接；如果鐵絲上粘的銅太多太厚，表明釬料溫度過低；如果鐵絲上粘的銅太少，并且鐵絲取出后銅液不斷地往下滴，表明釬料的溫度過高。

      浸銅釬焊前要對工件先進行預熱，預熱溫度為400～500℃，然后再放入硼砂溶液中進行第二次預熱，當溫度達到700℃時，即可沉入銅液中浸焊。浸焊的時間隨刀具形狀和尺寸大小不同而異，按截面最小的尺寸計算，每毫米需12s。為了防止工件表面的涂料脫落，在銅液中浸焊時，不能來回擺動工件。浸焊到規定的時間后，應緩緩提起工件，防止焊料因來不及冷凝而流失。焊接好后，應對工件進行保溫緩冷，以減小應力。一些基體需要淬硬的工件，可在加熱釬焊的同時進行淬火處理。

      (2)硬質合金用釬料與釬劑

      ①釬料選擇對硬質合金釬料的主要要求如下。

      a.釬料應對被釬焊的硬質合金和鋼基體有良好的潤濕性，保證釬料具有良好的流動性與滲透性。

      b.硬質合金的使用特點之一是有較高的熱硬性，所以要保證釬焊焊縫在常溫和高溫下有足夠高的強度。

      c.釬料的熔點要盡可能地低，以減小釬焊應力，防止產生裂紋，但釬料的熔點要高于釬縫的工作溫度300℃，以保證刀具在高速切削時能正常工作。

      d.釬料中不應含有低蒸發點的元素，以免在釬焊加熱時因釬料中的元素蒸發而影響接頭質量或有害于人體健康。

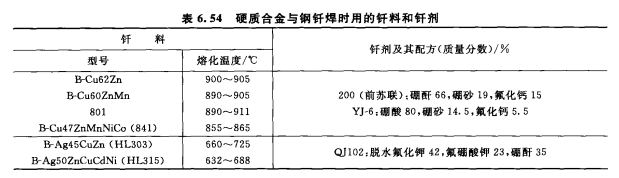

      硬質合金與鋼的釬焊通常用銅基及銀基釬料，常用釬料及配用的釬劑見表6.54。

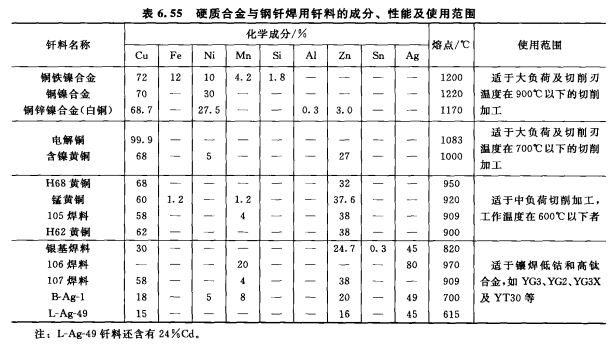

      硬質合金與鋼釬焊的釬料根據其熔點和釬焊溫度分為高溫釬料、中溫釬料和低溫釬料三大類。釬焊溫度在1000℃以上的釬料稱為高溫釬料，如紫銅和106釬料等；中溫釬料的釬焊溫度在850～1000℃之間，如H62、H68黃銅釬料等；低溫釬料是指釬焊溫度在650～850℃之間，如B-Ag-1和L-Ag-49等含銀釬料。表6.55所示是常見的硬質合金與鋼釬焊用釬料的成分、性能及使用范圍。
      紫銅釬料的釬焊溫度高而焊縫強度低，多用于真空釬焊。純銅釬料屬單相組織，比較容易控制釬焊溫度，對各類硬質合金都有良好的潤濕性，塑性好、價格最便宜。紫銅釬焊焊縫的剪切應力在150MPa左右，可在400℃以下使用。

      H68黃銅的釬焊溫度比紫銅低得多，但因焊縫強度過低，不經常使用。H62黃銅的熔點和釬焊溫度比較低，焊縫具有一定的室溫強度，是比較常用的硬質合金釬料。一般用于釬焊在中、小負荷條件下使用的硬質合金工具。需要高溫強度的焊縫或焊接面較小的情況下，應采用105釬料。

      L-Ag-49低溫銀釬料在國外使用比較普遍，因為它的熔點較低(690～710℃)，對硬質合金有較好的潤濕性，有釬焊方便和釬焊應力小等優點。必要時還可以使用紫銅片作補償墊片，幾乎可以完全消除釬焊應力，避免釬焊裂紋。釬焊一些易裂的硬質合金或一些大釬焊面的硬質合金工具，可以采用L-Ag-49低溫銀釬料。

      由于用L-Ag-49銀釬料釬焊的工件隨著使用溫度的提高，焊縫強度迅速下降，所以用L-Ag-49釬料的工件工作溫度應限制在200℃以下。與L-Ag-49銀釬料配合使用的釬劑中含有較多的氟化物和氯化物，對焊后清理要求較高，否則會因清洗不干凈而導致工件表面腐蝕。

      B-Ag-1釬料是一種超低溫銀釬料，熔點在600～610℃，能使硬質合金接頭區的應力進一步降低，也可用紫銅片作補償墊片來釬焊一些易裂的工件。由于B-Ag-1銀釬料的超低熔點以及對碳化鎢有良好的潤濕性，也適用于金剛石大鋸片等某些金剛石工具的釬焊。但B-Ag-1銀釬料的價格高，高溫強度低，只適宜在低于150℃的溫度下使用。該釬料中鎘含量為24%，釬焊溫度比較高時容易蒸發，有害于人體健康。在釬焊時除了必須控制釬焊溫度外，還應在釬焊操作處安裝排氣裝置。釬焊后也應注意將工件上的釬劑殘渣清洗干凈，以免工件腐蝕。

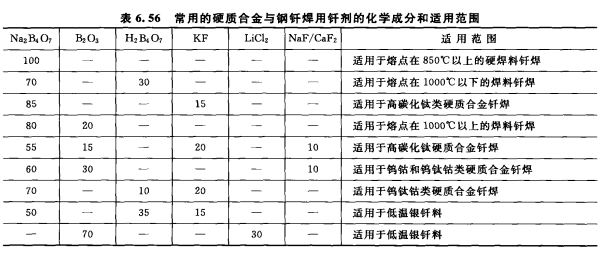

      ②釬劑的選擇  釬劑的作用是使刀桿和硬質合金釬焊表面的氧化物還原，使釬料能很好地潤濕被釬焊的金屬表面。一般釬劑的熔點要低于釬料熔點100℃以上，并有較好的流動性和較低的黏度。釬焊加熱過程中熔化了的釬劑能保護釬料和釬焊面，同時起到對氧化物的還原作用。表6.56是常用的硬質合金與鋼釬焊用釬劑的化學成分和適用范圍。
      硼砂是硬質合金與鋼釬焊時最常用的釬劑，使用中應注意各種硼砂的適用范圍。

      a.工業硼砂  (生硼砂)：在使用前應先進行脫水處理，因為工業硼砂內含有10份結晶水(Na2B4O7·10H2O)，再加上它在空氣中吸收了大量水分，在釬焊加熱過程中會產生大量泡沫，不但使釬焊操作困難，而且也影響焊縫的質量，最好不采用。

      b.脫水硼砂  (Na2B4O7)：可用于釬焊各種牌號的硬質合金工件，釬焊溫度范圍從850～1150℃，適合作為紫銅、黃銅、Cu-Zn釬料、銀釬料等的釬焊熔劑，但不適于熔點低于800℃的釬料釬焊。脫水硼砂存放時必須注意防潮，若受潮應烘干后再使用。

      硼砂的脫水處理是將工業硼砂盛在鋼制坩堝內，將坩堝放入850℃的電阻爐或焦炭爐內加熱，加熱過程中坩堝內的硼砂冒出大量的白色泡沫。隨著加熱溫度的升高，泡沫逐漸減少，直至泡沫消失。等硼砂全部熔化成液體時即可停止加熱，將坩堝內綠色透明的液態硼砂倒在鐵盒內，冷卻后即自動裂碎成綠色玻璃狀碎塊。脫水后的硼砂顏色與熔煉時間長短有關，熔煉時間越長，硼砂的顏色越深，但對釬焊的質量沒有影響。將熔煉后的硼砂塊搗碎，用60～80目篩子過篩后裝入瓶內待用。

      C.脫水硼砂  (85～90)%+氟化鉀(10～15)%的混合熔劑：主要用于YT60、YT30等牌號硬質合金的釬焊。因氟化鉀有毒性，釬焊時在加熱設備附近必須裝有強力通風設備，及時將有害氣體排出。

      氟化物和氯化物有較強的吸水性，在配制含有氟化物和氯化物的熔劑時，也應對其進行脫水處理。脫水時將氟化物和氯化物放在陶瓷或不銹鋼的坩堝中加熱至270℃左右，保溫3～4h，直到不冒煙為止。脫水后的氟化物和氯化物應儲存在密閉的玻璃容器內。使用含氟化物或氯化物的熔劑時應注意通風，及時排除有害氣體。釬焊后應及時清洗焊件，以免殘余的熔劑腐蝕焊縫和基體金屬。

      大多數釬劑都容易吸潮，要注意密封保存，做到隨用隨取。也可以將釬劑預先調制成糊狀，糊狀熔劑是將配制好的釬劑加少量酒精、松香油、凡士林油等調成糊狀，涂抹在待焊的工件表面。使用低溫銀釬料時，也可用水將釬劑調成糊狀使用，糊狀釬劑應現配現用。

      (3)硬質合金與鋼的釬焊工藝

      ①焊前準備

      a.焊前應先檢查硬質合金是否有裂紋、彎曲或凹凸不平等缺陷。釬焊面必須平整，如果是球形或矩形的硬質合金，釬焊面也應符合一定的幾何形狀，保證合金與基體之間有良好的接觸，才能保證釬焊質量。

      b.對硬質合金進行噴砂處理，沒有噴砂設備的情況下，可用手拿住硬質合金，在旋轉著的綠色碳化硅砂輪上磨去釬焊面上的氧化層和黑色牌號字母。如不去除硬質合金釬焊面上的氧化層，釬料不易潤濕硬質合金。經驗證明，釬焊面上若有氧化層或黑色牌號字母，應進行噴砂處理，否則釬料不易潤濕硬質合金，釬縫中仍會出現明顯的黑色字母，使釬焊面積減少，發生脫焊現象。

      c.在清理硬質合金釬焊面時，最好不用化學機械研磨或電解磨削等方法處理，因為它們都是靠腐蝕硬質合金表面層的黏結劑鈷來加快研磨或提高磨削效率的，而硬質合金表面的鈷被腐蝕掉后，釬料就很難再潤濕硬質合金，容易造成脫焊。特殊情況下，硬質合金釬焊面必須用上述方法或電火花線切割處理時，可將處理后的硬質合金再進行噴砂處理或用碳化硅砂輪磨去表面層。噴砂后的硬質合金可用汽油、酒精清洗，以去除油污。

      d.釬焊前應仔細檢查鋼基體上的槽形是否合理，尤其是對易裂牌號的硬質合金和大釬焊面的硬質合金工件，更應嚴格檢查。刀槽也應進行噴砂處理和清洗去除油污。清洗量大時，可采用堿性溶液煮沸10～45min。用高頻或浸銅釬焊的多刃刀具及復雜量具，最好用飽和硼砂水溶液煮沸20～30min，取出烘干后再進行焊接。

      e.釬料使用前用酒精或汽油擦凈，并根據釬焊面裁剪成形。釬焊一般硬質合金刀具或模具時，釬料厚度為0.4～0.5mm比較合適，大小與釬焊面相似即可。當用焦炭爐加熱時，釬料可適當增加。在釬焊硬質合金多刃刀具、量具等工件時，應盡量縮小釬焊片的面積，一般可將釬料片剪成釬焊面的1/2左右，當釬焊技術熟練時，可將釬料片減少至釬焊面的1/3或更小。減少釬料可使焊后工件外形美觀、刃磨更方便。

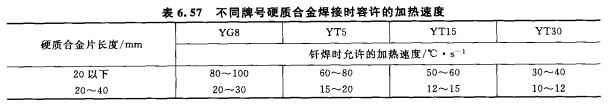

      ②釬焊過程硬質合金工具的釬焊工藝是否正確對焊接質量有至關重要的影響。加熱速度對釬焊接頭質量有明顯的影響?？焖偌訜釙褂操|(zhì)合金片產生裂紋和溫度不均；但加熱過慢，又會引起表面氧化，使接頭強度降低。表6.57是部分硬質合金容許的加熱速度。
      釬焊硬質合金工具時，均勻加熱刀桿和硬質合金片是保證接頭質量的基本條件。如果硬質合金片加熱溫度高于刀桿，熔化后的釬料潤濕了硬質合金片而不能潤濕刀桿，這時接頭強度就會降低，在沿釬縫剪切合金片時，釬料不破壞，而隨合金片脫開。在焊層上還可看到刀桿支撐面銑刀痕跡。如加熱速度過快，刀桿溫度高于硬質合金片時，會出現相反的現象。

      釬劑、釬料和硬質合金安放順序和相互位置對釬焊質量有直接的影響。正確地安放釬劑、釬料和硬質合金的方法是：將釬料放在刀槽上，撒上釬劑，再放硬質合金，在硬質合金頂面沿側面釬縫處再撒上一層釬劑。這樣在釬焊時便于掌握釬焊溫度，減少焊縫外黏附的多余釬料。

      硬質合金與鋼氧一乙炔火焰釬焊的操作技術要點如下。

      a.為了防止硬質合金刀片在釬焊過程中脫碳或過燒，要選用碳化焰。

      b.釬焊溫度以1000℃左右為宜，從實際經驗看，即硬質合金刀片加熱呈亮紅色。如果刀片呈暗紅色或白亮色時不能釬焊，因為前者溫度過低，后者溫度過高，已出現過燒現象。

      C.焊炬由左向右、由右向左、由上向下反復對刀體進行加熱，使刀體和刀片受熱均勻一致。

      d.釬焊時焊嘴與刀桿的間距約為50mm，焊嘴與刀桿端傾斜角度為110℃，這樣可有效地利用火焰熱量和加熱平衡。釬焊過程中，要使火焰始終覆蓋在整個釬焊部位，使之與空氣隔離，以防止氧化或產生氣孔。

      e.釬焊速度應按刀片的大小來確定。釬焊40鋼與YTl5硬質合金的車刀應盡量在1min內完成，這樣能有效地防止硬質合金過燒或脫碳。

      f.釬焊之后，需用火焰對刀片部位進行加熱，然后慢慢地將焊嘴離開，使焊件緩慢冷卻，以防止裂紋。

      釬焊過程中，要正確地控制工件的釬焊溫度。釬焊溫度過高，會造成釬縫氧化和含鋅釬料中鋅元素的蒸發；釬焊溫度過低，釬縫會因釬料的流動性不好而偏厚，釬縫內有大量的氣孔和夾渣，這是造成脫焊的主要原因。釬焊溫度應比釬料熔點高30～50℃，這時釬料的流動性、滲透性好，易于滲透布滿整個釬縫。釬料熔化后用紫銅加壓棒將硬質合金沿槽窩往復移動2～3次，以排除釬縫中的熔渣。移動距離為硬質合金長度的1/3～1/5。

      釬焊后的冷卻速度是影響釬焊裂紋的主要因素之一。冷卻時硬質合金片表面產生瞬時拉應力，硬質合金的抗拉應力大大低于其抗壓應力，尤其是YT60、YT30、YG3X等硬質合金、釬焊面積較大和基體小而硬質合金較大的工件，更應注意釬焊后的冷卻速度。通常是將焊后工件立即插入石灰槽或木炭粉槽中，使工件緩慢冷卻。這種方法操作簡單，但是無法控制回火溫度。有條件的可在釬焊后立即將工件放人220～250℃的爐內回火6～8h。采用低溫回火處理能消除部分釬焊應力、減少裂紋和延長硬質合金工具的使用壽命。

      ③焊后清理要對焊好的硬質合金工件進行焊后清理，以便將釬縫周圍的熔劑殘渣清除干凈，否則在刀具刃磨時多余的熔劑殘渣會將砂輪堵塞，使磨削困難。焊后的熔劑殘渣也會腐蝕釬縫和基體。常用的清除方法如下。

      a.將焊后已冷卻的工件放入沸水中煮1～2h，然后再進行噴砂處理，即可清除釬縫四周黏附的殘余釬劑及氧化物等。

      b.將工件放入酸洗槽中進行酸洗(鹽酸與水濃度為1：1)，酸洗時間為1～4min，然后放入冷水槽和熱水槽中反復清洗干凈。

      ④釬焊質量檢驗主要檢查硬質合金與鋼釬焊接頭質量以及硬質合金有無裂紋存在。正常的釬縫應均勻、無黑斑，釬料未填滿的釬縫不大于釬縫總長度的10%，釬縫寬度應小于0.15mm。刀片釬焊歪斜，不符合圖紙要求者應重焊。

      硬質合金刀片的裂紋傾向可用下列方法檢查。

      a.刀具經噴砂清理后，先用煤油清洗，然后用肉眼或放大鏡觀察。當?shù)镀嫌辛鸭y時，表面上會出現明顯的黑線。

      b.用65%的煤油、30%的變壓器油及5%的松節油調成溶液，加入少量蘇丹紅，將刀具放入該溶液中浸泡10～15rain，取出用清水洗凈，涂上一層高嶺土，烘干后檢查表面。如刀具上有微裂紋，溶液的顏色便在白土上顯示出來，用肉眼可明顯地看到。

      (4)硬質合金釬焊接頭的缺陷及防止

      ①硬質合金釬焊裂紋產生的原因  導致硬質合金釬焊工件上產生裂紋的因素是多方面的，如槽形設計、釬焊工藝、加熱過程及冷卻條件等。

      a.一些硬度高、強度低的硬質合金，如YT60、YT30、YG2和YG3X等，容易產生釬焊裂紋，尤其是這些牌號的硬質合金的釬焊面積比較大時更應當引起重視。

      b.封閉式或半封閉式的槽形，是增加釬焊應力、促使造成裂紋的重要原因。應在滿足釬縫強度使用要求的情況下，盡可能采用自由開口式槽形，減少釬焊面積，以減小釬焊
應力。

      C.焊接加熱速度太快或焊后冷卻速度過快會造成熱量分布不均，產生較大應力、引起裂紋?？焖偌訜釙r，硬質合金外層受壓應力，中間受拉應力，超過允許的加熱速度時，可能產生可見的裂紋和內部裂紋。釬焊后快速冷卻時，外層上會出現拉應力，而引起合金中出現裂紋。應避免將工件放在潮濕的地面上或放在潮濕的石灰槽中，這會使硬質合金因劇冷而產生裂紋。

      d.硬質合金本身有缺陷，在焊前檢查時未能發現而導致釬焊后產生裂紋。對于大面積或特殊形狀的硬質合金，釬焊前必須逐塊進行嚴格檢查。硬質合金在燒結過程中的缺陷，如小裂紋、崩角、疏松等，加熱和釬焊后可能擴大而形成大裂紋。

      e.釬焊后刃磨不當也會產生裂紋，如砂輪的材料、硬度和粒度等選用不合適，磨削時用水冷卻、磨削余量留得過大、磨削工藝不當?shù)纫惨自斐闪鸭y。

      ②減少硬質合金釬焊裂紋的措施

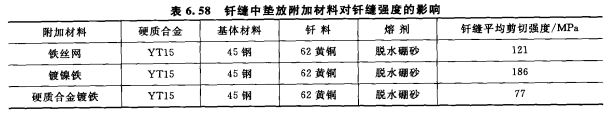

      a.在釬縫中加補償墊片是減小焊接應力的有效措施之一。在釬縫中加補償墊片的方法很多，如用鐵絲網、沖孔填片、鎳鐵合金墊片和在硬質合金上電鍍純鐵等。由于這些補償物的熔點高于釬料熔點200℃以上，釬焊時墊片不熔化而夾在釬縫中間。釬縫冷卻時，硬質合金和基體金屬之間的釬縫各層有充分的塑性變形，使釬縫各部分能比較自由地收縮，減小了釬焊應力，但是加補償墊片會導致釬縫強度的大幅度下降(見表6.58)。
      其中采用附加鐵絲網或沖孔墊片的釬縫強度降低約60%。由50%Ni和50%Fe所組成的Ni-Fe合金補償墊片雖然能較好地消除應力和不降低釬縫強度，但因其中Ni含量過多，不宜在生產中大量使用。生產中用厚度為0.4～0.5mm的低碳鋼片或鍍鎳鐵片作補償墊片，可取得很好的效果。

      b.采用雙層硬質合金釬焊法是一種防止裂紋的有效措施。這種方法不需要特殊材料，便于推廣使用。它能消除YT30、YT60、YG2、YG3X等高硬度硬質合金的釬焊裂紋。它是將高強度的YG8硬質合金作墊片與基體焊在一起，然后將強度低、硬度高的硬質合金再焊在它的上面。它的優點在于使釬焊應力集中在作為墊片的高強度硬質合金上，而上面容易產生裂紋的硬質合金因與YG8焊在一起，線脹系數比較接近，釬焊后應力小，不會產生裂紋。由于有兩層硬質合金疊焊在一起，使整個硬質合金的抗壓強度提高，增加了刀具的使用壽命。

      C.用紫銅片作補償墊片時雖然可以有效地減小釬焊應力和防止產生裂紋，但須使用熔點低于850℃的釬料，如L-AG49銀釬料，否則在釬焊時容易使紫銅片熔化而失去作用。用紫銅作墊片時，因紫銅本身比較軟，不適于在沖擊或重載荷和高溫情況下使用。

      d.當釬焊狹長條形狀的硬質合金工件時，為了減小釬焊應力和防止產生裂紋，可采用雙層硬質合金釬焊，下面的一層是由小塊硬質合金拼成，成為預制“裂紋”形式。這種方法對消除裂紋特別有效，可在大型硬質合金刀具和特殊硬質合金的模具上使用。

      ③硬質合金釬焊發生脫焊的原因

      a.硬質合金的釬焊面在焊前未經過噴砂或磨光處理，釬焊面上的氧化層降低了釬料的潤濕作用，削弱了釬縫的結合強度。

      b.釬劑選擇不當也會發生脫焊，例如采用生硼砂作為釬劑時，因生硼砂含水分較多而不能有效地起到脫氧作用，結果釬料不能很好地潤濕被釬焊面，而發生脫焊現象。

      C.正確的釬焊溫度應在釬料熔點以上30～50℃時最為合適，溫度過高或過低都可能發生脫焊。加熱溫度過高，會使釬縫中產生氧化現象。用含鋅的釬料會使釬縫呈藍色或白色。當釬焊溫度過低時，會形成比較厚的釬縫，釬縫內部布滿了氣孔和夾渣。以上兩種情況會使釬縫的強度下降，當刃磨或使用時容易發生脫焊。

      d.釬焊過程中沒有及時地排渣或排渣不充分，使大量的釬劑熔渣殘留在釬縫中，降低了釬縫的強度，造成脫焊。
