鑲焊式硬質合金立銑刀
時間：2015-08-16 21:35:45來源：本站人氣：2765
鑲焊式硬質合金立銑刀分直刃和螺旋齒兩種形式。

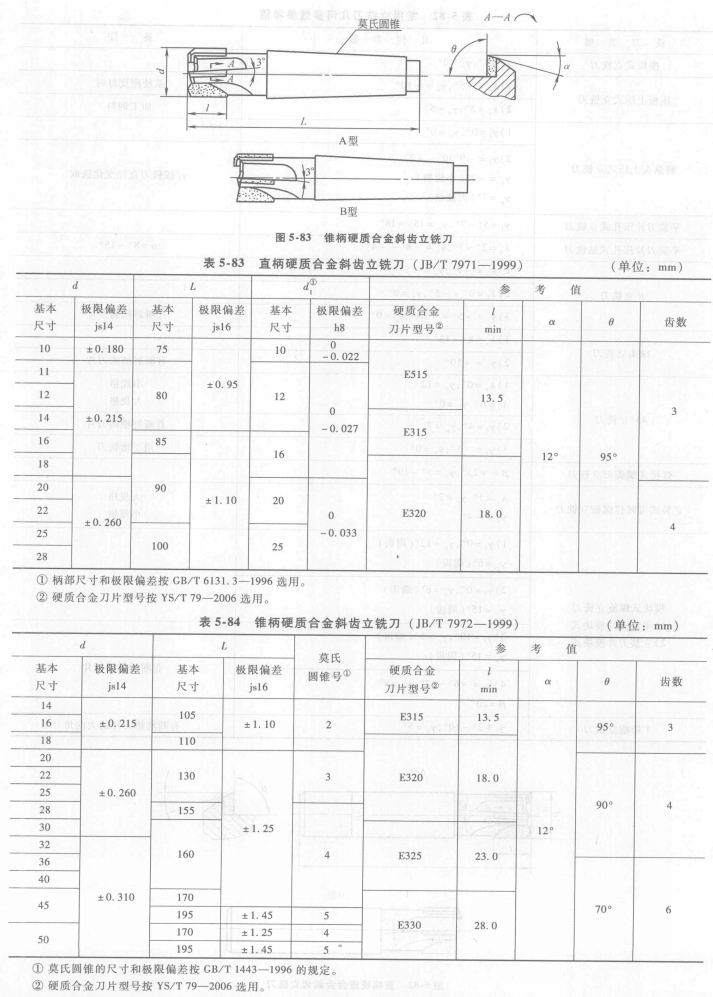

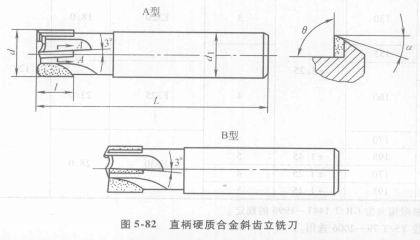

(1)直刃硬質合金立銑刀 根據直徑大小，鑲焊式直刃硬質合金立銑刀有直柄和錐柄兩種結構。JB/T 7971-1999、JB/T 7972-1999分別規定了這兩種結構形式和尺寸，如圖5-82、圖5-83及表5-83、表5-84所示。

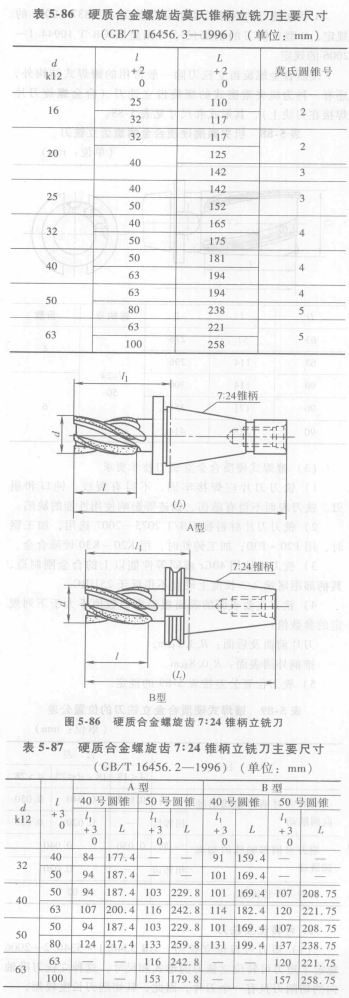

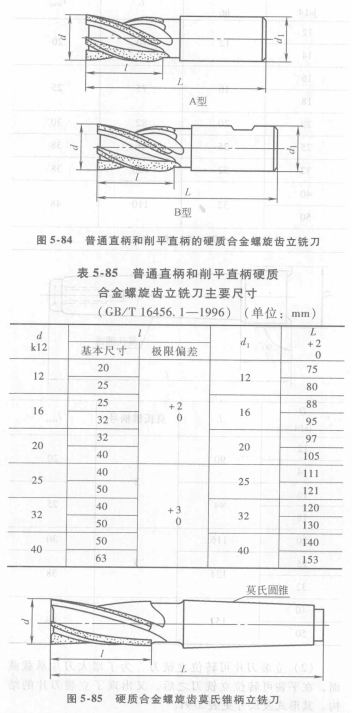

(2)硬質合金螺旋齒立銑刀 使用硬質合金螺旋齒立銑刀可以提高工件表面質量。這種刀具分焊接式和機夾式兩種。機夾式硬質合金螺旋齒立銑刀的刀片是將螺旋型刀片鑲焊在加工出齒紋的刀條上制成機夾式刀片。機夾式硬質合金螺旋刃立銑刀采用齒紋定位，特殊形螺釘楔塊上壓夾緊。刀具達到磨鈍標準而需要重磨時，可將刀片卸下，然后按槽上的標號，依次跳槽安裝(末號槽上的刀片裝入1號槽時，要升高一個齒紋)，這樣，所有刀片具有相等的重磨余量，重磨后便可獲得原來的工作直徑。一般刀片可重磨10～15次。這兩種銑刀可以加工表面硬度為35～40HRC的零件。精銑時可達到Ra1.6～3.2阻m。其結構形式和尺寸見圖5-84～圖5-86及表5-85一表5-87。柄部尺寸和偏差分別按GB/T 6131.1-2006和GB/T6131.2-2006的規定。
(3)鑲焊式硬質合金立銑刀技術要求
1)銑刀刀片應焊接牢固，不得有裂紋、鈍口和崩刃。銑刀表面不得有磕傷、銹跡等影響使用性能的缺陷。
2)銑刀刀片材料按GBIT 2075--2007選用，加工鋼時，用P20一P30；加工鑄鐵時，用K20～K30硬質合金。
3)銑刀刀體用40Cr或同等性能以上的合金剛制造，其柄部距尾端2/3長度上硬度不得低于25HRC。
4)銑刀主要表面的表面粗糙度參數值不大于下列規定的參數值：
刀片前面及后面：Rx3.2μm；
錐柄外圓表面：Ra0.8μm。

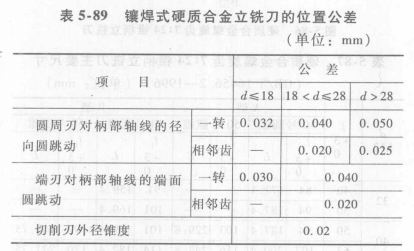

5)銑刀位置公差按表5-89的規定。
(1)直刃硬質合金立銑刀 根據直徑大小，鑲焊式直刃硬質合金立銑刀有直柄和錐柄兩種結構。JB/T 7971-1999、JB/T 7972-1999分別規定了這兩種結構形式和尺寸，如圖5-82、圖5-83及表5-83、表5-84所示。
(2)硬質合金螺旋齒立銑刀 使用硬質合金螺旋齒立銑刀可以提高工件表面質量。這種刀具分焊接式和機夾式兩種。機夾式硬質合金螺旋齒立銑刀的刀片是將螺旋型刀片鑲焊在加工出齒紋的刀條上制成機夾式刀片。機夾式硬質合金螺旋刃立銑刀采用齒紋定位，特殊形螺釘楔塊上壓夾緊。刀具達到磨鈍標準而需要重磨時，可將刀片卸下，然后按槽上的標號，依次跳槽安裝(末號槽上的刀片裝入1號槽時，要升高一個齒紋)，這樣，所有刀片具有相等的重磨余量，重磨后便可獲得原來的工作直徑。一般刀片可重磨10～15次。這兩種銑刀可以加工表面硬度為35～40HRC的零件。精銑時可達到Ra1.6～3.2阻m。其結構形式和尺寸見圖5-84～圖5-86及表5-85一表5-87。柄部尺寸和偏差分別按GB/T 6131.1-2006和GB/T6131.2-2006的規定。
(1)直刃硬質合金立銑刀 根據直徑大小，鑲焊式直刃硬質合金立銑刀有直柄和錐柄兩種結構。JB/T 7971-1999、JB/T 7972-1999分別規定了這兩種結構形式和尺寸，如圖5-82、圖5-83及表5-83、表5-84所示。
A型立銑刀的柄部尺寸和偏差按GB/T 3837-200l的規定，B型立銑刀的柄部尺寸和偏差按GB/T 10944.1-2006的規定。

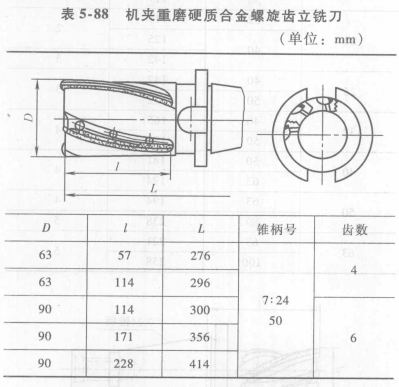

硬質合金螺旋齒立銑刀除一般常用的鑲焊式結構外，還有一種為機夾重磨式的螺旋齒立銑刀(合金螺旋刀片焊接在刀塊上)，其形式和尺寸見表5-88。
1)銑刀刀片應焊接牢固，不得有裂紋、鈍口和崩刃。銑刀表面不得有磕傷、銹跡等影響使用性能的缺陷。
2)銑刀刀片材料按GBIT 2075--2007選用，加工鋼時，用P20一P30；加工鑄鐵時，用K20～K30硬質合金。
3)銑刀刀體用40Cr或同等性能以上的合金剛制造，其柄部距尾端2/3長度上硬度不得低于25HRC。
4)銑刀主要表面的表面粗糙度參數值不大于下列規定的參數值：
刀片前面及后面：Rx3.2μm；
錐柄外圓表面：Ra0.8μm。
5)銑刀位置公差按表5-89的規定。
