(1)硬質合金立銑刀結構  硬質合金立銑刀可分為整體式結構、鑲焊式結構和機夾可轉位結構。

      鑲焊式立銑刀刀具精度高，整體剛性好。但在焊接或刃磨不當時，易產生裂紋甚至使之報廢。

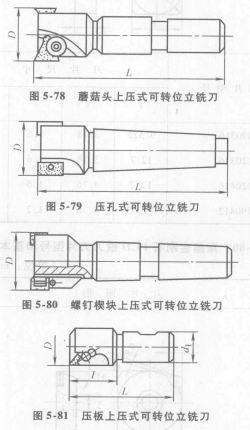

      機夾可轉位硬質合金立銑刀則沒有鑲焊式立銑刀的缺點，刀體可重復使用，成本較低。該刀具的直徑一般在12～125mm范圍內。由于其直徑較小，夾緊元件所占空間的位置受到較大限制，因此夾緊機構一般都采用占空間較小的形式，如刀片帶沉孔，利用沉頭螺釘直接將刀片壓緊在刀體上的壓孔式；刀片無孔，利用蘑菇頭螺釘或壓板、楔塊等將其直接壓在刀體上的上壓式，如圖5-78～圖5-81所示。其刀片槽的設計可參考面銑刀設計。

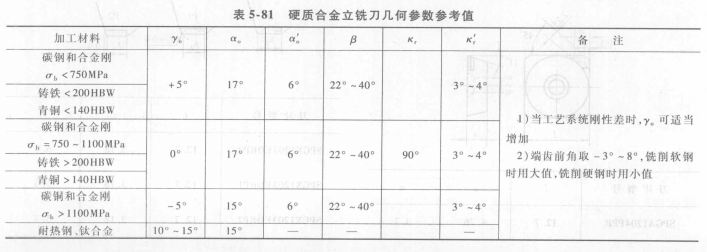

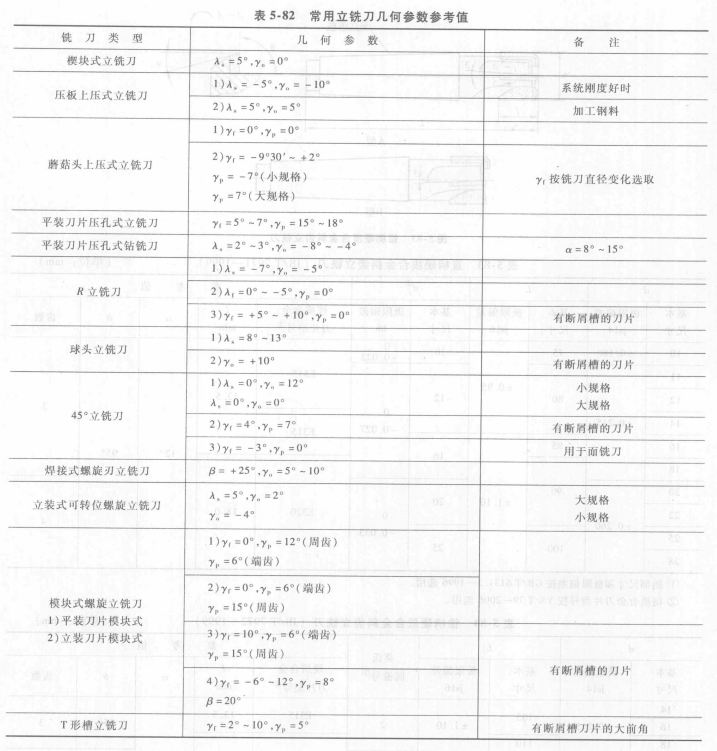

      (2)硬質合金立銑刀幾何參數選擇  根據被加工材料及工藝系統情況，硬質合金立銑刀幾何參數的選擇可參照表5-81及表5-82。
