(1)小直徑端面銑刀結構及要求

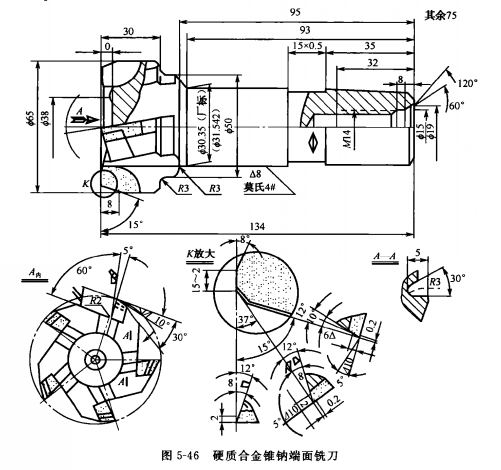

      直徑D在63mm以下的小直徑端面銑刀一般設計為帶柄(柱柄和錐柄)的焊接硬質合金銑刀(圖5-46)，技術要求如下。
      ①材料  刀片：切削鋼時為YT14、YT15，切削鑄鐵時為YG6，切削高錳鋼時為YW1、YW2；刀體：9SiCr或45鋼，40～50HRC。

      ②刃傾角λ。銑普通鋼為-6°～8°，銑高錳鋼為-12°～-15°，銑鑄鐵為-4°～4°。

      ③主偏角κ銑普通鋼和鑄鐵為75°，銑高錳鋼時為55°～65°。

      ④形狀和位置公差  主切削刃和過渡刃的徑向跳動不大于0.05mm，端面修光刃的軸內跳動不大于0.03mm。

      小直徑端面銑刀或者其他類型銑刀，主切削刃都分布在外圓表面上或是圓錐面上，副切削刃大都分布在端面上。大部分銑削余量是靠主切削刃切除的。銑刀上任一個刀刃，從進入切削層到離開切削層，這段時間內切削下來的切屑全部?jī)?chǔ)存在銑刀容屑槽內。所以，當銑削深度和銑削寬度越大時，單位時間內刀齒所切下的切屑也越多，對銑刀容屑空間(齒槽)要求就越大。端面銑刀等一般銑刀的齒槽較深，在刃磨銑刀前刀面時與齒槽底要圓滑過渡。不允許出現死角或臺階，以防止因卷屑不好而擠壞齒或打刀。

      在刃磨銑刀后刀面時，在外圓上一般不留刃帶或僅留不大于0.1mm的小刃帶，這樣，就要求前、后刀面和外圓要有較小的粗糙度，以防前、后刀面交線或前刀面與外圓交線出現鋸齒形，而降低刀具的使用壽命。銑刀前、后刀面和外圓的刃磨表面粗糙度Ra應達0.2～0.4μm。如果刃磨時不留刃帶，就要特別注意使各刀齒切削刃保證在同一圓柱面或圓錐面上，避免因個別刀齒磨低，在銑削時不能參加切削而使它后邊的刀齒負擔過重，引起切削力的變化產生振動甚至損壞刀齒。對小直徑端面銑刀來說，主切削刃和過渡刃的徑向跳動不應大干0.05mm。

      分布在銑刀端面上的副切削刃，其主要作用是減少銑刀與已加工面的摩擦，并修光已加工表面。所以，端面刃只能凹，不允許中間凸起，而且要保證副切削刃最好不能有負前角。刃磨端面齒后刀面時，要保證端面刃最大外徑處的軸向跳動不太大，否則會影響被加工表面的粗糙度。小直徑端面銑刀的端面修光刃的軸向跳動不應大于0.03mm。

      除此還要求刀具角度刃磨準確，刀片不得出現裂紋和崩刃等。如果不能保證刃磨要求，對刀具的使用性能會產生不良影響，如降低刀具的使用壽命、加工表面不細或生產效率等缺陷，嚴重時甚至使刀具報廢，因此，必須正確掌握刃磨工藝和方法。

      (2)刃磨工藝和方法

      磨削工序的安排，對刀具質量影響很大。硬質合金小直徑端面銑刀一般按下列順序進行磨削。

      粗磨前角(前刀面)一粗磨外圓一精磨前角一精磨外圓一磨端面一粗磨各切削刃后角(后刀面)一精磨各切削刃后角一磨主切削和過渡刃的負倒棱

      先粗磨外圓再精磨前角，是為了在精磨前角時，以外圓為基準來測量前角。當前角不要求很準確，外圓余量不大時，也可以先粗磨、精磨前角之后再粗磨、精磨外圓。先精磨前后角再精磨外圓，是因?yàn)榍敖侨心ズ?，刀刃可能產生小的缺口。這樣磨外圓時可以消除磨前角而在刀刃上產生的缺陷。

      ①粗精磨前角  在此之前應先研磨兩端中心孔，并在外圓磨床上精磨柱柄或錐柄外圓至要求。

      在一般工廠中，硬質合金小直徑端面銑刀多采用釘焊或氧一乙炔焊接，特別是采用氧一乙炔焊接時，刀片表面難免會有銅焊料和焊劑的堆積或黏附?？捎冒讋傆竦紊拜唽⑦@些堆積或黏附物磨除，使刀片表面完全露出來，此工序可在M6025型等功能工具磨床上將刀具用頂尖頂住刃磨。如工作熟練，也可用手工握住刀具刃磨。用手工刃磨效率較高。

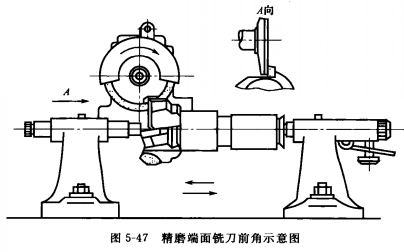

      精磨前角仍在萬能工具磨床上進行，將刀具頂尖頂住刃磨，如圖5-47所示。選用砂輪外徑為125～150mm、粒度為100/120#～120/140#、濃度為100％的金屬結合劑。金剛石碟形破輪較好，砂輪磨削端面環寬最好在10mm左右?？v向進給速度和橫向磨削深度按常規自行掌握。采用煤油冷卻潤滑，如沒有冷卻系統，可用小毛刷往砂輪工作表面涂刷煤油來冷卻。
      精磨前角時，也可用雙手持穩刀具(而不用頂尖裝夾刀具)，使刀具的前刀面平穩地貼在砂輪工作表面上，壓力不要太大，并平穩、均勻地做較小距離的縱向往復移動。這樣刃磨的表面很平整，粗糙度Ra可達0.2μm以下。采用這種方法刃磨端面銑刀前刀面簡單、方便，刃磨效率較高，刃磨質量完全可以保證，操作也不需特殊訓練。由于是手握刀具磨出，刀具和砂輪呈彈性接觸。發熱量小(若刀具稍發熱手會敏感地感覺到)，刀片不易產生裂紋和崩刃。注意刃磨時不應戴手套。

      ②磨主切削刃外圓磨主切削刃外圓的目的，主要是控制主切削刃的徑向圓跳動公差。在精磨刀具后角時，留0.05mm的圓柱刃帶以控制主切削刃徑向圓跳動。

      在M120型等外圓磨床或萬能工具磨床上進行磨削。砂輪可選用粒度為60#～80#、硬度為J～K的綠碳化硅平行砂輪，采用間斷磨削法較好?？捎梅试硭鋮s，但冷卻要充分，也可以干磨。磨削出的外圓表面粗糙度Ra應達0.2μm。

      ③磨端面  磨端面的目的是為了控制端面修光刃的軸向跳動公差。

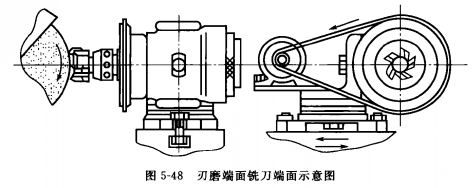

      銑刀端面在萬能工具磨床上磨出。將刀具裝入萬能磨頭中，對于莫氏錐柄的刀具，可用莫氏錐度套筒夾緊。對圓柱柄的刀具，可用彈簧夾頭夾緊。萬能磨頭由一臺電機帶動旋轉，將萬能磨頭與機床工作臺調整到圖5-48所示位置即可刃磨工具的端面了。
      砂輪用粒度60～80號、硬度為J～K的綠碳化硅平行砂輪，采用間斷磨削法刃磨。砂輪線速度取30～35m/s。磨削時可分粗、精磨進給。橫向磨削深度不要太大，以免造成崩刃。磨削深度應控制在0.02～0.10mm，雙程為宜，磨削面積大或精磨則取小值，反之取大值。縱向進給速度可稍快，以減少摩擦發熱?？v向進給速度以控制在1～3m/min為宜，精磨宜慢，粗磨宜快。在接近磨完時，可以不橫向進給而以較低的縱向進給速度往復兩次(不能太多)，以細化表面粗糙度。各刀齒端面被磨寬度在1.5～2mm左右就可以了。在開始磨削時，如砂輪徑向跳動太大，應修磨后再磨，否則刀具易崩刃。

      ④粗磨各切削刃后角  端面銑刀刀片較厚，各切削刃后角磨削余量較大，所以應先粗磨，粗磨要求磨去大部分余量，粗磨的后角應比精磨的后角大1°～2°。

      粗磨后面可以在落地式砂輪機上進行。先修整砂輪，使其徑向跳動符合要求，用手持穩刀具，擺正角度即可刃磨。

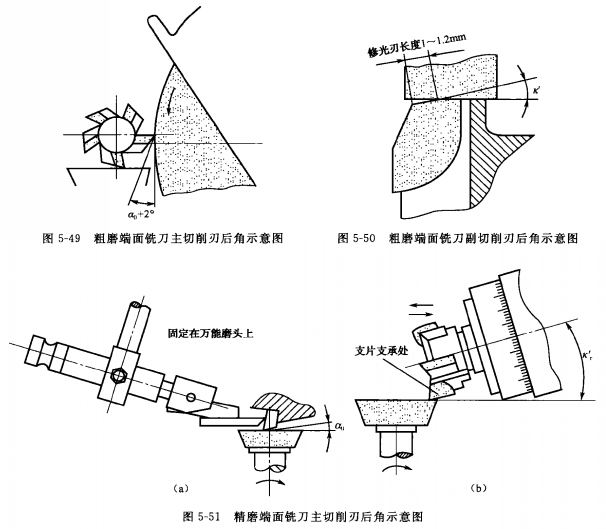

      粗磨主切削刃后角如圖5-49所示，粗磨主切削刃后角和端面修光刃后角后，應在主切削刃后刀面和修光后刀面留2mm寬的刃帶作為精磨余量。

      粗磨副切削刃后角時，應根據修光刃長度和磨過渡刃會使修光刃長度變短的影響來留出修光刃的長度，粗磨副切削刃后角后。一般留出修光刃長度1～1.2mm，如圖5-50所示。最后粗磨過渡刀后角。由于圖紙要求過渡刃長度只有1mm左右，所以只需稍微粗磨，注意過渡刃長度的控制，需留精磨余量。

      ⑤精磨主切削刃后角  在M6025型等萬能工具磨床上精磨主切削后角較方便。用萬能磨頭裝夾刀具，刀具前刀面用活支片支承，支承點應靠近刀齒前刀面外圓處，調整支片高低，控制后角大小。根據主偏角和刃傾角的大小調整好磨頭的角度后，就可刃磨，如圖5-51所示。
      砂輪可用粒度46#～60#、硬度J～K的綠碳化硅碗形砂輪，橫向磨削深度依磨削面積大小可取0.02～0.10mm雙行程，面大則深小。縱向進給速度應盡量快，可以一沖而過，這樣摩擦所產生的熱量較少，可防止刀片開裂。在磨削中，應逐齒輪番磨成，而不應將一個刀齒全部磨好再磨下一個齒。

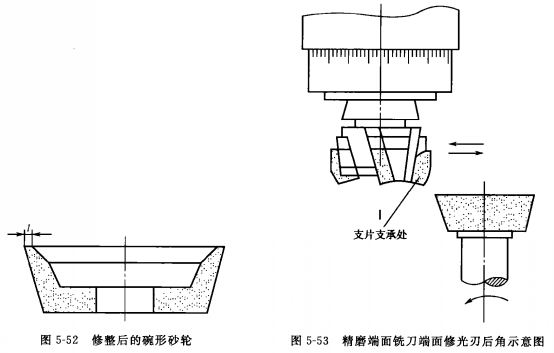

      在刃磨中，為減少砂輪和刀片的接觸面積，從而減少磨削熱，可用廢砂輪塊進行手工修整砂輪，修成如圖5—52所示的形狀，這樣磨削效果好，但由于刃磨時砂輪消耗較快，所以砂輪應經常修整。

      ⑥精磨端面修光刃后角和副切削后角  精磨端面修光刃后角時，與精磨主切削刃后角時所用的設備、夾具、方法和注意事項等都一樣。但應根據修光刃垂直于銑刀軸線的特點和修光刃后角、端齒前角大小，調整好萬能磨頭的角度和活支片的高度，即可刃磨，如圖5-53所示，精磨后修光刃后刀面留0.05mm的刃帶來控制修光刃的軸向跳動公差。
      在磨副切削刃后角時，應根據副偏角和副后角及端齒前角的大小，調整好萬能磨頭的角度和活支片的高度，即可刃磨。磨時需注意控制修光刃的長度，下步精磨過渡到后角時，修光刃長度還會變短。

      ⑦精磨過渡刀后角  刃磨方法與精磨主切削刃后角相同。應逐齒輪番刃磨，待過渡刃長度達到要求即可。

      ⑧磨主切削刃和過渡刃的負倒棱上切削刃和過渡刃的負倒棱用碳化硼油石或金剛石油石磨出。操作時手握油石要穩，角度應準確，并控制倒棱的寬度一致，磨出負倒棱后，可以減少主切削刃后角上的刃帶寬度，并提高刀刃強度，磨去刃口上微小的鋸齒形缺口，有效地提高刀具的使用壽命。磨好后，封蠟保存。
