不重磨式硬質合金銑刀是隨著機械加工的發展而出現的一種新型高效銑刀，硬質合金刀片是用螺釘壓板或楔塊等元件緊固在刀體上，代替焊接固定。刀片都做成一定形狀的多邊形，當刃口磨損后，不必重磨刀片，只要松開夾緊元件，將刀片轉過一角度就可繼續使用，當一塊刀片的所有刃口都磨損后，可以更換新刀片。和焊接式的硬質合金銑刀相比，不重磨式硬質合金銑刀具有以下優點：

      ①由于刀片不經過焊接，并在使用過程中不需要刃磨，所以避免了焊接及刃磨所造成的刀片內應力和裂縫。因此可以充分發揮硬質合金刀片應有的切削性能，不但可以提高銑削用量，而且有效地解決了硬質合金銑刀的打刀現象，使刀片的耐用度提高30～50%。

      ②銑刀用鈍后，不需要將刀體從機床上卸下，只要將刀片轉位后就可繼續使用，因此縮短了換刀、對刀等生產輔助時間，適應數控機床及切削加工自動線的發展需要。

      ③刀體可以較長時期地使用，不但節約了大量的刀體材料，而且減少了銑刀制造及刃磨所需的人工和設備。此外，刀片用鈍后回收很方便。這些都有利于減少刀具費用，使生產成本下降。

      鑒于上述優點，不重磨式銑刀是今后硬質合金銑刀發展的一個方向。

      1.不重磨式硬質合金銑刀刀片的規格型號

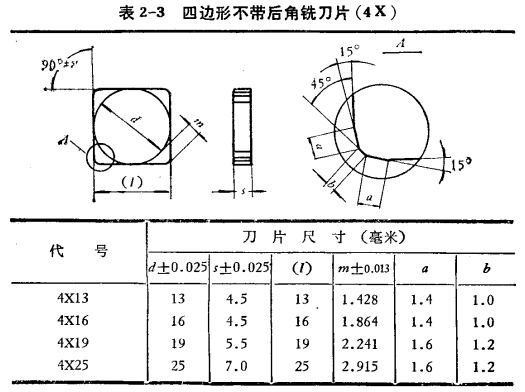

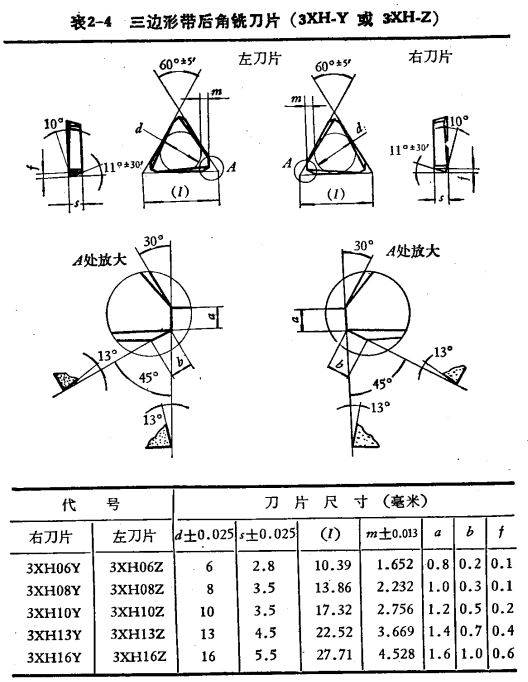

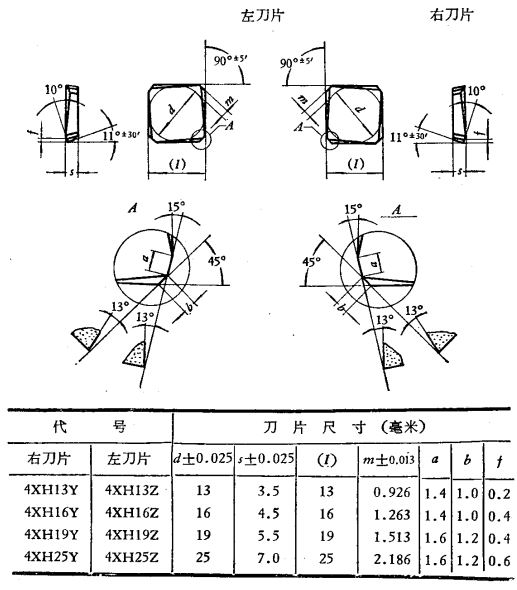

      目前使用最普遍的銑刀刀片有三邊形和四邊形兩種，刀片中部一般不帶孔。此外刀片還有帶后角及不帶后角之分，前者只能使用一面，但能使銑刀獲得正前角；后者可正反使用，刀片利用率高，但銑刀的后角要由刀片安裝來獲得，因此銑刀是負前角的。成品不重磨式銑刀刀片的規格型號如表2-3--表2-6所列，

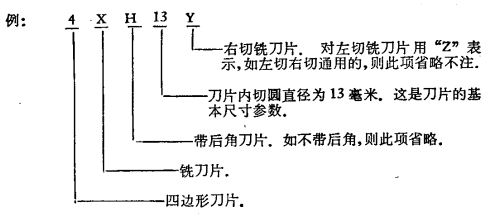

      表中所列刀片代號的意義如下：

     有時在生產中缺少上述標準的不重磨式銑刀片，則也可根據具體情況用車刀刀片改磨或代用。如圖4-23所示的75°豎直式不重磨式端銑刀的刀片就是用4K1910A5不重磨式車刀片改磨而成的。

不重磨式銑刀的典型結構

      不重磨式銑刀的結構形式很多，在具體確定刀片的夾持結構時，不但要求刀片夾持牢靠，轉位方便，定位精度高，而且應結構簡便，制造工藝性好。下面是幾種不重磨式銑刀的典型結構。

      (1)楔塊螺釘夾緊

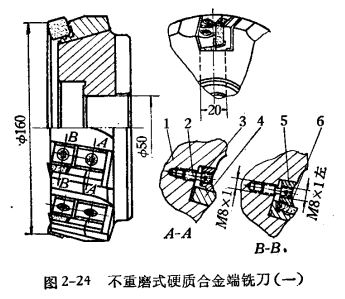

      圖2-24是不重磨式硬質合金端銑刀。它采用四邊形帶后角刀片，刀片6及刀墊4分別用楔塊5及3由帶左右螺紋的內六角雙頭螺釘2固定在刀體槽內，刀片的壓緊及松開方便而迅速。刀片在刀墊槽內的徑向及軸向位置采用三點定位，精度較高。當銑刀的刃口磨損后，只要松開楔塊5，將刀片轉過90°，更換新的刃口。為了保證刀片轉位后的位置精度，刀片、刀墊及刀體都要做得比較精確。

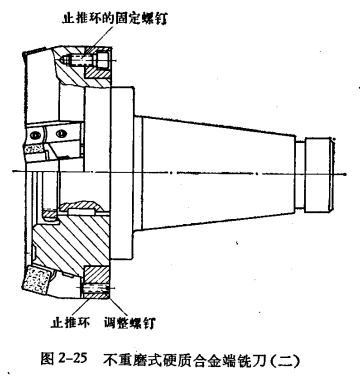

      該刀的不足之處是如果銑刀制造不夠精確，使銑刀裝配后楔塊上的螺孔與刀體上的螺孔達不到同心要求，以致螺釘2在旋緊過程中受到一個橫向作用力而彎曲，造成夾緊力不足，當切削負荷較大時，刀墊就容易軸向走動．圖2-25是一種改進的結構，其刀片的夾持方式與前者完全相同，所不同的只是在刀體背面增加了一個定位止推環，以承受銑削時的軸向分力，刀墊的軸向位置還可用止推環上的調整螺釘來調節。

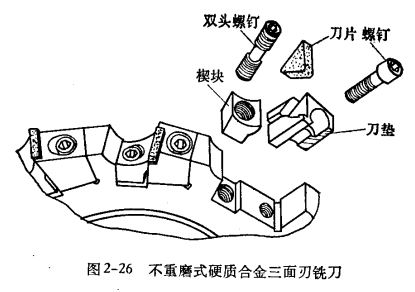

      圖2-26所示是不重磨式硬質合金三面刃銑刀，其刀片也是用楔塊螺釘來夾緊的．刀片的軸向位置及其徑向定位精度則必須由刀體、刀片及刀墊的制造精度來保證。

      (2)拉桿楔塊夾緊

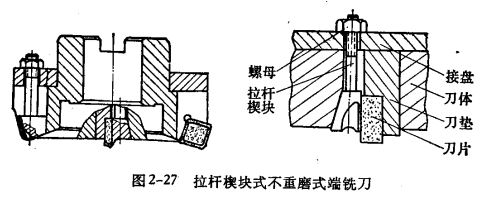

      圖2-27所示的端銑刀由刀體、刀墊、拉桿楔塊、接盤及刀片等零件組成，具有結構簡單、制造方便、夾緊牢靠的特點。只要擰緊拉桿尾端的螺母，就可將刀片夾緊。當?shù)镀枰D(zhuǎn)位時，可將拉桿螺母旋松，然后輕輕敲擊拉桿尾部，便可取下刀片。
      (3)彈簧楔塊夾緊

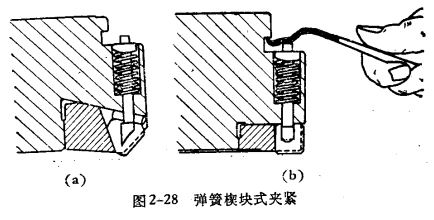

       如圖2-28所示，這種結構由刀體、彈簧、拉桿楔塊及刀片等零件組成。刀片需要轉位時，可用一根簡單的杠桿，利用刀體上的槽將楔塊壓下，即可松開刀片。這種結構的特點是結構緊湊，能制成密齒端銑刀；夾緊力穩定，刀體不易變形；刀片的轉位迅速簡便，每轉換一個刃口只需5-10秒鐘左右。

      (4)螺釘壓板夾緊

      如圖2-29所示的立銑刀即采用這種結構，通常也稱為上壓式夾緊．其特點是結構簡單，制造容易，但刀片不能進行軸向調整，刀片的定位精度要由刀體的制造精度來保證。
      (5)蘑菇頭螺釘夾緊
      如圖2-30所示的套式立銑刀是一種結構非常簡單的形式，其夾緊元件少，只用一只頭部呈蘑菇狀的螺釘來夾緊刀片。由于刀體上的螺釘孔和刀槽底面不垂直，只要旋緊螺釘，蘑菇頭的周邊就會將刀片壓緊。這種結構制造很容易，因此便于推廣，在中小型銑床上使用，效果較好。

      上述介紹的是目前生產中最常用的幾種結構，今后隨著不重磨式刀具的發展必然會出現更多更好更完善的新結構。

      3.合理使用不重磨式銑刀
      不重磨式銑刀的幾何角度是在銑刀設計時已確定的。在使用時不能加以改變，因此如果使用不當，往往就會達不到預期的效果。下面是實際使用時要注意的幾個問題：

      ①要求機床剛性好、功率大，以便充分發揮不重磨式硬質合金銑刀能重切削的特點。

      ②應根據工件材料的性質，正確地選擇刀片牌號。切不能將幾種不同牌號的刀片混裝在一把銑刀上。

      ③刀片轉位或更換時，要使刀片和刀槽的定位點或定位面良好貼合，注意防止切屑或垃圾嵌入其間．同時要把刀片上已用過的刃IZl轉向銑刀的端面，以防止切屑碰傷未用過的新刃口．此外，夾緊刀片時不必用力過猛，否貝呼不但刀體會變形，而且也容易損壞夾緊元件。

      ④刀片使用過程中，應經常用油石背刀，以提高刀片的耐用度。

      ⑤對采用不帶后角刀片的負前角銑刀，為了減輕切削負荷，可在刀片四周開幾條分屑槽。

      ⑥銑刀使用前應檢查刀刃的徑向及軸向跳動量，其值應不大于0.04-0.05毫米。

      ⑦從原則上說，不重磨式銑刀刀片的所有刃口完全用鈍后，沒有必要再進行刃磨后重新使用，但為了提高刀片的利用率，也可以考慮制造幾種刀槽尺寸不同的刀體，用鈍的刀片可以進行刃磨后再裝在較小規格的刀體上繼續使用。
