硬質合金鉆頭的型式種類很多，在實際工作中，應根據地區的巖石特性，加以創造使用。現介紹幾種供參考。

    (一)肋骨鉆頭
    肋骨鉆頭，適用于較軟的、有膨脹性的巖層。增加肋骨的目的，是用以加大粗徑鉆具與孔壁及巖心的間隙，便于通水沖洗，減少摩擦阻力，使鉆進輕松而提高工效。肋骨鉆頭，分外肋骨鉆頭與內外肋骨鉆頭兩種。

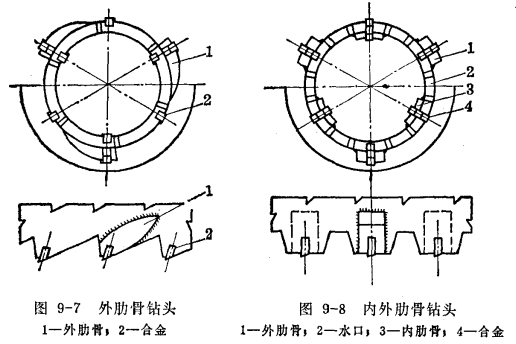

    (1)外肋骨鉆頭是在普通鉆頭的外側，加焊3～4塊肋骨，把肋骨焊成與鉆頭唇部呈45°的螺旋狀，在肋骨上也裝鑲合金，如圖9-7所示。肋骨的厚度，應隨巖層的松軟程度和膨脹性大小而定，一般約為8～10毫米。該種肋骨作用的特點，是使鉆具內翻出的水，在底部成螺旋上升，有利于將孔底巖粉帶出，能保持孔底清潔。因此，比直焊的肋骨鉆進效率高、性能好。

    (2)內外肋骨鉆頭  在嚴重縮徑、糊鉆的巖層鉆進時，為同時亦增加巖心管內壁與巖心的間隙，保證沖洗液的暢通。在外肋骨鉆頭的內沿與外肋骨相間，焊3～4塊內肋骨，如圖9-8所示。內肋骨的厚度較外肋骨薄些，約為5～6毫米。
    肋骨作成階梯狀的，叫階梯式肋骨鉆頭。這種鉆頭鉆進時穩定，效率亦較高。

    (二)薄片合金鉆頭
    薄片合金鉆頭，是用片狀合金鑲裝的，它適用于較軟的巖層鉆進。

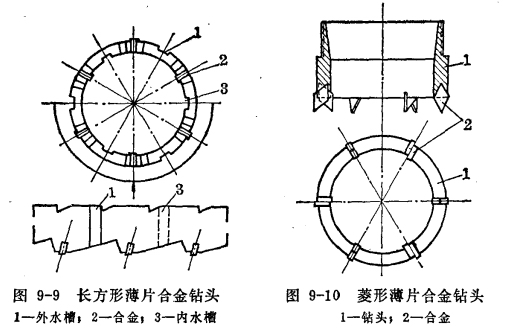

    (1)長方形薄片合金鉆頭  是用TO型合金內外出刃相間鑲焊而成，如圖9-9所示。此種鉆頭，常用于鉆進3～4級的均質頁巖和砂質頁巖等。

    (2)菱形薄片合金鉆頭是用T4型合金鑲裝的，如圖9-10所示。它分3片一組，其中1片正鑲在唇的中部用以掏槽，另兩片作為內外出刃相對拼焊在一起。掏槽的一片較其他兩片的底出刃高出約1毫米。此種鉆頭，常用于鉆進2～3級的均質頁巖和泥質板巖等。
    (三)單粒合金鉆頭

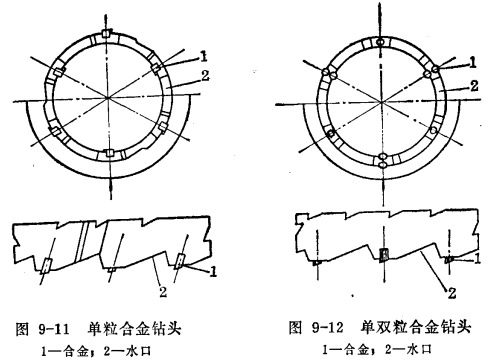

    單粒合金鉆頭，如圖9-11所示。它是用T1型或T3型合金內外出刃相間鑲焊。這種鉆頭廣泛地使用于4～5級的各種巖層鉆進。

    (四)單雙粒合金鉆頭
    單雙粒合金鉆頭，如圖9-12所示。它是用T1型或T3型合金鑲焊，以3粒為一組。其中兩個并列為內外刃，另1個裝在唇中間起掏槽作用，底出刃較其他兩粒突出1～1.5毫米，或3粒裝為品字形，亦叫品字形鉆頭。這種鉆頭適用于鉆進4～6級的各種巖層。
    (五)犁式密集合金鉆頭

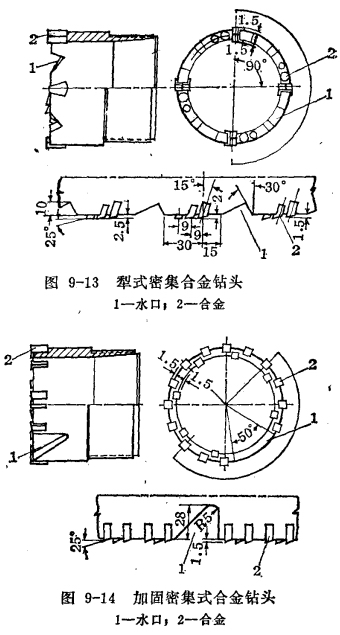

    犁式密集合金鉆頭，如圖9-13所示。合金鑲焊時，4粒為一組。掏槽刃用T105型合金，擴槽刃用T107和T313型合金。掏槽刃切削角為80°～85°，底出刃2.0～2.5毫米，擴槽刃切削角為70°，底出刃1.5～2.O毫米，內外出刃為1.5毫米。此鉆頭，適用于鉆進4～7級的各種灰?guī)r及砂巖等。

    (六)加固密集式合金鉆頭
    加固密集式合金鉆頭，如圖9-14所示。它是用T313型合金鑲焊，每3粒為一組。兩粒外刃，1粒內刃，內外底出刃均為1～1.5毫米，并割一鉆粒鉆頭式水口。此鉆頭，適用于鉆進5～7級和部分8級巖層。
    (七)大八角合金鉆頭

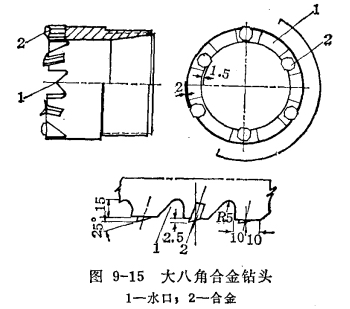

    大八角合金鉆頭，如圖9-15所示。它是用T110型合金鑲焊，內出刃1.5毫米，外出刃2毫米，底出刃2.5毫米，切削角為75°～85°。此鉆頭，適用于鉆進6～7級和部分不均質巖層，如長興灰?guī)r、硅化灰?guī)r和凝灰?guī)r等。
    (八)雙刃合金鉆頭

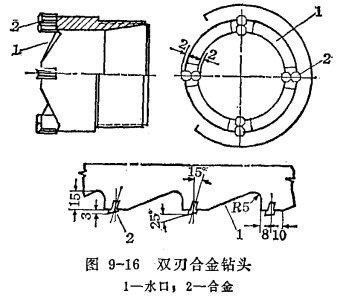

    雙刃合金鉆頭，如圖9-16所示。它是用T107型合金鑲焊，內外出刃為1.5～2.0毫米，底出刃為2.5～3.0毫米，切削角為70°～75°。此鉆頭，適用于鉆進6～7級和部分8級的均質巖層。
    (九)針狀合金鉆頭

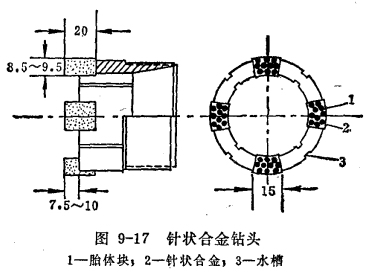

    針狀合金鉆頭，如圖9-17所示。先把T2型針狀硬質合金，用粉末冶金方法，壓嵌在胎體塊中，燒結成各種弧度的塊體。加工鉆頭時，將空白鉆頭先開出缺口，然后把胎體塊鑲焊在里面。胎體塊高出唇面約7.5～10毫米，內外出刃約1毫米。
    胎體塊的體積：長、寬、高約為15、8.5～9.5、20毫米。每塊底刃上有針狀合金7～9粒，另內外保徑有針狀合金4～6粒。

    直徑56～110毫米的鉆頭，每個上面鑲焊胎體4～8塊。

    胎體成分為鐵粉和銅粉，銅粉占20%～30%，另加總量0.5～1%的硬脂酸鋅。硬脂酸鋅為潤滑劑，用以據高胎體壓制成型的性能。

    針狀合金鉆頭，適用于鉆進6～8級的巖層。由于刃部與巖石的接觸面小、而鋒刃多，有利于破碎巖石，鉆進效率比較高。鉆頭能自磨出刃，因而鉆速穩定，鉆頭壽命也長。
