目前，硬質合金鉆頭種類繁多，用途各異，但歸納起來可分為兩大類：一類是取心式硬質合金鉆頭，它的特點是鉆頭呈環狀，鉆進后能取出圓柱狀的巖心，所以又稱環狀巖心合金鉆頭，這是巖心鉆探最常用的一類鉆頭；另一類是不取心式硬質合金鉆頭。它的特點是鉆頭底部全面鑲有合金，進行全面鉆進不取巖心，所以又可稱為全面合金鉆頭，這是鉆進覆蓋層、軟巖最常用的一類鉆頭。

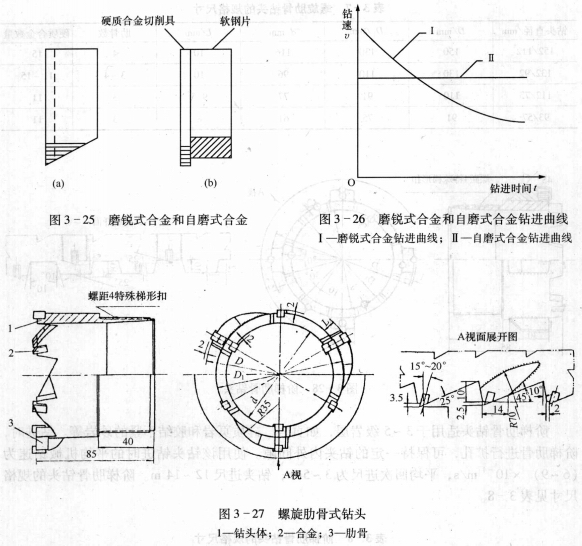

       取心式合金鉆頭又可根據鉆進巖石的性質，分為磨銳式鉆頭與自磨式鉆頭兩種，磨銳式硬質合金鉆頭鑲嵌有可以修磨的磨銳式合金；這種鉆頭在鉆進時合金會不斷磨損而變鈍，鉆速也隨之逐漸下降。自磨式硬質合金鉆頭鑲嵌有小斷面(薄片或圓柱狀)的自磨式合金；這種鉆頭鉆進時合金不被磨鈍，鉆速基本不變，見圖3-25和圖3-26。

       在鉆進時，應根據鉆進地層的特點和要求及巖石的物理力學性質，來選擇或設計硬質合金鉆頭的類型和結構?，F(xiàn)將各種不同地層使用的典型硬質合金鉆頭介紹如下：

       (一)螺旋肋骨式鉆頭
       此型鉆頭采用K572型號硬質合金鑲嵌制成，鉆頭外側有三塊與鉆頭底唇水平面呈45°角的螺旋肋骨，材料為35號鋼。其結構如圖3—27所示。
       螺旋肋骨之作用在于能使沖洗液呈螺旋狀上升，這樣就加速了孔底巖粉上升速度，保證孔底清潔，減少孔內阻力，從而提高了鉆進速度。在使用此型鉆頭時，為使鉆進平穩，避免鉆孔彎曲，須采用特制的巖心管。

       螺旋肋骨鉆頭適用于2-4級松軟塑性巖層、覆蓋層。粘土層、風化砂巖及鋁土頁巖等。這種鉆頭，經地勘隊使用證明，在2-4級松軟地層中鉆進，能大大提高鉆進效率。如某地勘隊在江西頁巖夾薄層砂巖和結核巖層中使用，效果比一般肋骨鉆頭鉆進效率提高1～1.5倍。當一般鉆速達3.6×10^-3 m/s時，純機械鉆速可達(0.75～1.2)×10^-2 m/s，最高達1.62×10^-2 m/s。

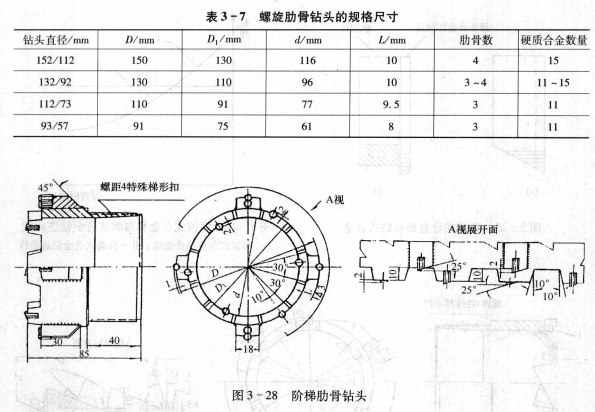

      螺旋肋骨鉆頭的規格尺寸見表3-7。

       (二)階梯式肋骨鉆頭
       此型鉆頭采用K531型號硬質合金鑲嵌而成，其特點是肋骨片較厚，水口寬大，鉆進時的實際孔徑相當于大一級的鉆頭直徑，孔底為階梯狀。其結果如圖3-28所示。

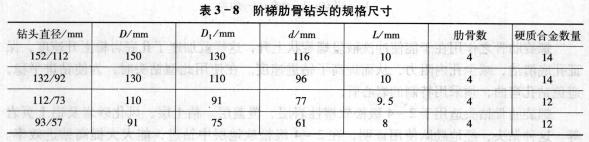

      階梯肋骨鉆頭適用于3～5級巖層，如頁巖、硅質頁巖和膠結不緊的砂巖等。鉆進時，階梯肋骨進行擴孔，可保持一定的鉆頭內外間隙。使用該鉆頭鉆進時的平均機械鉆速為(6～9)×10^-4m/s，平均回次進尺為3～5m，鉆頭進尺12～14m。階梯肋骨鉆頭的規格尺寸見表3-8。
     (三)普通式(內外鑲)硬質合金鉆頭

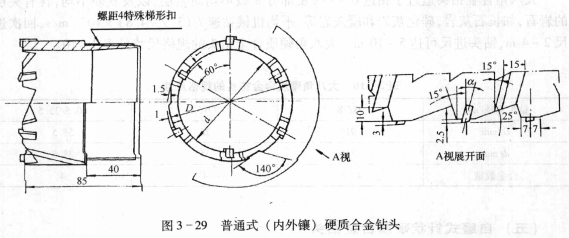

     普通式硬質合金鉆頭又稱5·5·13式硬質合金鉆頭，采用K573或K531型合金制成，內外出刃為1～2mm，底出刃為1～3mm，合金修磨之刃尖角為50°～60°，可以直鑲也可以斜鑲，切削角為65°～90°。其構造如圖3-29所示。

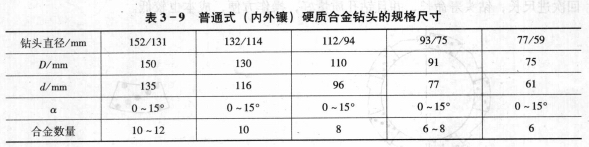

    以T573型合金鑲制的鉆頭可用于中硬地層；以K531型合金鑲制的鉆頭可用于堅硬地層；一般這種鉆頭廣泛用于2～5級巖石中鉆進，如均質石灰?guī)r、大理巖、較疏松的砂巖及頁巖等。在5～6級巖層中鉆進，回次進尺2.5～6m，單位小時進尺2.5～3.5m，回次鉆進時間可達1～1.5h。如采用5×10的八角柱狀硬質合金鉆進時，效果更為顯著。普通式(內外鑲)硬質合金鉆頭的規格尺寸見表3-9。
     (四)大八角硬質合金鉆頭

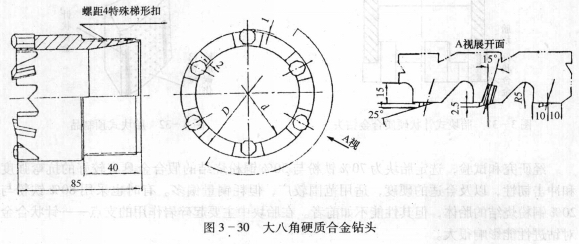

     鉆頭采用K534型硬質合金制成，鉆頭壁厚10mm，合金內出刃2mm，外出刃1mm，底出刃2.5mm，切削角為75°～85°，合金斜鑲也可直鑲。鉆頭結構如圖3-30所示。

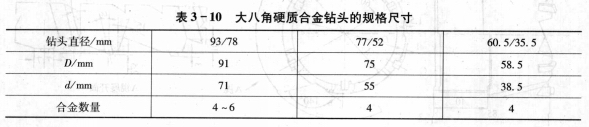

      大八角合金鉆頭適宜于鉆進6～7級及部分8級不均質巖層，以及軟硬不均，含有夾層的巖石，如長石灰?guī)r，硅化灰?guī)r和凝灰?guī)r等，平均機械鉆速為(3.9-4.8)×10^-4 m/s，回次進尺2～4m，鉆頭進尺可達5～10m。大八角硬質合金鉆頭的規格尺寸見表3-10。
     (五)自磨式針狀硬質合金鉆頭

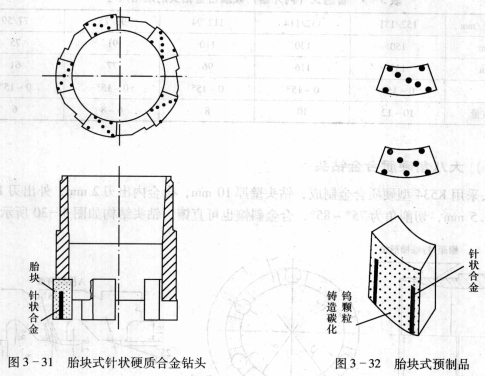

     在我國，自磨式針狀硬質合金鉆頭，多采用胎塊式針狀硬質合金鉆頭，其結構如圖3-31所示。胎塊式預制品如圖3-32所示，可根據需要把它鑲焊在鉆頭體上。
     胎塊式針狀硬質合金鉆頭適宜于在6～7級及部分8級巖層中鉆進，其機械鉆速高，回次進尺長，鉆頭壽命長，并且鉆孔質量好，操作方便，成本也較低。

     經研究和試驗，選定胎塊為70%鐵粉與30%銅粉燒結的假合金具有較好的抗彎強度和沖擊韌性，以及合適的硬度，適用范圍較廣，但耗銅量偏多。有時也采用80%鐵粉與20%銅粉燒結的胎體，但其性能不如前者。在胎塊中主要起碎巖作用的支點—針狀合金對鉆進性能影響很大。

     試驗證明：合金材質以YG4c、YG6、YG8三種效果較好，新型合金YA6也是比較理想的一種。針狀合金的直徑以1.8～2mm為宜，直徑過小容易折斷，直徑過大則胎塊包鑲困難。針狀合金在胎塊端面的排布與數量，直接影響鉆進效率與鉆頭壽命。其基本要素是以一定數量的針狀合金將環槽寬度(即胎塊厚)的孔底巖石破碎完滿，并對內外邊緣都有所加強。一般硬質合金的斷面積占胎塊斷面的12%～22%，如圖3-32所示。對研磨性大的巖石取上限，對致密巖石取下限。

     在針狀合金鉆頭鉆進中，突出的問題是外徑磨損嚴重，因此需增強外徑的抗磨能力。經試驗，胎塊的規格以15mm×8.5mm為最好，配合通用的硬質合金鉆頭體。在胎塊外側增加鑄造碳化鎢顆粒，對保徑最簡便有效。一般可根據鉆頭直徑大小，每個鉆頭體上可鑲焊4～5個胎塊(胎塊必須按內、外徑嚴格要求，嵌入鉆頭體的長度為胎塊高度之半)，鑲焊要牢固，以免掉塊。

     (六)薄片硬質合金自磨式鉆頭
     薄片硬質合金鉆頭又稱單雙粒薄片硬質合金自磨式鉆頭，其結構如圖3-33所示。
     該鉆頭所采用的硬質合金片為1mm×5mm×20mm，支持鋼片單粒者為4mm×5mm×20mm，雙粒者為4mm×10mm×20mm，內外出刃皆為1.5mm。在單粒的外側φ2mm針狀合金進行補強；在單雙粒主切削具后面又有5mm×5mm×10mm方柱狀合金作為輔助切削具；它們共同組成一組。如φ91mm鉆頭上應鑲焊三組，其余隨鉆頭直徑大小而增減。

     這種鉆頭適用于鉆進5～7級研磨性較大的中粒砂巖或其他研磨性大的巖層，一般回次進尺提高60%～100%，機械鉆速提高10%～30%，充分顯示了自磨式鉆頭的優越性。
