在加工鑄鐵、淬火鋼及印刷電路板時，常采用硬質合金鉆頭，其生產效率要比高速鋼麻花鉆高好幾倍。常用的硬質合金鉆頭有整體硬質合金麻花鉆、鑲片硬質合金麻花鉆、鑲齒冠硬質合金麻花鉆、機夾可轉位硬質合金鉆頭等。

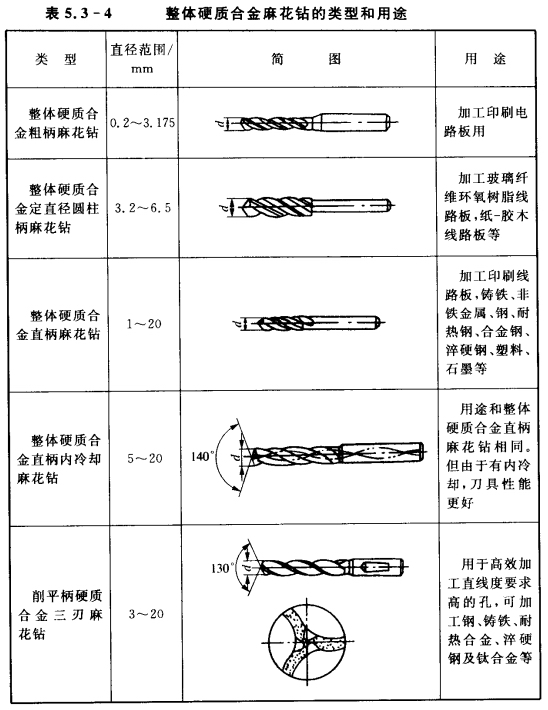

    1.整體硬質合金麻花鉆(表5.3-4)
    2.鑲片硬質合金麻花鉆

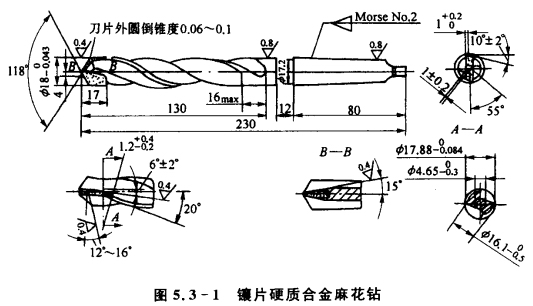

    鑲片硬質合金麻花鉆主要用于加工鑄鐵，它分直柄和錐柄兩種，如圖5.3—1所示。直柄鉆頭的直徑范圍為5～20 mm；錐柄鉆頭的直徑范圍為10～30 mm。為提高硬質合金鉆頭的強度和剛性，硬質合金鉆頭的芯厚比高速鋼麻花鉆大，為0.25～o.3d，但螺旋角較小(β=20°)，鉆頭的工作部分有倒錐，且長度較短。刀體材料為合金鋼9SiCr或用同等性能的合金鋼，并淬硬到58～62 HRC。此外硬質合金刀片上，還磨有與鉆頭軸線成6。的斜角，后角為12°～16°，并修磨橫刃。
    3.鑲齒冠硬質合金麻花鉆

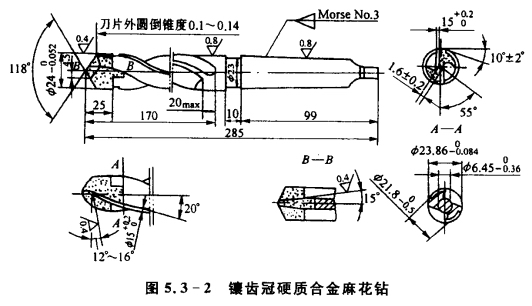

    鑲齒冠硬質合金麻花鉆有直柄和錐柄兩種，如圖5.3-2所示。直柄的直徑范圍為6～12mm，錐柄麻花鉆的直徑范圍為6～25mm，具有內冷卻孔的鑲齒冠硬質合金麻花鉆的直徑范圍為8～25 mm。它們共同的特點是鉆頭的頭部是整體硬質合金，而且?guī)缀螀?shù)比較合理，其切削性能優于鑲片硬質合金麻花鉆頭。
    4.機夾可轉位硬質合金鉆頭

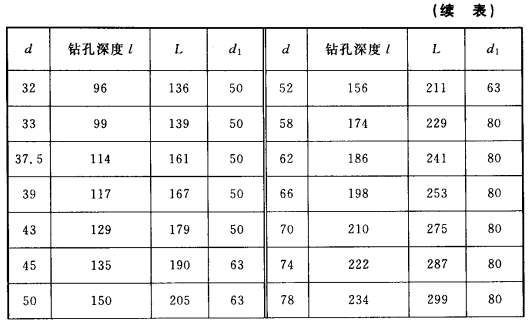

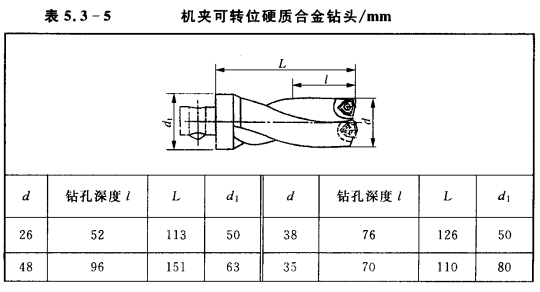

    機夾可轉位硬質合金鉆頭，裝有兩個凸三邊形刀片，用沉頭螺釘將其夾固在刀體上。一個刀片靠近鉆頭中心，另一個靠近外緣，切削時可起分屑作用。機夾可轉位硬質合金鉆頭，使用壽命長，生產效率高，刀片磨損后不用刃磨，只需將刀片轉過一個位置，就能重新加工。表5.3-5為機夾可轉位硬質合金鉆頭的結構參數。
