一定數量的硬質合金切削具，按一定的形式排布在鉆頭體上，可形成鉆進不同地層的鉆頭結構。這些決定鉆頭結構的因素稱為硬質合金鉆頭的結構要素。

      1.鉆頭體
      鉆頭體是切削具的支撐體，它把軸載和扭矩傳遞給切削具，承受切削具破巖的反作用力和孔底的動載效應，并長時間處于孔底的摩擦環境中。因此，鉆頭體要用DZ-40地質鉆探用無縫鋼管制成。鉆頭體上端車有與巖心管連接的外螺紋，其內壁上有為卡取巖心設計的內錐度。

      2.切削具出刃
      切削具出刃指的是切削具在鉆頭體內、外側和底唇面突出的一定高度，其出刃高度取決于巖石的硬度、均質性和在該巖石中的鉆進速度。

     (1)內、外出刃

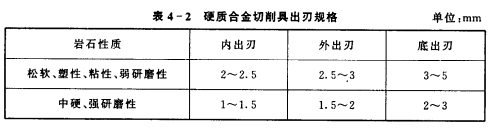

     內、外出刃的作用是保證鉆頭體與孔壁、鉆頭體與巖心之間留有一定的間隙，以避免鉆頭體承受來自孔壁和巖心的摩擦力，并為循環沖洗提供通道。硬質合金鉆頭出刃的參考值如表4-2所列。一般對于軟巖層應取較大的出刃值。若鉆進遇水膨脹或單位時間內產生大量巖粉的軟地層，則一般地加大出刃也不能滿足要求。這時必須在鉆頭體上加焊肋骨，以增大內、外環狀空間，一般取內、外出刃3～6mm，底出刃4～5mm。
      (2)底出刃
      底出刃的作用是保證切削具能順利地切入巖石，并為沖洗液及時冷卻切削具和排除孔底巖粉提供通道。底出刃的概念應包括出刃大小和底刃排列方式兩方面的內容。

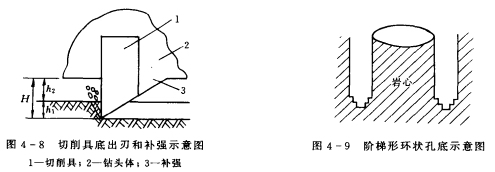

      底出刃大小包括切削具的切入深度和過水問隙(圖4-8)，即H=h1+h2。若H值過大，容易在硬巖和裂隙性巖層中造成切削具崩斷，故應在鉆頭體上增加補強部分，有很好的防崩效果。

      鉆頭的底出刃可以排成平底式，也可以排成階梯式。后者可使孔底巖石破碎成臺階形(圖4-9)，即在孔底形成掏槽。這樣為上面一排切削具破碎巖石創造了第二個自由面，使體積破碎更容易。尤其對具有一定脆性及較硬的巖層效果更佳。
     3.切削具的鑲焊角度

     針對不同性質的巖層，可以把具有一定刃角β的切削具以不同的前角(亦稱鑲焊角)鑲焊在鉆頭體上，從而獲得不同的鉆進效果。

     切削具在鉆頭唇面上有三種鑲焊方式：切削具以正前角斜鑲的稱為正斜鑲[圖4-10(a)]，垂直擺放的為直鑲[圖4-10(b)]，以負前角斜鑲的稱為負斜鑲[圖4-10(c)]。
     不同刃角的切削具使用范圍也不同，其推薦值如下：

     (1)β=45°～50°，用于Ⅰ～Ⅳ級非裂隙性巖石；

     (2)β=65°，用于Ⅴ～Ⅶ級巖石；

     (3)β=90°的小切削具，用于自磨式鉆頭。

      切削角口的大小應根據所鉆巖性來選擇。一般來說，鉆進軟巖口應取小些，但不宜過小。因?yàn)榭谶^小可能使切削具后面直接與巖面摩擦。

     究竟選擇何種鑲焊角形式(正斜鑲、直鑲、負斜鑲)，應考慮下述原則：

     (1)對所鉆巖石切入和回轉阻力小；
     (2)某種鑲焊形式可保證鉆頭體上的切削具有較大的抗彎和抗磨損能力；
     (3)有利于及時排除巖粉；
     (4)磨損后的切削具應保持一定的切削能力，即端面的接觸面積不能過快地增大。
     上述條件很難同時滿足，設計鉆頭時應根據巖性，有所側重地考慮。

     分析表明，在切入深度相同的條件下，切入巖石所需的軸向力P，和水平力P，正斜鑲最大，直鑲次之，負斜鑲最??；當磨損體積相同時，切削刃端的磨損面積正斜鑲最大，直鑲次之，負斜鑲最??；當三者出刃大小～致時，切削刃上的彎矩正斜鑲最大，直鑲次之，負斜鑲最?。慌欧蹢l件是正斜鑲最好，直鑲次之，負斜鑲最差。所以，通常正斜鑲的鉆頭在軟巖中具有高鉆速，而負斜鑲鉆頭適用于硬巖和非均質巖層，最常用的是直鑲。

     4.切削具在鉆頭體上的布置方式

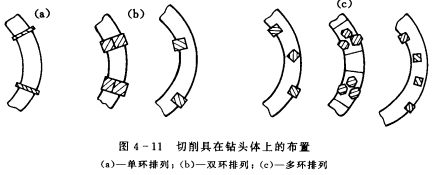

     硬質合金鉆頭切削具的排列方式很多，按切削具在鉆頭體唇面上的分布圈數，可分為單環排列、雙環排列和多環排列(圖4-11)。再加上切削具擺放的密集程度，是否扭轉一定的角度等因素都可有所變化，從而構成多種類型的鉆頭形式。確定切削具布置方式時應考慮以下原則：
     (1)能保證鉆頭在孔底工作平穩；
     (2)雙環、多環排列或分組排列時，每個切削具只破碎孔底的二部分，疊加起來完成整個環狀切槽的切削，如果各環之間能相互造成自由面，則破巖效果更佳；
     (3)盡量使每個切削具負擔的破巖量接近，避免局部磨損過甚；
     (4)切削具之間應保持一定的距離，以利于排粉；
     (5)對切削具的鑲焊和修磨方便。

     5.切削具在鉆頭體上的數目

      一般鉆頭上切削具數目越多，同時參加破巖的切削點就多，鉆頭壽命較長。但是，由于軸向載荷有限，單個切削具上的載荷不足，只能形成表面破碎；加之切削具數目太多，則巖石破碎處于相互夾持狀態，使剪切體變小，造成重復破碎，孔底冷卻效果變差，最終嚴重影響鉆進效率。實驗表明，鉆頭體上兩組(粒)切削具問的距離Z與切削具厚度b之比應為l/b≥2.5。

     切削具數目取決于巖性、鉆頭直徑和切削具形狀。對軟巖取較少的數量，對較硬和非均質及研磨性巖石，保證一定的鉆頭壽命是主要矛盾，一般應取密集式排列。

     6.鉆頭的水口和水槽

     鉆頭上一定數量的水口和水槽(水槽下端應與水口頂端相通)，是沖洗液流經鉆頭，沖洗孔底并返回鉆柱外環空間的通道。它直接影響著切削具的冷卻和孔底及時排粉的效果。

     硬質合金鉆頭體上的水口形狀可以有矩形、半圓形、梯形和三角形，但效果最好的是三角弧形水口。水口的數目應等于鉆頭體上切削具的數目或組數。水口的總面積應大于或等于鉆頭外環空間(包括回水槽)韻面積，以減少鉆頭處的水馬力損失。
