1.焊件圖樣
    硬質合金鉆頭是礦山、采煤、鑿巖等作業的專用工具，其質量的好壞，取決于硬質合金鉆頭的釬焊工藝。

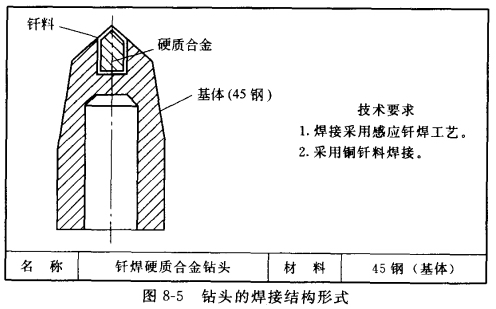

    鉆頭的焊接結構形式如圖8-5所示。
    2.焊前準備
    (1)加熱裝置采用交流中頻電源，它由交流電源、感應器和電容等組成。電源是可控硅中頻發生器。
    (2)加熱轉盤轉速為0.5m/s。
    (3)釬料。采用H62黃銅或105錳黃銅；釬劑為脫水硼砂。
    (4)硬質合金鉆頭及基體，焊前應進行清洗，去除氧化膜。
    (5)裝配間隙。鉆頭與基體的裝配間隙應控制在0.15～0.30mm范圍內。

    3.焊接過程
    (1)將硬質合金鉆頭裝配人基體槽內，上面放1mm厚的黃銅釬料片，并在上面覆蓋一層薄薄的脫水硼砂。
    (2)啟動中頻加熱裝置，轉盤開始運轉并加熱釬件，使釬件加溫至約950℃。
    (3)釬焊完成后，鉆頭尾部在淬火線圈中噴水進行淬火。同時，利用鉆頭上部的余熱，自行回火處理。
    (4)鉆頭淬火后，由自動送料機構送入成品箱中；這種裝置的生產效率為750支/min。

    4.釬焊質量
    感應釬焊，由于加熱過程較快，釬焊操作時，采用手工加釬料是來不及的。通常，釬料及釬劑在預裝時，便預先安置好。釬料可以采用片狀、絲狀粉末等，但不能使釬料閉環，以防止由于釬料自身形成感應電流而過早熔化。

    為了防止硬質合金釬焊時產生裂紋及脫落，可選用釬焊溫度較低的305銀釬料，配合劑102，釬縫可加入紫銅補償墊片。
