(一)鉆頭的基本結構和特點

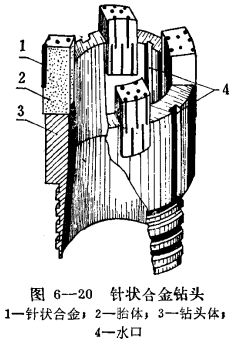

    針狀硬質合金鉆頭是把燒結好的針狀合金塊鑲焊到空白鉆頭上而制成。由針狀合金、胎體和鉆頭體三部分構成，其基本結構如圖6-20所示。
    1.針狀合金部分：即所謂硬質點，它裝鑲在胎體之中，是鉆頭的刃部，是克取巖石的主要部位。
    2.胎體。是包鑲針狀合金的一種假合金塊，亦稱胎塊。胎體是用粉末冶金法制造的。制造胎體是鉆頭的關鍵。
    3.鉆頭體：是鉆頭的鋼體部分，胎體鑲焊在鉆頭體上。

    針狀合金鉆頭與普通合金鉆頭相比，有三個顯著特點:

    (1).多刃：由于采用針狀合金作硬質點，這些點均勻分布在鉆頭唇部，所以較普通合金鉆頭鋒刃多。鉆進時，巖石有較多的自由面，因而有利于鉆頭克取巖石，巖石在多刃的作用下成體積破碎，故鉆速較高，并能鉆進普通合金鉆頭難以鉆進的較硬地層。
    (2).“自磨出刃”：由于采用粉末冶金法制造胎體，鉆進中，胎體隨著針狀合金的不斷磨耗而相應磨耗，形成“自磨出刃”，而且鉆頭唇面積始終不變，直到包鑲的針狀合金磨完為止。與普通合金鉆頭相比，鉆頭刃部不存在“磨鈍”的問題，故鉆速穩定，鉆頭壽命長。
    (3).舍金不易崩落：針狀合金被胎體牢固包鑲，鉆進中合金始終保持微露，故不易崩落，保證了鉆頭有效地克取巖石。

    (二)鉆頭的制造工藝

     1.針狀合金塊的加工
     (1)原料

    針狀合金一日前使用的針狀合金牌號有YG8、YG6、YG4C、YA6等；抗彎強度在140公斤/毫米2以上，硬度HRA大于88。針狀合金直徑1.8～2.2毫米，對于研磨性大的巖層，可以采用較粗的合金(φ2.5以內)。針狀合金長度以1O～16毫米為宜，鉆頭的外徑與內徑采用長12～16毫米的合金(有利于保徑)，鉆頭唇面中間采用長10～12毫米的合金。

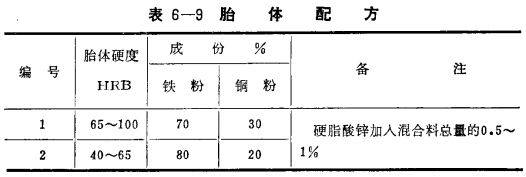

    胎體料一是用鐵粉、銅粉、硬脂酸鋅等粉末原料均勻混合而成。鐵粉在胎體中起骨架作用。銅為粘結金屬，燒結時除了將鋏粉顆粒連接在一起，并能很好地焊接住針狀合金。硬脂酸鋅是潤滑荊，能提高胎體壓制成型性能。胎體配方目前主要用的是兩種(見表6-9)：1號胎體配方的物理機械性能較好，但用銅量較大；2號配方經野外使用也完全符合要求。
    (2)設備：
    燒結法制造針狀合金塊的設備主要有兩大件：一為50噸的壓力機或沖床；二為20千伏安的燒結爐(二帶鉬絲爐或矽碳棒電爐)。此外，還需球磨混料、制作保護氣體等輔助設備。

    (3)工藝流程

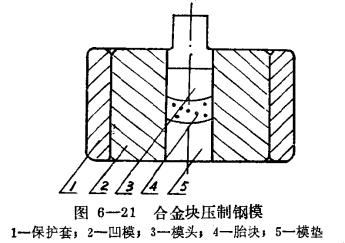

    配料→混料(球磨混料4小時，球料比為3：1)→針狀合金擺裝→在鋼模中冷壓成型，見圖6-21，(壓制壓力5噸/厘米2，壓制密度6.5克/厘米3)→裝舟→燒結(1150℃～1200℃)→成品檢查→包裝出廠。
    2.鉆頭的組裝

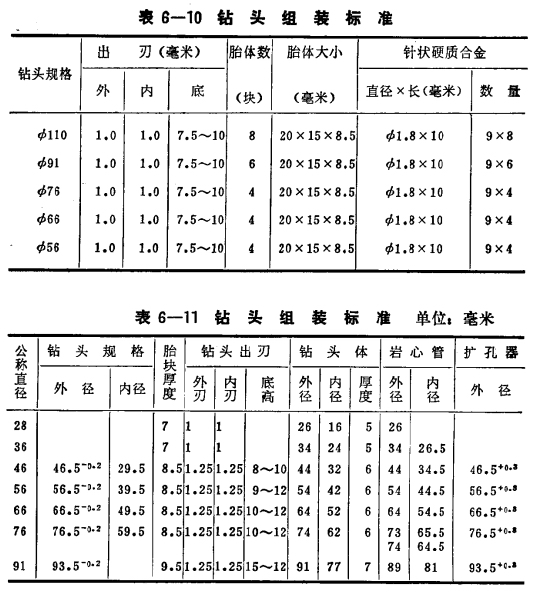

    按照不同口徑將胎體與鉆頭體進行組裝和鑲焊，河南省地質局用的鉆頭組裝的暫時標準如表6-10所示。北京粉末冶金研究所根據配套鉆進的需要建議采用表6-11所示的鉆頭11徑系列和具體配套尺寸。
    在進行鉆頭組裝時，應注意下面幾個問題。

    (1)鉆頭體上鑲嵌胎塊的槽，可以在銑床、沖床或刨床上加工，其寬度應與胎體寬吻合，不需保留任何間隙。
    (2)要將厚度一樣的胎塊組裝在同一鉆頭上，要保持各胎體內外徑的一致，否則將造成內外徑過快的磨損，降低鉆頭的壽命。為了達到內外徑一致的目的，應采用芯子定位鑲牢再焊的方法。
    (3)認真測量鉆頭的外徑，將外徑誤差控制在0.3毫米以內。
    (4)焊溫要控制在930℃～1100℃之間，噴槍火焰不要直接對著胎體，以免破壞胎體的結構和性能。
