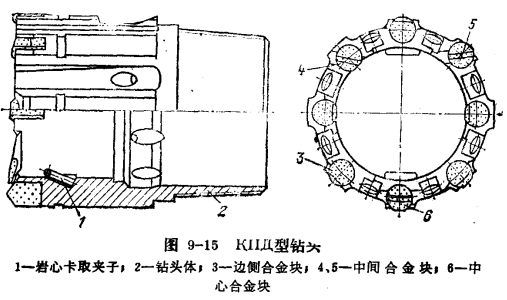

用于單層巖心管的環狀孔底取心鉆頭是帶外錐度螺紋2鑲嵌有硬質合金塊的肋骨式環狀體。用于雙層巖心管的取心鉆頭(圖9-15)僅有外肋骨3。壓縮空氣從內外管之間的環狀間隙經過肋骨之間的斜孔眼進入孔底。
     為了鑲嵌鉆頭，使用直徑15mm，縱向平面的圓柱狀BK-15硬質合金塊。合金塊呈不對稱4(70-75°)或對稱5(110-140°)楔狀體，其預制倒角面寬2-2.5mm。為了提高孔底周邊帶巖石的破碎效果和保持鉆頭直徑，使用了邊側合金塊3，其刀刃出露鉆頭體的內、外表面。

     為了破碎孔底中間部分的巖石，一些合金塊伸展與鉆頭半徑成角度。為了夾住和保持巖心，Kn和KH且型鉆頭配備有特制的n形夾子，它可在鉆頭體的傾斜槽內自由移動。鉆進時夾子可進入槽內，卡取巖心時可從鉆頭內表面伸出5-6mm。鉆取的巖心進入鉆頭內并向上提升夾子。鉆頭提離孔底時，夾子以本身重量和與巖心的摩擦作用而下降并牢靠地把巖心卡在近孔底處的鉆頭內。

     使用KΠC型全面鉆頭進行不取心鉆進。鉆頭唇面做成兩個環狀體并鑲嵌環狀鉆頭所用的硬質合金塊。兩個環狀體相互間可同心，也可偏心放置。這種結構當兩個相鄰的割槽靠近時可以在它們之間不施于附加載荷而破碎巖石。借助內錐度螺紋，Kl_Ic型鉆頭與風動沖擊器的下異徑接頭相連結?？諝馔ㄟ^鉆頭內的孔眼進入內環狀體腔和環狀體之間的空隙，之后經鉆頭外表面的溝槽進入孔底。

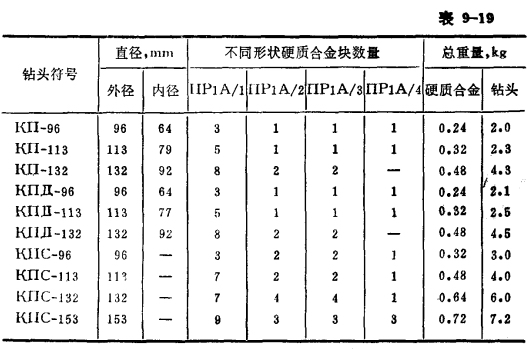

    鉆頭技術規格列于表9-19內。硬質合金塊高度(18mm)有可能讓鉆頭重復磨刃4-5次。
