(一)松軟及中軟巖層中鉆進用鉆頭

      在這類巖層中鉆進的特點是，壓入硬度較小，可在較小的軸向壓力下切入巖石；切入深度大，巖屑的顆粒也較大，但也較易分散成小粒；鉆速較高，單位時間內產生的巖粉量大，要求鉆頭易于排粉。一般講，這類巖層粘結性較大，容易發生糊鉆或遇水膨脹等問題，因此需要大的環隙；巖層的研磨性較小，鉆頭可以選用鋒利的切刃。這類巖層所用的鉆頭有：

      1.肋骨鉆頭

      主要用來鉆進遇水膨脹、粘性大的軟巖層。

      根據肋骨的形式不同，肋骨鉆頭可分為：普通肋骨鉆頭和螺旋肋骨鉆頭兩大類。

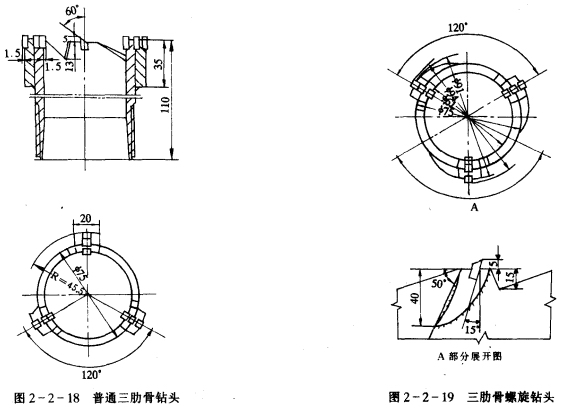

      (1)普通三肋骨鉆頭(圖2-2-18)。這種鉆頭切削具采用Ks73型或YG8、YG4C硬質合金，鉆頭外壁鑲有3塊肋骨，使水流暢通。3組肋骨片呈120°相交焊接在鉆頭體上，肋骨片底面同鉆頭唇面相齊，鉆頭水口為3個直角三角形。該鉆頭適用于鉆進2～4級頁巖、砂頁巖、粉砂巖等較軟巖層。

      (2)三肋骨螺旋鉆頭(圖2-2-19)。這種鉆頭切削具采用G8，K537型硬質合金鑲焊而成。鉆頭體上焊有3片呈454角的螺旋肋骨片，順旋轉方向傾斜。肋骨片寬15～20mm、高35-50mm。適用于鉆進1～5級較軟巖層。鉆進參數，鉆壓為6000-9000N，轉速為200 ～250r/min，水量為150～200L/min。

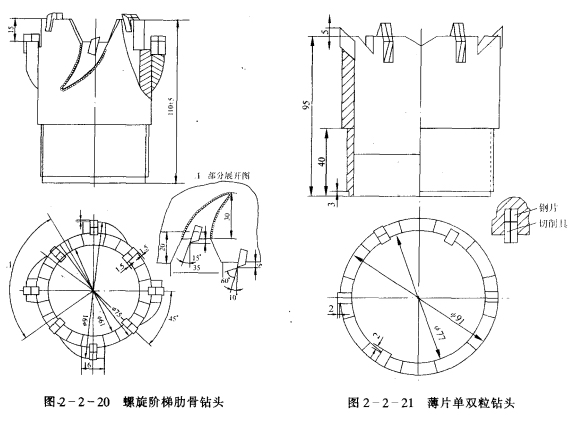

      (3)螺旋階梯肋骨鉆頭(圖2-2-20)。在鉆頭體上焊有呈階梯狀的螺旋肋骨。肋骨焊接牢固，鉆頭的非肋骨部分合金排列成一字形。中間合金起掏槽、擴大克取自由面作用。這種鉆頭適用于鉆進3～5級巖石，如泥巖、粉砂巖等。

      這種鉆頭在軟硬巖互層中鉆進時，可比普通硬質合金鉆頭大幅度地提高鉆進效率和保證巖心采取率。

      2.薄片硬質合金鉆頭

      這種鉆頭適用于鉆進粘結性較小的軟巖。其特點是底出刃較大，適合于切削深度大的條件。其內、外出刃一般也較大，可確保有較大的環狀間隙沖洗巖粉，切削刃尖銳鋒利。這種鉆頭大多具有掏槽刃。

      (1)菱形薄片硬質合金鉆頭。這種鉆頭出刃較大，掏槽刃更為超前，所以更適合于鉆進偏軟的巖石(圖2-2-21)。
      (2)斜角薄片硬質合金鉆頭。這種鉆頭的掏槽刃順圓周鑲焊，比橫鑲的菱形薄片掏槽刃有較大的抗彎能力。

      (二)中硬及較硬巖石中鉆進用硬質合金取心鉆頭

      在這類巖石中鉆進時的特點是，巖石脆性大、粘性小，排粉問題不很突出；鉆進的主要矛盾是碎巖和磨損。巖石的壓入硬度大，為了保證切削具切入巖石，需要有較大的軸向壓力，因此切削具本身應有較大的抗壓、抗彎的強度。在選擇切削具及其排列和布局時，均應創造條件，使其有利于碎巖，有利于抗磨。

      鉆進這類巖石所用的鉆頭也有多種多樣，使用比較廣泛的是分環式和掏槽式兩類。

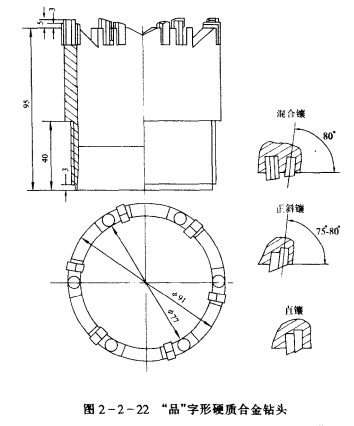

      (1)品字形硬質合金鉆頭。把三顆硬質合金切削具焊成一組，呈“品”字形，中間鑲T105型硬質合金切削具掏槽，兩邊鑲T313型硬質合金切削具擴槽(圖2-2-22)。這種鉆頭適用于鉆進4～6級中硬巖石。如石灰?guī)r、粗砂巖、大理巖等。

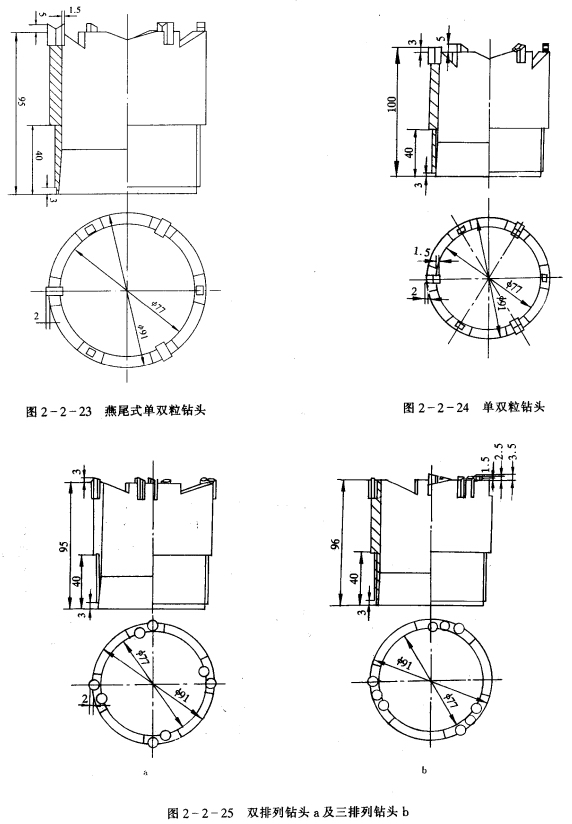

      (2)燕尾補強鉆頭。這種鉆頭采用耶13型硬質合金切削具。其特點是每組切削具中單柱合金的底出刃較雙柱合金的底出刃突出。單柱進行掏槽；雙柱呈燕尾形，對巖石起擴大自由面(擴槽)的作用。鉆頭外周鑲有補強合金，能有效地保持鉆頭外徑，可延長鉆頭使用壽命(2-2-23)。這種鉆頭適用于鉆進4--6級巖石，如砂頁巖互層、砂質泥巖、粗砂巖和砂巖等。
      (3)單雙粒鉆頭(圖2-2-24)。這種鉆頭鑲YG4C K533型合金，適用于鉆進5～6級及部分7級巖石。鉆進參數：鉆壓700～880N，轉速150～200r/rain，泵量120～150L/rain。單雙粒鉆頭應用較廣，是煤田鉆進的主要鉆頭。

      (4)雙排列鉆頭(圖2-2-25a)及三排列鉆頭(圖2-2-2Sb)。

      ①雙排列鉆頭。將鉆頭底唇面分成4～6組，每組按內外出刃規格計算，鑲焊兩粒YG8或YG4C K533、K534中、大八角柱狀合金。適用于鉆進5～6級巖石。鉆進參數：鉆壓7840～11760N。轉速150--200r/min，泵量80～120L/rain。

      ②三排列鉆頭。將鉆頭底唇面分成三等分，即三組。每組鑲焊3粒YG8、YG4C K534型7×15、10×15八角柱狀合金。適于鉆進4～6級巖石。鉆進參數：鉆壓5880～8820N，轉速120～150r/min，泵量80～120L/min。
