1.取芯式硬合金鉆頭

      根據鉆進性質和使用范圍的不同，可分為磨銳式鉆頭和自磨式鉆頭兩大類。

      磨銳式硬合金鉆頭是鉆頭磨鈍后可修磨銳利的鉆頭。這種鉆頭只適應于研磨性小的軟及中硬巖石。

      為了克服磨銳式鉆頭在鉆進中不斷被磨鈍的問題，選用小斷面切削刃(薄片或小圓柱)，使在鉆進中切削刃磨損后與巖石接觸面積保持不變，即不會變鈍，稱為自磨式鉆頭。但這種切削具因斷面較小而抗折斷能力較差。為此需要用鋼片或其他易磨金屬把切削具支撐或包裹起來以增強其抗彎能力。這種鉆頭在鉆進過程中，隨著切削具被磨損，支撐金屬先于切削具被磨掉。從而使切削具經常出露。這種鉆頭鉆進的特點是鉆速基本保持不變。

      2.磨銳式硬合金鉆頭

     (1)松軟及中軟巖層所用的鉆頭。

     1)肋骨式鉆頭。該類鉆頭主要用于鉆進遇水膨脹、黏性較大的軟巖。依鉆頭結構不同，分為螺旋肋骨鉆頭和階梯式肋骨鉆頭。

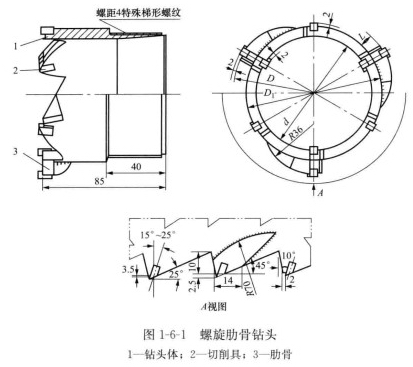

      a.螺旋肋骨鉆頭。采用T105型或T107型硬合金切削具鑲焊而成。鉆頭外面有3塊與鉆頭底唇面呈45°的螺旋，如圖1-6-1所示?；剞D(zhuǎn)鉆進時，流通載面大，可使孔底干凈·從而提高鉆進效率。

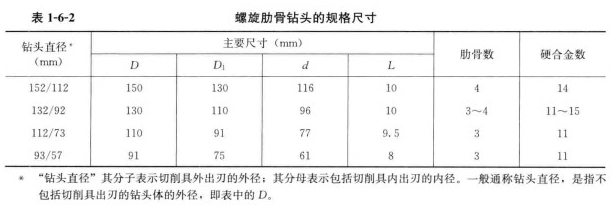

     螺旋肋骨鉆頭適用于鉆進2～5級較軟的巖層．覆蓋層，黏土層，風化砂巖及鋁土頁巖等。螺旋肋骨鉆頭的規格尺寸見表1-6-2。

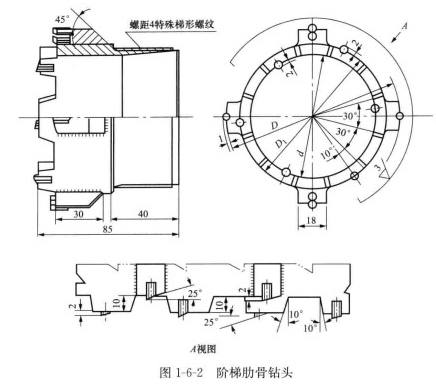

     b.階梯肋骨鉆頭。該類鉆頭是用T105型硬合金切削具鑲焊而成的，如圖1-6-2所示。該類鉆頭的特點是肋骨片較厚，水口寬，鉆進時孔底呈階梯狀?？摄@進3～5級巖層，如頁巖、砂頁巖和膠結不緊密的砂巖等。

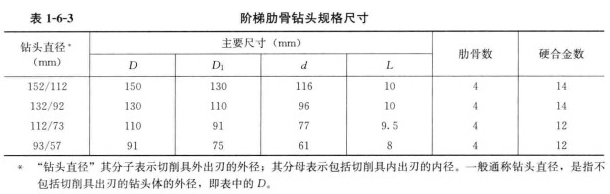

     階梯肋骨鉆頭的規格尺寸見表1-6-3。
     2)薄片硬合金鉆頭。該類鉆頭主要用以鉆進黏結性較小的軟巖。鉆頭的特點是：底出刃較大，內、外出刃一般也較大，以保證有較大的間隙沖洗巖屑。切削刃尖銳鋒利，多采用有掏槽刃的結構。

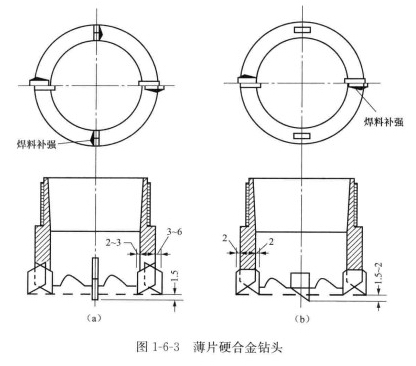

      薄片硬合金鉆頭如圖1-6-3所示，圖為菱形薄片鉆頭，出刃較大，掏槽刃更為超前；圖為斜角薄片鉆頭，其掏槽切削具順圓周鑲焊，它比橫鑲的菱形薄片鉆頭的掏槽刃有較大的抗彎能力。菱形薄片鉆頭與斜角薄片鉆頭相比，更適合于鉆偏軟的地層。
    (2)中硬及較硬巖層用的鉆頭。在該類巖層中鉆進的特點是：巖石的壓人硬度較大。為了保證切削具切人巖石，需有大的軸向壓力，因此要求切削具有承受較大的抗彎能力；切削具切入深度較小，鉆速相對較低，所以單位時間產生的巖粉量也較軟巖要少；同時一般巖石脆性較大、黏性小，排粉問題不很突出。因此，在這類巖層中鉆進，主要的問題是碎巖和磨損。故切削具的排列應創造條件，有利于碎巖，有利于硬合金抗磨。

      這類巖層在地質勘探鉆進中所占的比例較大，鉆頭的種類也多。按切削具在鉆頭上排列的特點，分為分環式和掏槽式兩大類。

      1)分環式。其特點是將孔底環狀面分為數環進行分別破碎。按鉆頭結構不同，其典型的鉆頭如下。

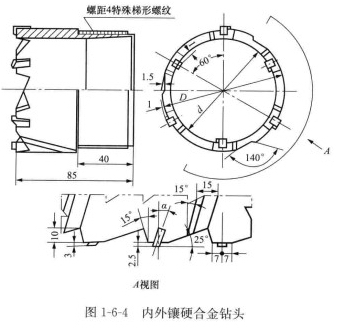

      a.內外鑲硬合金鉆頭。圖1-6-4所示為內外鑲硬合金鉆頭。鉆頭上鑲有T105型硬質合金，在較硬的巖層也可鑲T110型硬質合金。內外出刃一般為1～2mm，底出刃為2～3mm。切削具可斜鑲也可直鑲，孔底形成二環階梯。這類鉆頭適用于3～5級巖層，如均質石灰?guī)r、大理石、較松散的砂巖和頁巖等。

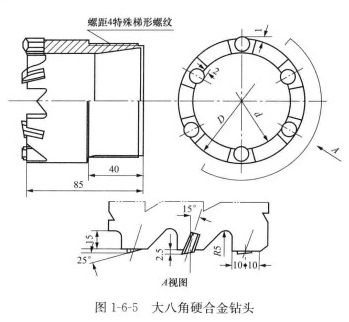

     b.大八角硬合金鉆頭。圖1-6-5所示為大八角硬合金鉆頭。鉆頭壁厚10mm，鑲焊T110硬質合金，可斜鑲也可直鑲。用以鉆進5～7級和部分8級不均質巖層。如長興灰?guī)r、石豐化灰?guī)r、凝灰?guī)r等。
      C.扭方柱硬合金鉆頭。把方柱硬合金切削具扭轉45。鑲焊，有利于碎巖和排粉，特別是負斜鑲后，接觸巖石的面積減小，抗彎性能增強。

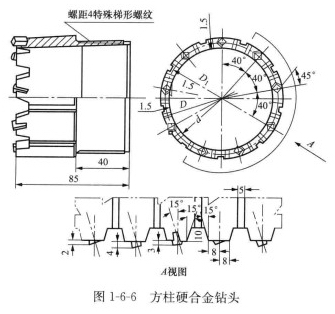

      圖1-6-6所示為一扭方柱硬合金鉆頭，也稱“負前角階梯鉆頭”。該鉆頭鑲焊T105型硬合金切削具。方柱切削具扭轉45%分內、中、外3環分布。并把切削具鑲成10°～15°負前角斜鑲。3環的底出刃不同，成階梯狀。這種鉆頭的特點是能承受較大的軸向壓力,不易崩刃，但鑲焊較難。扭方柱硬合金鉆頭可鉆進5～7級及部分8級中硬巖層。特別適用于鉆進研磨性大、均勻性差的巖層。如輝長巖、玄武巖、砂巖、風化的輝綠巖、閃長巖、石豐化的頁巖和石灰?guī)r等。
      2)掏槽式。一般用中環切刃掏槽，再用內、外切刃擴槽。采用掏槽方式更有利于碎巖，特別是在較硬的巖層中有好的效果。其代表性的鉆頭如下。

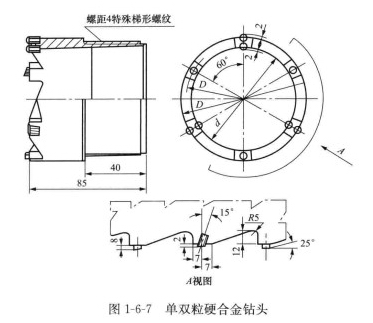

      a.單雙粒硬合金鉆頭(圖1-6-7)。鉆頭上鑲焊T105型硬合金切削具，單粒掏槽，雙粒擴槽。該鉆頭鉆進研磨性的4～5級及部分6級鐵質及鈣質砂巖，效果較好。鉆進軟硬互層，可獲得更好的效果。

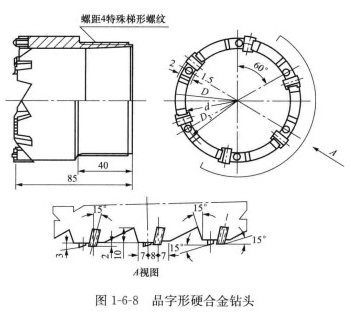

     b.品字形硬合金鉆頭(圖1-6-8)。把3顆硬合金切削具焊成組呈品字形，中間鑲焊T105型硬合金切削具掏槽；兩邊鑲焊T107型硬合金切削具擴槽。該鉆頭可鉆進4～6級中硬巖層，如石灰?guī)r、大理巖等。切削具可斜鑲也可直鑲。

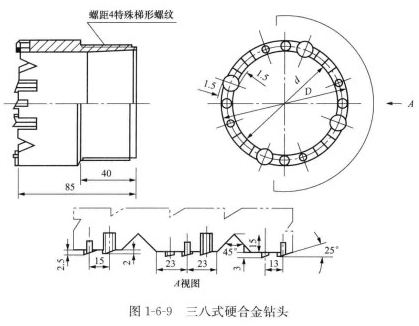

    C.三八式硬合金鉆頭(圖1-6-9)。該鉆頭用小、中、大八角柱狀硬質合金切削具順序排成一組。形成連續掏槽、擴槽的碎巖作用，切削刃較耐磨6該鉆頭適用于鉆進5～7級多裂隙的地層。

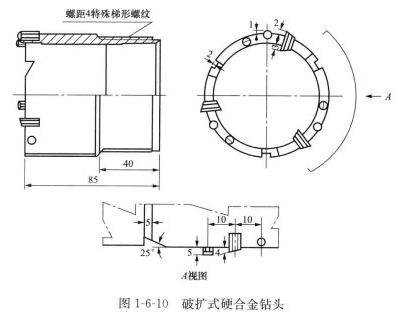

    d.破擴式硬合金鉆頭。圖1-6-10所示為“2345”破擴式硬合金鉆頭(以出刃值命名)。鉆頭上鑲焊有經過修磨的八角柱狀硬合金切削具，每3顆成一組。前面硬合金切削具的刃尖呈順周邊的一字形，底出刃最大，起掏槽作用；中問的硬合金切削具鑲焊在靠外側，起擴槽作用；后面的硬合金切削具是橫鑲的，兩端都有刃，起保徑(擴徑)作用。3顆硬合金切削具的出刃，由后向前分別為2、3、4、5mm。該鉆頭適用于鉆進4～5級大理巖、砂礫巖、礫巖等巖層。
    有時將鉆頭中的前一顆硬合金切削具去掉，用以鉆進2～4級泥質細砂巖地層。這種鉆頭稱為“2 3 4”型鉆頭。

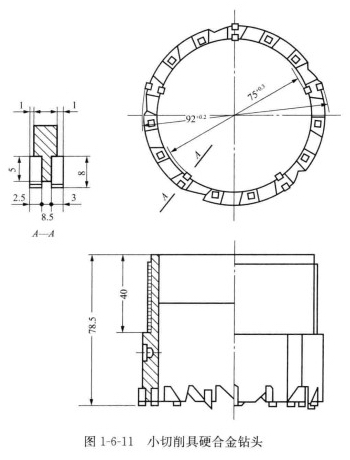

    e.小切削具硬合金鉆頭(圖1-6-11)。這種鉆頭采用3mm×3mm小斷面方柱硬合金切削具。把孔底環狀面分為4環。由兩個主切削具分別在中問掏槽，兩個副切削具分別在內、外擴槽，4個切削具構成一組。這種鉆頭用于鉆進5～6級的中硬巖層，如灰?guī)r、泥質板巖等。
     這種鉆頭的特點是一個鉆頭上的切削具數目較多。如圖1-6-11所示的鉆頭上鑲有6組切削具共24顆硬合金，具有小刃多刀的特點。

      3.自磨式硬合金鉆頭

      自磨式硬合金鉆頭主要用于鉆進硬而研磨性大的可鉆性5～8級及部分9級巖石。自磨式鉆頭的切削具由硬質合金和支撐體兩部分組成。硬合金切削具有針狀合金、薄片合金和碎合金粒等：支撐體采用軟鋼片和軟鋼柱或粉末冶金等作胎塊。

      (1)針狀硬合金鉆頭。

      1)胎塊式針狀硬合金鉆頭。針狀硬合金胎塊見圖1-6-12，胎塊式針狀硬合金鉆頭見圖1-6-13。

      2)鋼柱式針狀硬合金鉆頭。這種鉆頭與上述胎塊式針狀硬合金鉆頭的不同之處是用φ2mm×10mm的針狀硬合金嵌在φ6～φ9mm的軟鋼柱中。針狀硬合金是破碎巖石的硬支點．軟鋼柱是支撐體。在一個軟鋼柱中嵌有兩根針狀硬合金，在另一軟鋼柱中嵌有3根針狀硬合金，這兩個鋼柱體構成一組，完成9mm寬的孔底環槽的碎巖工作。鋼柱式針狀硬合金鉆頭如圖1-6-14所示。

      這種鉆頭可有效地鉆進5～8級巖層。
      (2)薄片硬合金鉆頭。圖1-6-15所示為單雙柱薄片硬合金鉆頭。這種鉆頭比普通硬合金鉆頭在鉆進5～7級研磨性打的巖層時，具有較大的優越性。
