(1)鉆、擴兩用淺孔鉆

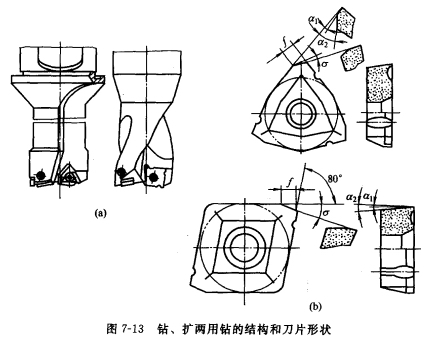

    由西安石油學院王世清、朱林研制的鉆、擴兩用鉆，如圖7-13所示。其特點如下。
    ①內、外各刀片均沿徑向排列，各刀片在其回轉運動軌跡不重疊的那條切削刃的后面上開有魚肚形分屑槽。
    ②兩種結構刀片的類型配置為：

    a.內、外刀片均為凸三邊形(等邊不等角六邊形)。

    b.內刀片正方形，外刀片菱形。

    外刀片不修磨時用于鉆一般孔，當外刀片修磨成帶修光刃的刀片時，用于鉆精孔。

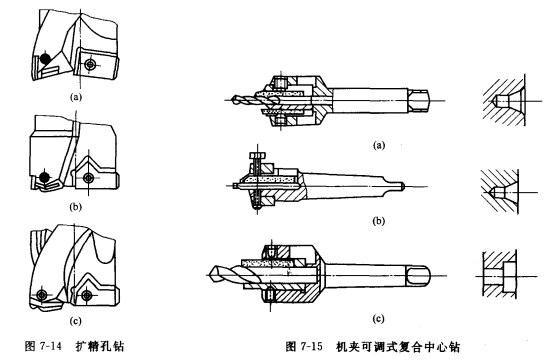

    ③內刀片槽部分與鉆體外緣開通，用導向塊更換內刀片后即可用于擴精孔，如圖7-14所示。導向塊徑向尺寸比外刀片小0.005～0.025mm，軸向滯后外刀片外緣尖0.1～0.5mm。

    切削試驗證明，這種新型鉆、擴兩用硬質合金淺孔鉆切削平穩、鉆孔質量高、分屑可靠、排屑順暢。

    (2)機夾式復合中心鉆太原工具廠研制成機夾可調式復合中心鉆，共四種形式，可加工A、B、C三種形式的中心孔和一般沉頭孔，于1990年獲得國家專利(89218830.8)，圖7-15為其結構示意圖。中心孔采用普通鉆頭或中心鉆，排屑順利，定位錐面、護錐面用硬質合金刀片切削，可大幅度提高切削效率。鉆體結構簡單、易于制造，且可重復利用。
