一、硬質合金鉆模結構

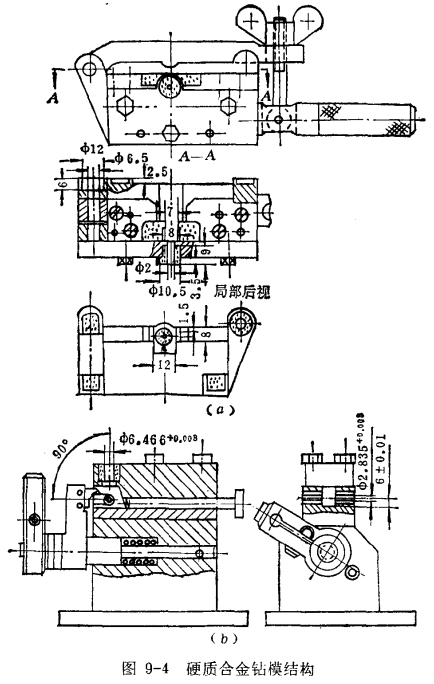

      硬質合金鉆模結構如圖9-4所示。
      二、硬質合金鉆橫的制造
      硬質合金鉆模的套管與鑲硬質合金的定位基面本體采用45號鋼、50號鋼或40Cr鋼制造，不需淬火。定位基面未鑲硬質合金的可采用T8A、T10A鋼制造，并需淬火。套管和定位塊用YG6或YG8合金制造。

      鉆模采用硬質合金套管，則鉆模體上孔的精度要求不高，加工方便，一般利用氧化銅粘結劑固定。套管與基孔的單面配合間隙為0.2～0.25毫米。粘結時用量規調整尺寸精度，但要防止量規和樣柱粘結在一起，可在量規和樣柱表面涂上一層錠子油。在粘結荊未凝固前，將量規和樣柱取出。為了不使粘結劑流出過多，可在粘結孔上開幾遣環形槽。當各部尺寸加工完畢后，即可進行裝配。裝配好后，用量規和樣柱插入孔中進行檢查。

      若鉆模除硬質合金套管外，所有定位面都鑲有硬質合金定位塊時，模體可不必淬火，鑲塊可采用氧一乙炔焰焊接。套管則用環氧樹脂膠合，膠合面，單面留間隙0.1～0.15毫米，以保證膠合層厚度。
