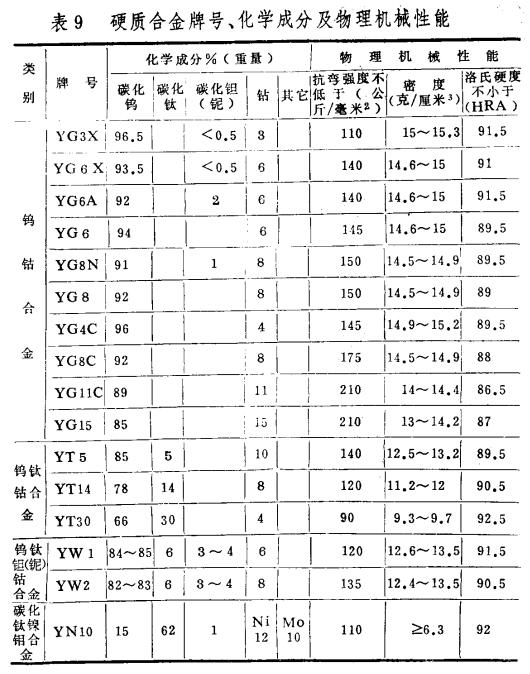

冶金工業(yè)部標(biāo)準(zhǔn)YB849—75，規(guī)定了鎢鈷合金、鎢鈦鈷合金、鎢鈦鉭(鈮)鈷合金及碳化鈦鎳鉬合金四類(lèi)硬質(zhì)合金各種牌號(hào)的化學(xué)成分和物理機(jī)械性能(表9)。
    由表9可以看出，各種牌號(hào)的硬質(zhì)合金，隨著化學(xué)成分的變化，其物理機(jī)械性能的變化如下：

    (1)鎢鈷類(lèi)硬質(zhì)合金：鎢鈷類(lèi)硬質(zhì)合金中的含鈷量增加時(shí)，硬度下降，而抗彎強(qiáng)度提高。粗晶粒硬質(zhì)合金的硬度低于一般晶粒和細(xì)晶粒的硬質(zhì)合金，但其抗彎強(qiáng)度提高。加入少量碳化鉭(鈮)的硬質(zhì)合金，其高溫硬度及高溫強(qiáng)度有所提高，抗氧化性能得到改善。

    (2)鎢鈦鈷類(lèi)硬質(zhì)合金：鎢鈦鉆類(lèi)硬質(zhì)合金比鎢鈷類(lèi)硬質(zhì)合金的硬度、高溫硬度、耐磨性及抗氧化性都高，但抗彎強(qiáng)度、抗壓強(qiáng)度及導(dǎo)熱性等有所降低。在鎢鈦鈷類(lèi)硬質(zhì)合金中，當(dāng)各牌號(hào)的含鈷量增加時(shí)，硬度下降，抗彎強(qiáng)度提高。當(dāng)碳化鈦的含量增加時(shí)，硬度及高溫硬度提高，抗彎強(qiáng)度隨之降低。

    (3)鎢鈦鉭(鈮)鈷類(lèi)硬質(zhì)合金：鎢鈦鉭(鈮)鈷類(lèi)硬質(zhì)合金，是在鎢鈦鈷類(lèi)硬質(zhì)合金的基礎(chǔ)上，以碳化鉭(鈮)取代一部分碳化鈦而構(gòu)成的。因此，它具備了鎢鈦鈷類(lèi)硬質(zhì)合金的特性。由于加入了碳化鉭(鈮)，其抗彎強(qiáng)度稍有提高，而熱硬性明顯提高，所以這種合金的切削性能比鎢鈷類(lèi)及鎢鈦鈷類(lèi)硬質(zhì)合金好。

    (4)碳化鈦鎳鉬類(lèi)硬質(zhì)合金：這類(lèi)硬質(zhì)合金由碳化鈦和粘結(jié)合金鎳、鉬構(gòu)成。YN10合金的碳化鈦含量高達(dá)62%，碳化鈦的硬度和耐磨性高于碳化鎢，并且有高的熱硬性。
