硬質合金刀具的刃磨，應選擇最佳的列磨參數，以保證質量和勞動生產率高。刀具的結構對刃磨的效果有很大影響。在設計硬質合金刀具時，應考慮使刀具的刃磨面積盡可能減小，以提高刃磨效率。

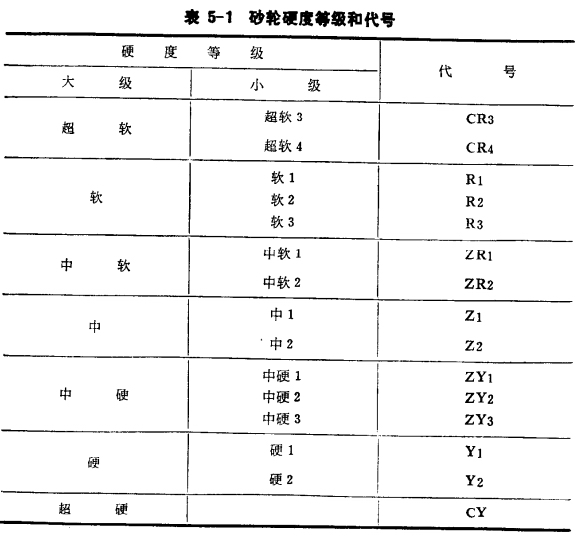

      磨削硬質合金常用的是綠色碳化硅砂輪。研磨拋光，則多用碳化硼或金剛石粉。砂輪硬度等級見表5-1。

      一、碳化硅砂輪的選擇

      刃磨硬質合金的砂輪是用碳化硅制作的。碳化硅有綠色和黑色之分。綠色碳化硅所含的雜質較黑色的少，磨削性能也較黑色碳化硅高15～20%。在刃磨鎢鈦鈷合金和低鈷的鎢鉆合金時，黑色碳化硅砂輪較綠色碳化硅砂輪易產生燒傷和裂紋。刃磨硬質合金刀具時，推薦采用綠色碳化硅砂輪。

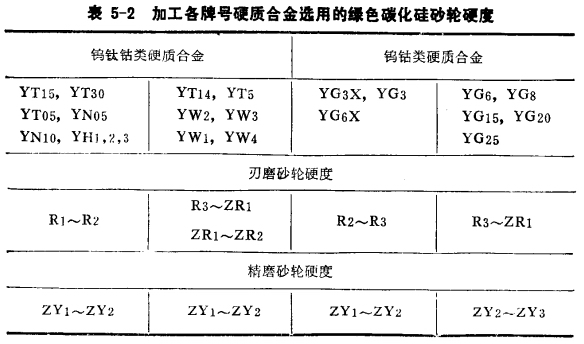

      根據被加工刀具的材料來選擇砂輪。材料的硬度愈高，砂輪的磨粒愈易磨鈍。粘結劑應能保持磨粒到磨鈍時使磨粒自動脫落而露出新的磨粒。因此，在刃磨硬質合金刀具及零件時，選用的是最軟的月級砂輪或中軟級ZR。加工各牌號硬質合金用的綠色碳化硅砂輪硬度選擇表5-2。

    選擇碳化硅砂輪時應注意：
    (1)砂輪與工件的接觸面愈大，砂輪應愈軟；
    (2)在使用紳粒度的砂輪時，應選用較軟的砂輪；
    (3)在加工過程中，工件使用機械夾固時，砂輪硬度應較軟；
    (4)加工時，使用冷卻液可以提高砂輪的使用壽命。

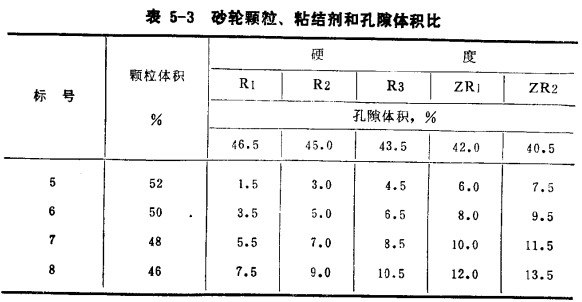

     砂輪的結構  不同的材料選擇不同結構的砂輪。砂輪共分18個標號，其結構取決于磨料顆粒度、粘結劑和孔隙度。加工硬度合金用的砂輪結構見表5-3。砂輪形狀及簡圖見表5-4。平行砂輪大多用于加上硬質合金切削刀具。鉆頭專用磨床使用平行砂輪及雙面凹帶錐砂輪。單斜邊砂輪和雙斜邊砂輪用于磨削硬質合金滾齒刀及其他專用齒形的切削刀具。

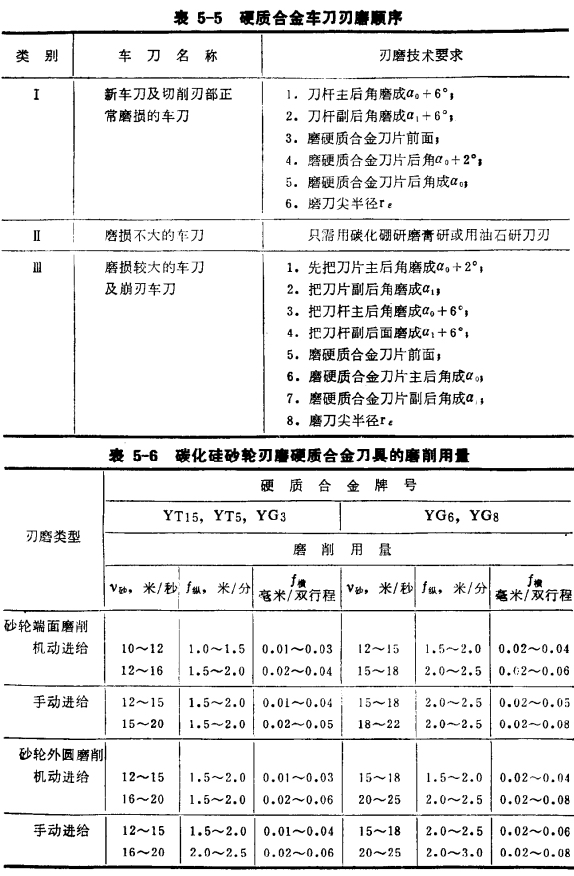

     杯形砂輪及碗形砂輪，主要用于萬能磨床，磨硬質合金車刀、銑刃、餃刀、拉刀、插齒刀及擴孔鉆等。碟形砂輪用于加工硬質合金沖頭上的槽溝等。磨量具砂輪，用于磨鑲硬質合金的外徑量規和游標號尺的兩個測量端面。硬質合金車刀刃磨順序見表5-5。

     二、磨削用量的選擇

    在選擇刃磨硬質合金刀具的磨削用量時，應注意：
    (1)保證刃磨表面的精度符合圖紙和工藝條件要求：
    (2)刀具的切削刃應銳利、平直無缺口；
    (3)刀具表面不應有顯微裂紋和粗視裂紋。
    用碳化硅砂輪刃磨硬質合金刀具的磨削用量見表5-6。
    在刃磨YT30和YG3X合金刀具時，磨削用量應較表中規定者降低20～25%；不使用冷卻液的砂輪轉速和縱向進給量應降低15～20%，橫向進給采用最小值；采用冷卻液刃磨時，冷卻液的成分為：2.0～3.0%的Na2CO3水溶液，3.0～5.0%的乳濁液，或1.0%三乙醇胺加0.3%的硼砂。

    在平面磨床l二磨削硬質合金模具及其他零件時，采用下列的磨削用量：砂輪圓周速度V砂=15米/秒；?縱=4.0～6.0米/分；?橫=1.0～3.0毫米/行程；ap=0.01～0.03毫米。在外圓磨床上磨削時采用下列的磨削用最：砂輪圓周速度V砂=15米/秒；?縱=0.5～1.0米/分；


     三、注意事項

     硬質合金硬度高，脆性大，導熱系數小，給刃磨帶來了很大困難。硬度高，就要求用較大的磨削壓力，導熱系數低，又不允許產生過大的磨削熱量。因此，對硬質合金刀具的刃磨，不僅要求砂輪有較好的自礪性，還必須有合理的刃磨工藝，使之有較好的散熱條件，減少磨削裂紋的產生。

     硬質合金的硬度愈高，選用的砂輪應愈軟；硬度較低的合金，可以選擇較硬的砂輪。手工刃磨，可選用較硬的砂輪；機械夾持刃磨，則應選用較軟的砂輪。

     如砂輪硬度太高，而又無合適的砂輪時，可以降低砂輪速度或?qū)⑸拜嗊M(jìn)行軟化處理，其軟化處理方法是：將砂輪置于濃度為20%的KOH溶液中，煮沸0.5～2小時，煮沸時間，視降低硬度的要求而定。溶液在煮沸過程中，因蒸發變濃，所以，應注意加水，以保持20%的濃度。在刃磨過程中應注意：

    (1)防止過熱現象。在刃磨硬質合金刀具時，溫度高于600℃，刀具就會氧化變色。刃磨時過熱，容易使硬質合金刀具產生裂紋。所以，刃磨時應盡量防止發生過熱。使用冷卻液，可以消除過熱。但冷卻液的供給必須充足，切忌斷續或點滴供給，直至刃磨過程結束時才能停止供液。

    (2)應勤修砂輪。為了盡量減少或盡可能散掉磨削熱量，對刃磨性能差的高鈦合金刀具如YT30，除采用很小的刃磨壓力外，還應保持砂輪良好的磨削性能，故應勤修砂輪。在刃磨時，如聲音很響，鷹削面發光時，說明砂輪已經磨鈍，應用砂輪修整器進行修整后，才能繼續使用，否則也會使刀片產生裂紋。

    (3)刃磨時用力不宜過猛。若用力過猛，砂輪與刀具的摩擦力增大，刀具的溫度就會急劇升高，甚至發紅，引起合金片爆裂。

    (4)刃磨硬質合金刀具時，應使刀體部分先接觸砂輪，然后再磨合金刀片部分。退刀時，則應先使合金刀片部分離開砂輪，這樣可不致將已磨好的刀刃被砂輪打壞。成批刃磨刀具時，可以20把為一組，交替輪換磨削。采用先預磨刀體，再粗磨硬質合金刀頭，最后精磨刃口的磨削方法。

    (5)硬質合金刀具的刃磨，要經過粗磨和精麝。粗磨采用的砂輪粒度為36～46，精磨則采用粒度為80～100的砂輪。無淪是粗磨或精磨，砂輪機的軸向串動和徑向跳動均應調整好。同時，還要注意砂輪的旋轉方向，必須迎著刀刃。并注意先磨前角，再磨后角，以免崩刃。


    四、刀具的研磨
    硬質合金刀具經過研磨后，刀具壽命可以提高50～80%，而且還可以提高加工件表面的光潔度。

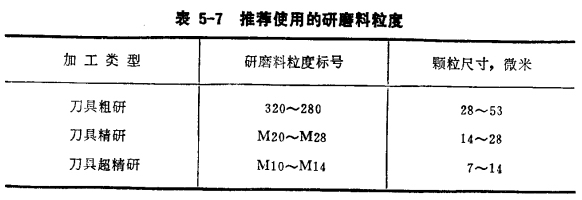

    研磨時，使用碳化硼作研磨劑，鑄鐵作研磨盤。常用的碳化硼粒度見表5-7。
    研磨劑的成分，按下列比例配制：
    碳化硼    85%(70%)；
    石蠟(或錠子油)15%(30%)
    研磨系手工操作，壓力不得大于l公斤，研磨盤的轉速為1～1.5米/秒，每把刀具的研磨時間為1～2分鐘。

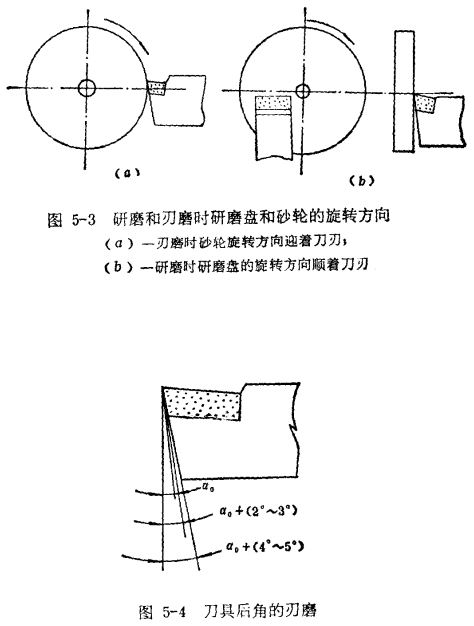

    研磨和刃磨時，研磨盤和砂輪旋轉方向有所不同，如圖5-3所示。
    無論研磨或刃磨，磨床上都應有一個可以任意調整角度的工作臺，以保證磨出所需的角度。
    刀具后角，最好分三步磨成不同的角度，如圖5-4所示。
    (1)a。+(4°～5°)刀桿后角用氧化鋁砂輪磨出，砂輪粒度為36～46；
    (2)a。+(2°～3°)刀片后角用綠色碳化硅砂輪磨出，砂輪粒度為36～46，同時磨出r。和rc；
    (3)精磨后角，采用粒度為80～100的砂輪精磨，然后研磨成最終所需的角度。
    各幾何角度，應在(2)步磨出。若延至第(3)步再磨，不僅浪費時間，且易產生裂紋。
