鎢鈦鈷類硬質合金(代號YT)除含wc和Co外，還含有TiC 5%～30%，常用的牌號有YT5、YTl4、YTl5、YT30等。牌號中的Y表示硬質合金，T表示TiC，T后面的數(shù)字表示TiC含量。

      ①硬度  YT類硬質合金的硬度之所以高于YG類，是因為TiC的硬度(3200HV)比WC的硬度(2400HV)高的緣故。硬質合金中含TiC愈多，則硬度愈高，耐磨性就愈好，抗月牙洼磨損能力也愈強。例如，YT5的硬度為89HRA，YTl5為91HRA，YT30則為92.5HRA。

      ②強度當含鈷量相同時，YT類硬質合金的抗彎強度比YG類低，而且碳化鈦含量愈高，強度就愈低。例如，含鈷量均為6% 的YTl5和YG6比較，前者的抗彎強度為115kg/mm2，比YG6低30 kg/mm2。YT30的抗彎強度僅為90kg/mm2，比YTl5還低25kg/mm2。

      ③沖擊韌性YT類硬質合金的沖擊韌性比YG類還要低。隨著TiC含量的增加，沖擊韌性則降低。例如，YTl4的沖擊韌性為0.07kg·m/cm2，YT30則為0.03kg·m/cm2。由于YT類硬質合金的沖擊韌性更差，因此更不能承受大的沖擊和振動。

      ④導熱性TiC的熱導率比WC的熱導率更低，故YT類硬質合金的導熱性比YG類的更差。例如，YTl5的熱導率還不及YG6的一半，而且硬質合金中含TiC愈多，其導熱性也愈差。

      ⑤黏結性TiC可提高硬質合金的黏結溫度(表2-9)，阻止硬質合金元素的擴散。YT類硬質合金發(fā)生黏結的開始溫度為700  900℃，發(fā)生擴散的開始溫度為1000℃左右，其抗黏結能力比YG類要好。

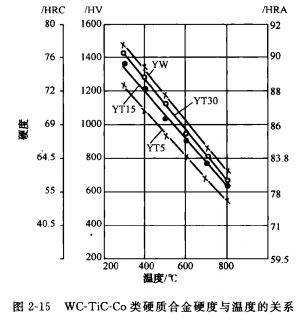

       ⑥耐熱性  YT類硬質合金的耐熱性高于YG類。TiC含量愈高，硬質合金的耐熱性也愈好。YT 30的高溫硬度高于YTl5，更高于YT5。隨著溫度的升高，YT類硬質合金的硬度也會下降，如圖2—15所示。在800。C時的硬度相當于常溫時的35%～45%。TiC含量愈高，則硬度下降的幅度就愈小。
       YT類硬質合金的抗彎強度雖然也隨溫度的升高而下降，但其變化較小。如YT30即使在1000"C的高溫下仍具有常溫時的強度值。YT類硬質合金的抗氧化能力也高于YG類。在高溫下，YT類硬質合金的氧化損失比YG類小很多，而且含TiC愈多，其抗氧化能力也愈強。

      由于不同牌號硬質合金的耐熱性不同，允許的切削速度也不相同。在其他條件相同時，YT30的切削速度可比YTl5提高40%～50%，而YT5的切削速度則為YT15的60%～70%。
