切刀(車刀、刨刀等)是最通用的刀具。因此，怎樣送取裝有硬質合金的切刀切割部分合理的幾何形狀，是很重要的事。
      對于刀具的幾何形狀，現有幾種不同的間解。前面的形式有用直線B型的，也有用弧線型的(見下面表1之圖)。后角a輿切削刃斜角λ的大小變動很大。但不管甚至被加工材料都可用同一幾何形狀，就是須變更切削速度。全蘇工具研究所根據研究與工廠實際經驗，編訂了刀具切削部分的幾何形狀（按加工性質而變）的表格。
      刀具在切割金屬時，由於刀具封加工材料發生摩擦，而發生磨損。磨損的部位分兩面：後面及前面。
      刀具的后面及切削刃對切削面及被加工面發生摩擦，含把刀具切創刃及后面拉成細粒而脫落下來。切下的切屑封刀具前面發生摩擦?xí)谇懊嫔闲纬尚A坑。
       磨損的程度與尺寸，主要決定於切削的溫度與切削力。若在切削溫度不高的條件下切割，刀具的前面，實際上并不發生圓坑，這時的磨損徒切削刃向后面發展。
       在發生高溫的切削條件下，刀具前面發生甚大的圓坑；這種磨損由于破壞了切削刃和使後面的磨損于劇烈而減少了刀具的工作壽命。

     刀具的磨損與下列因素有關：
     1.被加工材料的物理機械性質；
     2.刀具材料的物理機械性質；
     3.刀具磨損面的狀熊；
     4.切割時所用冷卻潤滑劑的化學物理性質；
     5.切屑的寬度輿厚度；
     6.切削速度；
     7.刀具切削部分的幾何形狀。

      上述每一因素在單獨和共同作用下，可以決定刀具的強度和使用壽命。因此，加工過程是否合理，輿上速因素的的具體選擇有關，并需考慮到對施工操作有些什么要求。
      因此，選擇刀具切削部分的幾何形狀，須以分析刀具磨損情形及其強度為主要依據。
      使刀具發生磨損的原因，是作用於它上面的力與切削中發生的熟度。硬質合金刀具在標準切割速度下的磨損，發生在主切面后面和前面上，這是正常的磨損。在約等于高速鋼刀具的切削速度下，磨損主要發生于后面。

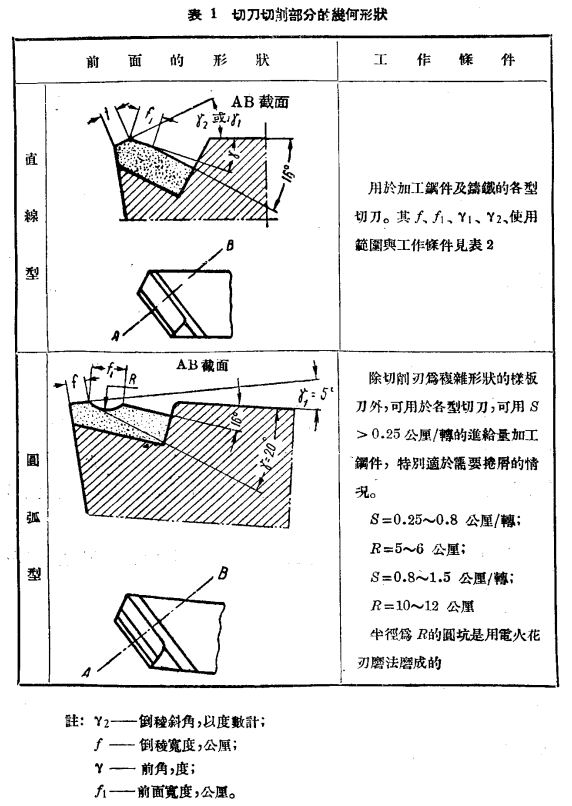

      全蘇工具研究所考慮到所有上述因素的影響，定出切刀切削部分的標準幾何形狀(見表1)。

       對切刀的前面，研究所依據工作條件的不同，提出了兩點形式：直線型的與弧線型的。直線型中又根據工作條件的不同，分為三類：1a、16及IB(表2)。負的前角可以減輕刀具的崩裂。負前角(IB型)用於橫床、夾具、刀具間剛性大的工作條件下，或用于有沖擊性載荷及機床動力充足的工作條件下。

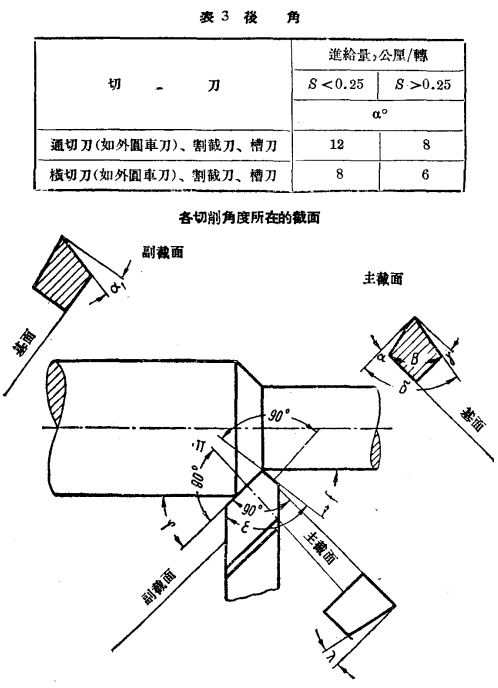

       在標準中后角後的大小是考慮到刀具的磨損性質及切削刃的強度的（表3）。

       后角的大小是隨后面最適當?shù)哪p增加而增加的。并且，若用約等于高速鋼刀具的切削速度工作，那么宜增加后角，減小前角。

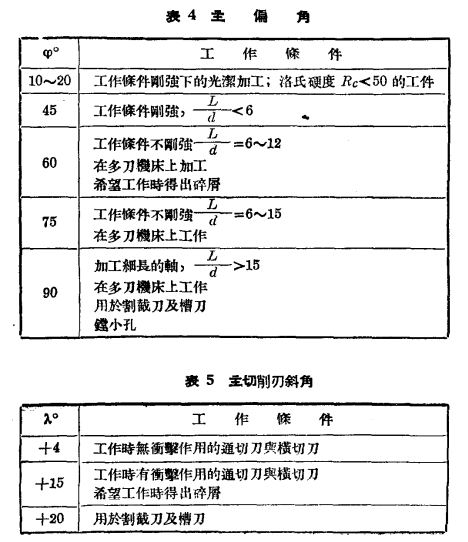

      主偏角（表4）宜盡量取小；同時，最好把切屑厚度選得不變和選較大的進給量，但不要忘記，只有在機床、工件及刀具系統剛性大和機床動力充足的條件下才應使用小偏角。
       主切削刃斜角對切屑走屑方向有影響，對沖擊時的切削力大小有影響，也就是對刀具的壽命有影響。在有沖擊性載荷的條件下，這角度應選在15-20°之間（表5）。

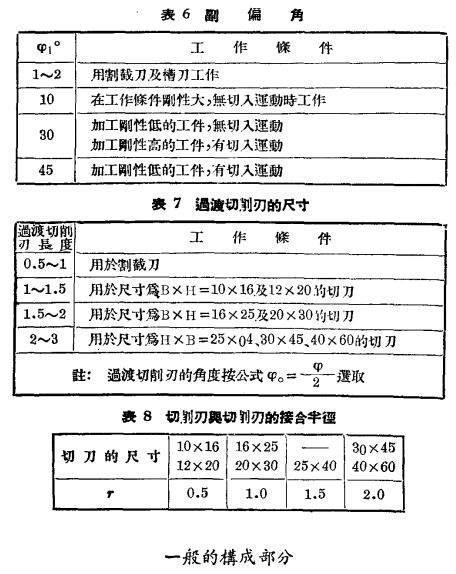

       減小副偏角（表6）可以增加刀具的壽命，在有切入運動的工作條件下，這角度應選大些。
       刀尖半徑或過渡切削刃的長度和角度（表7、8），課按刀具的尺寸和工作條件選取。但不要忘記，半徑和過渡切削刃的長度越大，切削力也就越大，這樣一來，機床、工件、刀具系統間的剛性也應越大。
      蘇聯標準，ΓOCT2320-23規定著裝有硬質合金的切刀刀桿的截面，外圍車刀、平面車刀及精車車刀除用矩形刀桿外，還用正方形刀桿，因?yàn)樵谕唤孛娣e下，正方形截面的刀桿比較善于抵抗復雜的彎曲變形。除此以外，在正方形斷面的刀桿上安裝硬質合金刀片，要比較方便些。
      凡截面積相等的矩形及正方形刀桿，所需要刀片的尺寸都是一樣的。
      在蘇聯工廠中所用的許多切刀上，刀片厚度C與矩形刀桿高度H之比，都取成下列之?dāng)?shù)值：C/H=0.16-0.20。
      根據這個關系，刀片的厚度與刀桿高度可在下表中選?。?br />       刀片的厚度若選得比上表削，會減少刀具可以重磨（用鈍后再磨）的次數，并且可能使刀具損裂；選得比此表列數字大，又會使硬質合金的使用不合理。
      刀桿材料的選擇，應從快速車削及刨削時對切刀的剛性要求出發。根據ΓOCT380-41,宜選用熱處理后洛氏硬度RC=30-40的鋼6做刀桿。
      每一型切刀的尺寸，須從截面和長度兩方面的等級加以確定。
      彎頭外圓車刀、槽刀和刨刀，宜使用封閉式?jīng)_模制造。
      刀桿上主后面及副后面上的后角，需較刀片上相應的后角增加3°。
      設計刀具時，須充分利用硬質合金的切削性質。
      因此，刀桿上的刀片，對刀桿斜成γ切入=16°的角度，這樣可按工作條件，以標準上規定的角度磨刀。
      求切刀刀尖高度時，須考慮到刀片在刀尖相反的一面，其位置不能再刀桿頂面之上。刀尖的高度應盡量選大，使刀桿削弱的程度盡量減小。
      切刀的其余部分（m、Υ1、Υ2等）。須按刀具的類型具體決定。
