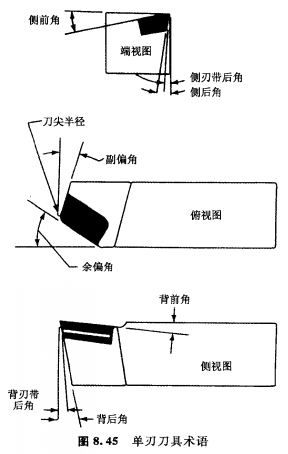

切削刀具的幾何特征是指刀具表面經加工或磨削的各個角度。有關單刃切削刀具的術語和定義變化很大，美國機械工程學會采用的目前普遍使用的術語和定義，如圖8.45所示。

     1.切削刀具術語

     1)背后角
      背后角使切削刀具切入工件。該后角大小應該正好防止刀具摩擦。太大的背后角會減小切削點的強度并導致刀具快速失效。

      2)側后角
      側后角(圖8.45)，允許刀具的側面優先進入切削。過小的側后角會阻止刀具切削，而且摩擦?xí)a(chǎn)生過多的熱量。太大的側后角會減弱切削刃并使其損壞。
      3)余偏角
      同工件接觸的余偏角可能是正值或負值。負余偏角，如圖8.45所示，通常優先選用，因?yàn)樗陂_始和結束切削時都能保護刀尖。這尤其對加工有硬的摩擦硬皮的工件有用。

      4)刀尖半徑
      刀尖半徑加強切削點強度并改善表面粗糙度。大多數切削刀具的刀尖半徑大約是每轉進給量的兩倍。過大的刀尖半徑可能產生振動；過小的刀尖半徑可能導致切削刀具切削點削弱。

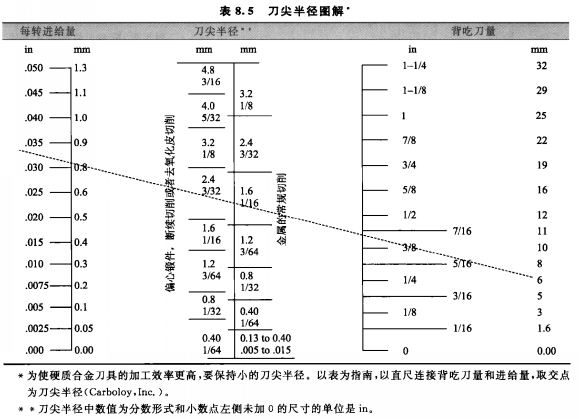

      為了獲得硬質合金刀具最大的效率，保持刀尖半徑盡可能的小。用表8.5選取與背吃刀量和進給量相適應的刀尖半徑。
      5)側前角

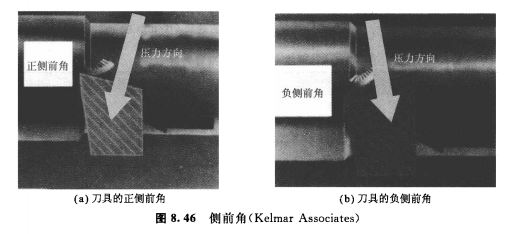

      在不減小切削刃強度的前提下側前角要盡可能的大，使切屑能夠容易地被排除(圖8.46(a))。側前角的大小由切削刀具的類型、等級、被切削材料的類型和每轉的進給量決定。由側前角和側后角組成的夾角叫做刀尖角。這個角取決于被切削材料的變化。對于難以切削的材料，推薦用較小的側前角或者負側前角(圖8.46(b))。圖8.47給出了根據不同材料推薦的側前角。
      6)背前角
      背前角由刀具的前刀面和刀柄的上面組成。它可能正、負或者零。當一把刀是負的背前角，刀具的前刀面從刀尖開始是上升的(圖8.48(a))。在切削堅硬材料時，負背前角能保護刀尖減少切削壓力和磨損。當一把刀有一個正的背前角時(圖8.48(b))，刀具的上表面從刀尖開始是下降的。這使得切屑很容易從切削刃排出。
      注：由于可更換刀片一般比較平，加工所要求的側前角和背前角由生產者制作到刀夾上。

      2.硬質合金切削刀具的角度
      硬質合金刀具的角度變化較大并且取決于以下三點：
      ①切削刀具的硬度。
      ②工件的材料。
      ③切削選擇的類型。

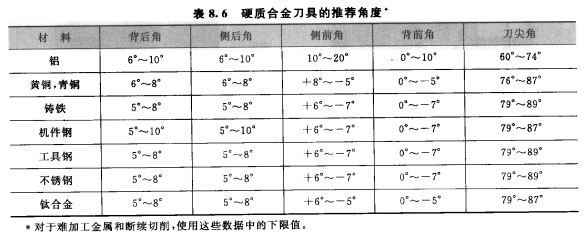

      表8.6列出了對于多種材料的切削刀具推薦的角度，可以適合各種切削條件下的不同情況。
