手機(jī)版
技術(shù)支持
客戶案例展示
地 址：湖南省安化縣高明鄉(xiāng)工業(yè)園
手 機(jī)：137-8611-1081
電 話：0737-7411519
傳 真：0737-7411519
聯(lián)系人：薛經(jīng)理
Ｑ?。眩?8288453
硬質(zhì)合金的硬度
時(shí)間：2015-06-30 06:49:29來(lái)源：本站人氣：1719

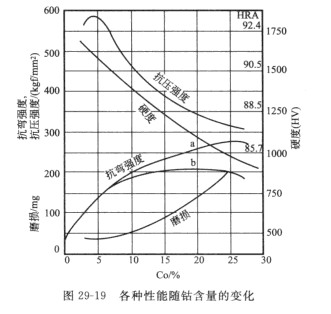

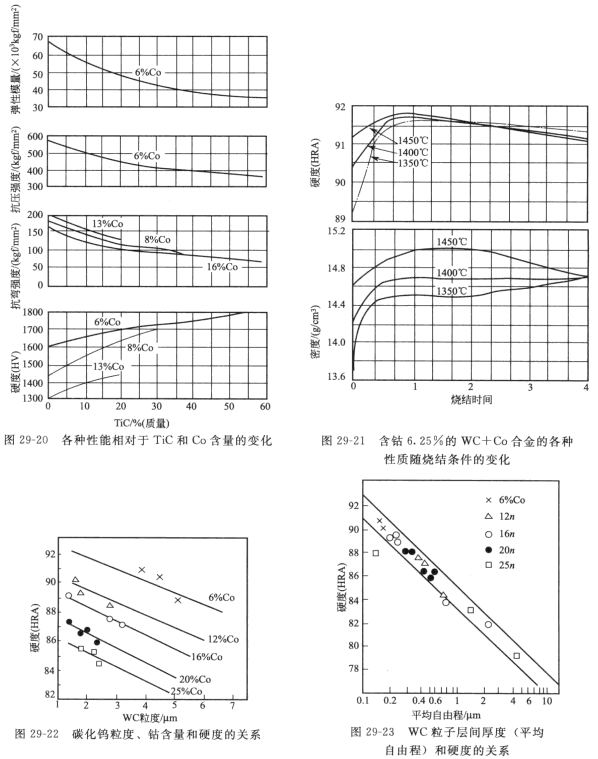

硬質(zhì)合金的硬度，鈷含量增多，硬度就降低，如圖29-19所示。另外，碳化鈦含量增加，硬度就提高，如圖29-20所示。支
配硬度的因素中，除上述的一般特性外，查明還有碳化物粒子的大小、純度、粉末分散度等。因而，其制造工程如不嚴(yán)格管理，就不能制作出具有足夠硬度的合金。此外，硬度與燒結(jié)溫度和時(shí)間有關(guān)，如果時(shí)間長(zhǎng)，因?yàn)榘l(fā)生再結(jié)晶，硬度就降低。若溫度再升高，因?yàn)槿芙饬吭黾?，硬度降低，如圖29-21所示。鈷量和WC粒子的大小與硬度有圖29-22的關(guān)系，碳化物粒度和鈷層厚度(平均自由程)與硬度的關(guān)系有圖29-23所示的指數(shù)關(guān)系。
