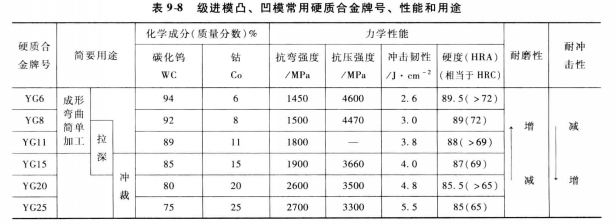

YG類硬質(zhì)合金硬度與耐磨性隨含鉆量的減少而提高，而沖擊韌度和抗彎強度隨含鈷量的增加而增大。級進模n、凹模常用硬質(zhì)合金牌號、使用性能與用途見表9-8。

對于沖裁模、拉深模、壓彎模、冷鐓、冷擠模等常用鎢鈷類合金、牌號選用介紹如下：

(1)用于沖裁或沖裁模  凸、凹模一般選用YG15和YG20，其中：
1)易磨損，并且要求具有足夠剛性和耐磨性的可采用耐磨性較好的YG15。
2)剛性差、易崩裂的工作件，宜用YG20。
3)制造和維修較困難、周期長，應(yīng)選用含鈷較多的YG20。

(2)用于拉深和壓彎模  應(yīng)根據(jù)拉深和壓彎的沖壓過程中受力大?。瑫r兼顧沖件的材料性質(zhì)來考慮：
1)當(dāng)凸、凹模在較小的工作應(yīng)力下使用時，可選用較硬的YG8、YGl11。
2)當(dāng)凸、凹模在較大的工作應(yīng)力下使用時，則應(yīng)選用較軟的YG15、YG20。

(3)用于冷鐓、冷擠模  主要用于做冷擠模的凹模。當(dāng)冷擠塑性高、硬度低的有色金屬時，可采用含鈷量較低的硬質(zhì)合金，如YG15、YG8；當(dāng)冷擠塑性低、硬度高的有色或黑色金屬時，應(yīng)采用含鈷量高、強度好的較軟硬質(zhì)合金，如YG20、YG25和YG30

(4)沖壓不銹鋼材料用的拉深凹模宜采用YGl5、YG8。
