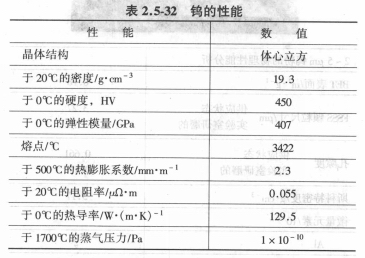

鎢有兩種卓越性能：一是極高的密度(19.3g/cm3)，二是在所有金屬中具有最高的熔點(diǎn)3422℃(表2.5-32)。它不能用一般鑄造技術(shù)成形，鎢粉幾乎只能用粉末冶金技術(shù)進(jìn)行固結(jié)。因此，為了獲得所要求性能的鎢制品，對于任何固結(jié)，明確詳盡的粉末規(guī)范都是非常重要的。鎢粉的性能與其技術(shù)規(guī)范可分為物理性能和化學(xué)性能。
     1)物理性能  鎢粉的粒度對其應(yīng)用非常重要。目前，工業(yè)上生產(chǎn)的鎢粉，其粒度從亞微米到幾百微米的都有。當(dāng)前，消耗量最大的是粒度在2～5μm之間的鎢粉。粒度在1～10μm之間的鎢粉可通過費(fèi)氏亞篩分級器(FSSS)ASTM B 330來檢測，其結(jié)果和通過掃描電鏡(SEM)直接觀察的結(jié)果相一致。但是，如果超過此范圍，就只能通過SEM來準(zhǔn)確地評定。SEM也是最好的判斷顆粒形狀和均勻性的檢測方法。

      粒度分布可以用沉降法(ASIM B 761)或通過激光散射技術(shù)(ASIM B 822)來測量。通過適當(dāng)調(diào)整還原參數(shù)，可獲得窄的或?qū)挼牧６确植迹詽M足各種應(yīng)用對鎢粉的不同要求。

      粉末的各種密度測量，如松裝密度或斯考特密度、振實(shí)密度和生坯密度都是很重要的性能指標(biāo)。這些性能可以預(yù)測和控制粉末在隨后固結(jié)過程中的行為。

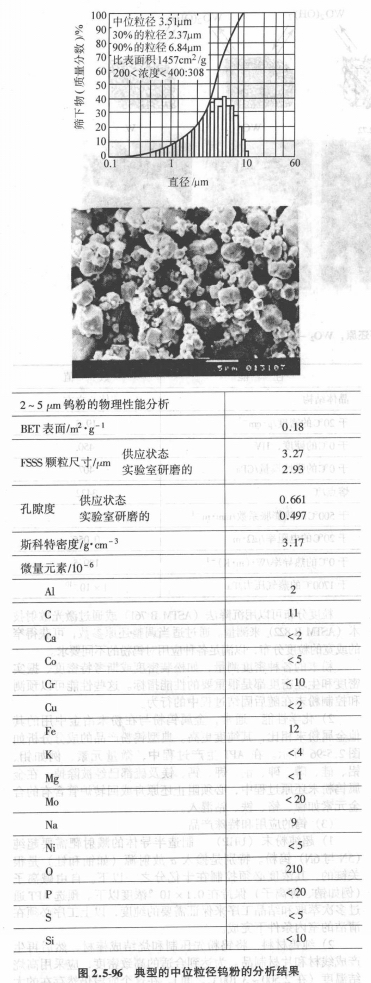

      2)化學(xué)性能通常，金屬鎢粉與在粉末冶金中用的其他金屬粉末相比，其純度更高。典型鎢粉產(chǎn)品的成分分析如圖2.5-96所示。在APT生產(chǎn)過程中，微量元素，例如鉬、鋁、硅、磷、砷、鈉、鉀、鈣、鎂及硫都已經(jīng)被除掉。在金屬鎢粉末還原過程中，必須阻止還原舟或回轉(zhuǎn)爐管含有的合金元素如鎳、鉻、鐵、鈷混入。
