硬質合金擠壓模具包括正擠和反擠成形模。這種模具在工作時，承受的徑向力和摩擦力都比較大。在冷擠變形過程中，產生大量的熱，使模具工作溫度高壓200～300℃，模具工作表面硬度逐漸降低，當凹模工作一段時間后，在內壁出現定向擦傷，沖出的零件，表面光潔度變差。例如，用T10A鋼制造的冷擠模，反擠鋁質屏蔽罩5000次以后，內壁就出現擦傷條紋，沖出的零件，表面光潔度大大降低。采用硬質合金冷擠模，可提高模具壽命，并能改進沖制零件質量。

     一、硬質合金擠壓模結構

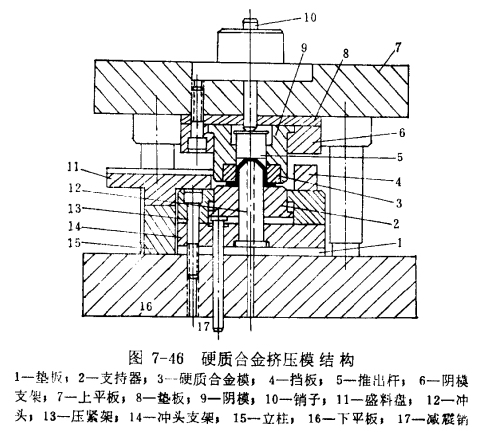

     硬質合金擠壓模結構如圖7-46所示。鑲硬質合金模垃的擠壓模，工作穩定，擠壓件表面質量高，能保證所要求的強度，模具使用壽命提高15倍以上。在使用過程中，沖模不需經常修理。沖頭采用T10A鋼制造，淬火后硬度為HRC58～60，經研磨和拋光。
     二、擠壓模材料選擇

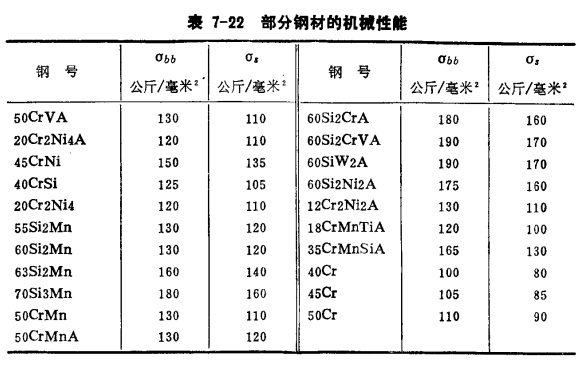

     擠壓模用硬質合金模坯材料必須具有足夠的耐磨性，又能承受一定的沖擊載荷，即有一定的韌性。常用的是YG15合金。模套材料的選擇，根據預加應力的數值來確定。選擇的原則是：鑲套應具有較高的抗拉強度和屈服強度，冷作硬化狀態下應具有較高的機械性能?？晒┻x擇的部分鋼材的機械性能見表7-22。加工一般有色金屬的擠壓模，通常選用40Cr、45號或50號鋼作模套，經淬火、回火后，硬度為HRC45～50。
      三、零件的擠壓方法
      將零件坯料3～5個裝入盛料盤11中，然后，毛坯就依次地進入擠壓工作區。當?shù)谝粋€(gè)毛坯移動到擋板4處時，就落到支持器2上。在壓力機滑塊在工作行程時，硬質合金凹模與毛坯表面接觸。陰模向下降落時，就擠壓到?jīng)_頭12上。當支持器2的滑塊回程，作用于氣動減震器時，將擠壓零件從沖頭上卸下。

       當沖模上部與壓力機滑塊向上移動，未達到最上的位置就碰到壓力機橫桿上的銷子10，而后碰到壓力機的支持器，推出桿5向下降落并將擠壓好的零件從陰模中推出，并滾入裝于壓力機旁的料箱中。

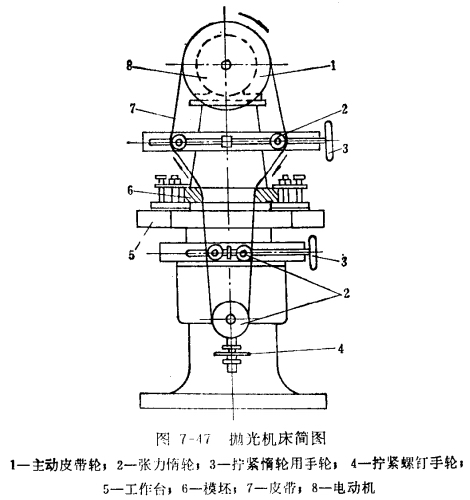

       為了正確地使用擠壓模具，以便獲得優良的制品，必須經常檢查所擠壓制品的表面質量，發現問題，及時銷除。在擠壓過程中，發現沖制材料的顆粒粘附于模具表面時，應立即將其清除掉。模具表面的拋光，采用鑄鐵棒和碳化硼，粒度為220～280，并用機油調和，拋光可在轉速為1200～2000轉/分的鉆床上，或在拋光機床上進行，如圖7-47所示，使用碳化硼磨膏，拋光后表面光潔度可達▽9～▽10。

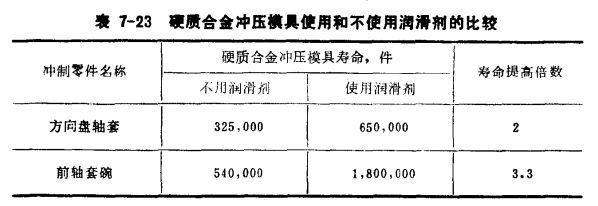

       降低陰模與擠壓坯料之問的間隙時，潤滑劑對硬質合金模具的使用壽命就有很大影響。潤滑劑成分：滑石-11.5%；紗錠油-25.0%；酒精-1.0%；油酸-4.5%；粘土-4.0%；水-54.0%。使用潤滑劑，模具壽命可提高2～3.3倍。硬質合金沖壓模具使用潤滑劑與不使用潤滑劑的比較見表7-23。
       四、硬質合金前軸碗沖壓模

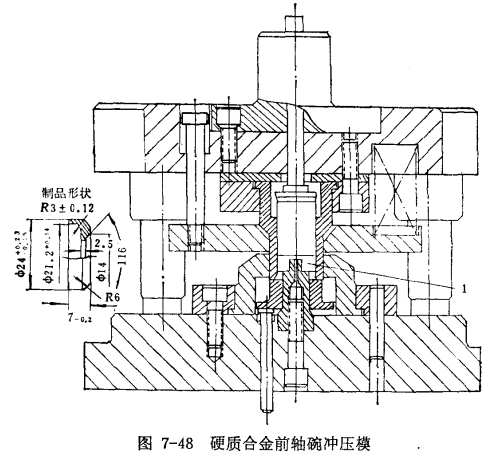

       模具結構如圖7-48所示。沖頭1用YGl5合金制造。硬質合金采用H62或H68號黃銅焊接于沖頭體上，焊接時采用的熔劑為脫水硼砂。
       焊接加熱和沖頭淬火同時在高頻電流感應器中進行。沖頭體采用40Cr鋼制造，在油中淬火至HRC40～44；焊接后在砂箱中冷卻。為了預防硬愿合金模坯在焊接加熱時產生裂紋，模坯與沖頭體的單面配合間隙為0.10～0.15毫米。

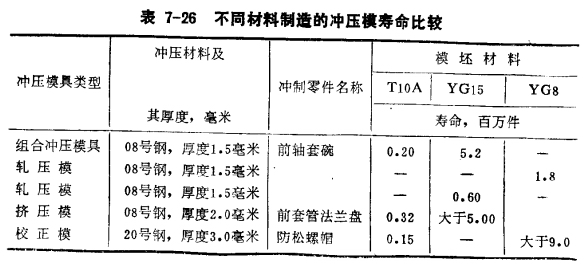

       不同材料制造的沖壓模壽命比較數據見表7-26。
       五、硬質合金沖壓模制造時產生廢品的原因
       沖壓模的制造是一個復雜而困難的工藝過程，要求有經驗和熟練的工人。磨削加工質量、陰模的壓裝和模具的安裝要求都很高。在工作中，很細小的疏忽，都會造成模具的早期報廢。根據使用經驗，造成硬質合金沖壓模具早期報廢的原因有下列幾點：

      (1)模坯與模套的固定不夠牢固，使用過程中產生松弛；

      (2)?？妆砻鎾伖赓|(zhì)量不佳，沖壓金屬就會粘附于孔壁上，從而引起沖模的早期報廢；

      (3)陰模與沖頭間的問隙不正確，中心不正，會造成陰模斷裂和州一頭磨損嚴重；

      (4)麼削深度過大，砂輪硬度過高，可能引起磨削表面產生裂紋和硬質合金剝落。

      (5)硬質合金凹模部分應盡黽=避免急驟的棱角。閼硬質合金對應力集中的敏感性很強，在變形力的作用下，棱角部分最易破裂；

      (6)鑲套材料需進行鍛造，使材料晶粒細化，組織均勻，以提高鑲套的機械性能，不然在熱裝冷卻后，鑲套會開裂；

      (7)上下端面的磨削，在最后一道工序進行時，最好采用電解磨削加工，而不要用導電磨削或機械磨削。因?yàn)閴号浜系蔫偺變?nèi)部應力很大，如用導電磨削或機械磨削，粗糙的磨削表面和刀痕處，極易引起應力集中，造成磨削端面時鑲套崩裂。

      在模套材料強度允許的情況下，應盡量采用較大的壓配合過盈量，保證硬質合金凹模部分有足夠的預應力。這樣，可以提高冷擠模的使用壽命，不致在工作時脹裂。如過盈量為0.13毫米時，沖制零件后，就容易產生凹模破裂。若將過盈量增至0.22毫米，冷擠模就不會出現這種現象。

      在設計硬質合金冷擠模的配合過盈量時，要考慮到擠壓過程中模具的發熱問題。因?yàn)槟＞甙l(fā)熱后，由于硬質合金凹模的線脹系數小，鋼套的線脹系數大，原有的壓合過盈量可能變化，導致硬質合金凹模的預加應力降低，從而產生裂紋。
