硬質(zhì)合金噴嘴耐沖蝕實驗的實驗參數(shù)為：

      沖擊時間，5min的倍數(shù)；壓力，112-126MPa；總測量時間超過40h；水質(zhì)過濾到25μm。

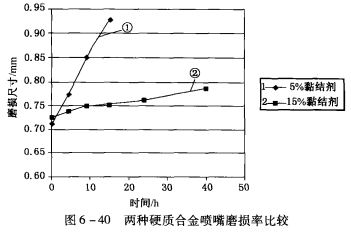

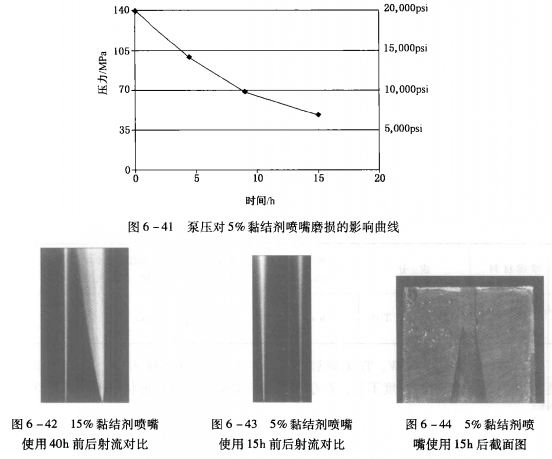

      沖蝕實驗效果如圖6-40～圖6-44所示。
      實驗結(jié)果分析

      分析和實驗證明，硬質(zhì)合金材料具有很強的耐沖蝕性能，在使用過程中相當可靠，在噴速為100～200m/s時，噴嘴一般都不會出現(xiàn)沖蝕。風琴管在最優(yōu)噴距下工作，射流到達壁面時損失較少，既有中長噴嘴的優(yōu)點，又能產(chǎn)生脈沖射流。同時風琴管自振噴嘴還具有可替換、裝卸方便、適用范圍廣等優(yōu)點。

      硬質(zhì)合金噴嘴不適用的情況：壓力超過10000psi，水質(zhì)過濾到25μm，使用時間可能少于10～20h。

      破壞影響主要因素是黏結(jié)劑類型和黏結(jié)劑含量，破壞形式有均勻破壞與非均勻破壞兩種：

      均勻破壞：噴嘴直徑均勻增加，水射流質(zhì)量變化較小。表現(xiàn)為射流壓力降低，流量變化。舉例：噴嘴直徑由0.7mm增加0.1mm，流量變化30%，噴嘴直徑由2.0mm增加0.1mm，流量變化10%。

      非均勻破壞：小的破壞可能導致射流質(zhì)量嚴重下降，破壞表現(xiàn)為射流效率嚴重下降。
