硬質(zhì)合金噴嘴制造工藝較金屬噴嘴復(fù)雜得多，成本相對較高，但使用壽命較長，在相同使用條件下比金屬噴嘴壽命高。硬質(zhì)合金材料具有較高的強度和韌性，導(dǎo)熱性好，其硬度高于金屬材料；硬質(zhì)合金噴嘴的沖蝕磨損率比金屬噴嘴小得多，其抗沖蝕性能高于金屬噴嘴。但硬質(zhì)合金的硬度高、韌性低，加工工藝性較差，因此不適合制作結(jié)構(gòu)復(fù)雜的噴嘴。實際應(yīng)用中，通常把硬質(zhì)合金制成環(huán)狀或塊狀鑲嵌在噴嘴某些磨損嚴(yán)重的部位上。如美國、加拿大等國家使用的Y形噴嘴以及我國的多級噴嘴是在噴嘴易磨損的部位鑲嵌硬質(zhì)合金。

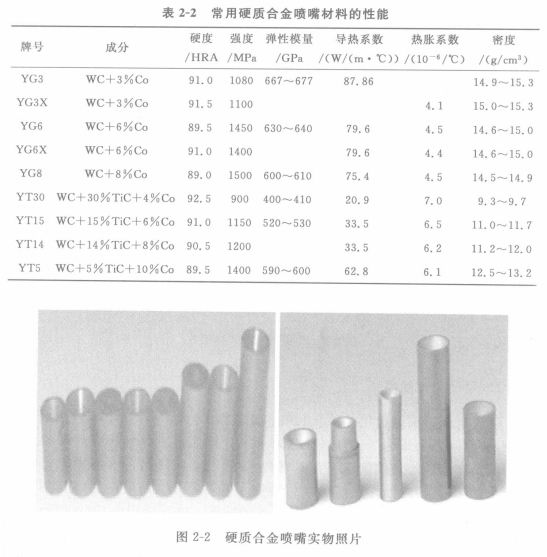

      硬質(zhì)合金按主要化學(xué)成分可分為：鎢鈷類(YG)、鎢鈷鈦類(YT)和添加稀有碳化物類(YW)三類，它們各有優(yōu)缺點，主要成分為碳化鎢(WC)、碳化鈦(TiC)、碳化鉭(TaC)、碳化鈮(NbC)等，常用的金屬黏結(jié)相是Co。YG類硬質(zhì)合金的常用牌號有YG3、YG3X、YG6、YG6X和YG8等；YT類硬質(zhì)合金常用牌號有YT5、YT14、YT15及YT30等；YW類硬質(zhì)合金常用牌號有YW1和YW2。表2-2為常用硬質(zhì)合金噴嘴材料的性能。圖2-2為硬質(zhì)合金噴嘴的實物照片。
