(一)刮刀式取芯鉆頭

       1.結構與特點。
       刮刀式取芯鉆頭由硬質合金塊、刮刀片、鉆頭上體和下體等組成。該類鉆頭分有水眼和無水眼兩種。

      (1)水限式刮刀取芯鉆頭

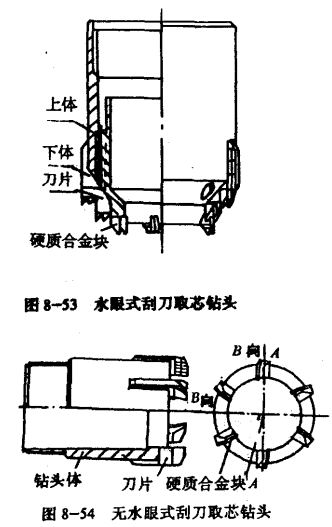

      ①該鉆頭為外階梯式，一般為五刮刀或六刮刀，如圖8-53所示。鉆頭內設計有導流水槽，鉆井液絕大部分從水眼流出。鉆頭冠部可以有效地防止鉆井液直接沖蝕巖芯，有利于提高松散地層的巖芯收獲率。該鉆頭適用于軟至中硬地層取芯。

      ②由于是刮刀片，因此承壓面小，鉆速快。加之切黼齒是硬質合金塊，所以造價較低。

      (2)無水眼刮刀取芯鉆頭。

      ①該鉆頭多為外階梯式，也有內階梯式。刮刀片一般為五片或六片，如圖8-54所示。
      ②該鉆頭因無水眼，鉆井液直接經巖芯柱與鉆頭內腔流出。適用于膠結好的中硬至硬地層取芯。

      2.使用要求。
      (1)在焊接鉆頭刀片時，必須保持連接螺紋、鉆頭外徑、內徑三者在同一軸線上。
      (2)焊縫無氣孔、夾渣和裂紋。刮刀片焊接牢固，刀片端面應在同一平面上，使其受力均勻，有利于延長鉆頭工作時間。
      (3)鉆頭入口內徑必須小于內筒內徑。
      (4)水眼應暢通無阻。
      (5)取芯鉆進時，先輕壓慢轉，然后逐漸加壓，均勻送鉆。

      (二)研磨式取芯鉆頭

      1.結構與特點。
      研磨式取芯鉆頭由硬質合金柱、鉆頭冠、鉆頭體組成，如圖8-55所示。
      (1)該鉆頭的冠部和保徑部位均鉆孔鑲焊六棱或八棱柱硬質合金，有較好的耐磨性，適用于中硬至硬地層取芯。
      (2)該鉆頭承壓面較大，鉆速較慢，但工作時間較長。

      2.使用要求與刮刀式取芯鉆頭相同。
