硬質合金端銑刀的結構形式可分為三種：

      1.整體焊接式

      直徑較小(φ40-60毫米)的硬質合金銑刀，由于受到刀具結構的限制，大甲分都是將刀片直接焊在刀體上，再對角度刃磨而制成。焊接結構缺點較多，應用逐漸減少。

      2.裝配式
      裝配式結構是用壓板、楔塊及螺絲，將焊有硬質合金刀片的一組刀頭(如同切刀)，夾牢在銑刀刀體上。歷300毫米以下的銑刀均采用體內刃磨，把刀具的刀頭裝到刀體上之后，由工具磨床一次磨出。這樣加工，各個刀齒的一致性好。大于彰300毫米的裝配式端銑刀，由于重另和尺寸較大，則用體外刃磨，先在工具磨床上分別磨出各個刀頭應有的尺寸和形狀，然后裝到刀體上，調查好各刀頭的準確位置，用螺丁、楔塊夾固。

      裝配式結構的端銑刀，在重型機床上應用有較大的優越性。刀盤(體)裝夾在機床主軸上，也可以調刀或換刀，減輕r工人的勞動強良，操作也比較簡單。裝配式端銑刀的幾何角度是在裝夾之后獲得的，其大小不僅取決于刀頭本身，還取決于刀體上刀槽的位罡、形狀及尺寸。為了便于刃磨，刀頭常常做成最簡單的幾何形狀。例如前后刀百均為平百，并使前刀百平行于刀頭的底百，就一把刀的刀齒而言，前角和刃傾角都是零度。

      3.機械夾固不重磨式
      機械夾固式硬質合金端銑刀，是越來越被人們重視的一種先進結構的刀具。這種結構的好處是，當?shù)镀邢魅杏免g以后，不需要重新刃磨，只要調轉一個角度，就可以使用新的切削刃。機夾式端銑刀的結構形式與機夾式車刀大致相同。所不同的是：首先，銑刀是多刃刀具，要求切削刃具有較高的一致性，裝好刀片后，各切削刃的軸向和徑向跳動應符合一定的技術要求，機夾結構應便于調查刀片。其次，銑削是斷續切削，尤其是余另不均的強力銑削，振動很嚴重，刀片受到很大的沖擊力作用。因此，機夾結構尚應保證刀片夾固可倍。鑒于這些廡因，運用機夾式車刀的某些結構形式就受到了限制。

      目前，從國內外硬質合金端銑刀的夾固結構來看，較普遍的是多種形式的楔塊、配用螺丁夾固刀片的結構。采用楔塊式夾緊，夾緊力作用點合理，夾固可倍，調查裝配方便，結構簡單，零件數目少。

      圖5-13為不重磨式硬質合金端銑刀的刀片夾固方式示意圖。銑刀是由刀墊(4)、刀墊螺丁(1)、軸向支承塊(5)、軸向支承塊的壓緊楔塊(3)、刀片的壓緊楔塊(2)，緊固楔塊的雙頭螺丁(6)和刀體(7)等零件組成。刀墊用螺丁緊固在刀槽垡上，螺丁頭埋入刀墊中。軸向支承塊用雙頭螺丁通過楔塊緊固在刀體上的刀槽內。刀墊上側邊兩個凸統點及軸向支承塊(即調整塊)上的一個凸統點各在徑向和軸向，使經過磨制的刀片定位，用雙頭螺丁通過楔塊將刀片夾固在刀墊上。在鎖緊軸向支承塊(即調整塊)之前，要先將軸向凸統的軸向偏差調查到規定數值以內，再緊固牢倍。這種結構形式的缺點是零件數目較多，加工費時，刀槽側坐上加工螺孔比較困難，零件制造糙度和相互位置精度要求都比較高，所以只適合于工具生產水平較高的工廠應用。

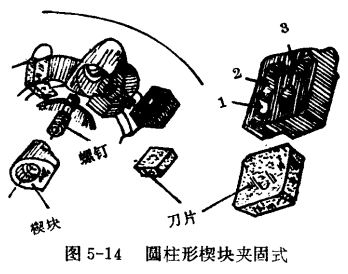

      圖5-14所示是元柱形楔塊夾固式不重磨端銑刀的結構形式。這種銑刀是用左右螺紋的雙頭螺丁通過元柱形楔塊，把刀片和定位塊直接壓緊在刀體上。調查定位塊可以滿足切削刃的軸向和徑向跳動偏差。刀片的定位用三點(側百1、2兩點，側后百第3點)一百(底百)，較為合理。定位塊除保證刀片有正確位置以外，還起著保護刀體的作用，使刀體有較長的使用壽命。這種結構的優點在于結構簡單，零件數目少，夾固可估。缺點是刀槽的工藝性較差，刀槽與定位塊接觸的兩個百的一致性較難保證，因此調奩安裝刀片比較費時。
      硬質合金端銑刀的機夾形式除上述幾種以外，還有很多，這里不再贅述了。不論那一種機夾形式，都有優點和不足。在應用和改進銑刀時，要針對具體加工條件發揮銑刀結構的特點，使結構不斷改進和完善。
