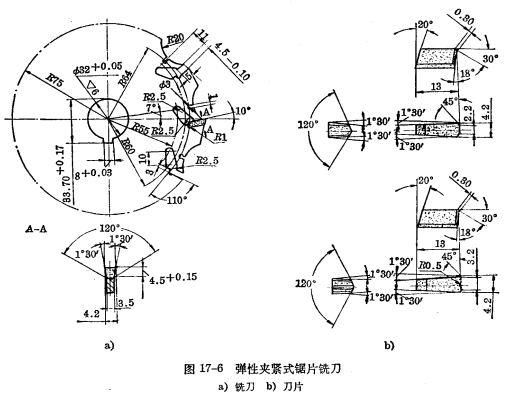

彈性?shī)A緊式鋸片銑刀(圖17-6)，是一種新型結構的銑刀，適用于加工中碳鋼。
      1.刀具特點刀片采用彈性?shī)A緊，結構簡單，裝拆方便。前后刀齒交錯采用倒角或中間開槽進行分屑，以利排屑及減輕切削負荷。加工鋼料時刀片材料用YT15，加工鑄鐵用YG6。

      2.幾何參數銑刀的前角γ=10°，后角a=8°，副偏角φ1=1°30＇，側后角a1=1°30＇。

      3.銑削用量在X62W型萬能銑床上，用直徑150毫米、寬度4.2毫米的硬質合金銑刀加工45號鋼，銑削深度取t=10～30毫米，銑削速度推薦用120～150米/分，進給量推薦用190～235毫米/分。工作時，加工韌性或硬性材料時，要充分使用冷卻液，以提高刀具耐用度。對于鑄鐵等易加工材料，不要使用冷卻液。與原來的高速鋼鋸片銑刀相比，工效提高5倍左右。

      4.注意事項刀片與槽的配合過盈量為0.1～0.15毫米；刀具安裝后，其徑向和軸向跳動量不大于0.05毫米；加工韌性或硬性材料時，銑削速度須降低30%左右，進給量也應降低50%左右。
