一般硬質合金銑刀常用在端面銑刀上，為了提高銑削效率，進行高速銑削和強力銑削，現在一些T形槽銑刀、燕尾槽銑刀、花鍵軸銑刀、立銑刀和圓柱銑刀等也采用硬質合金銑刀。

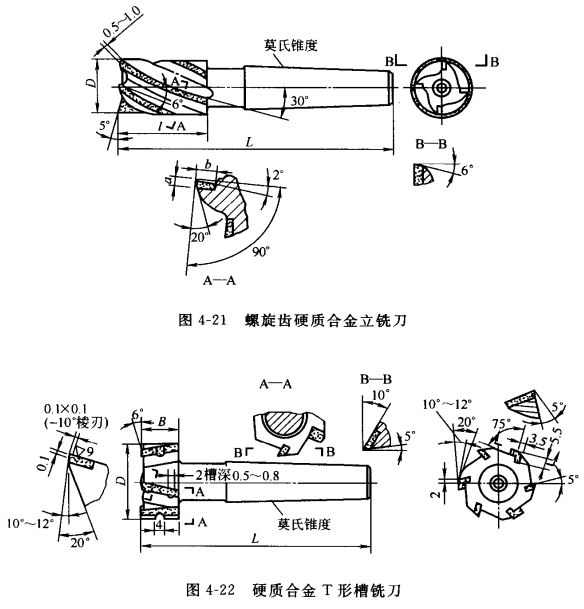

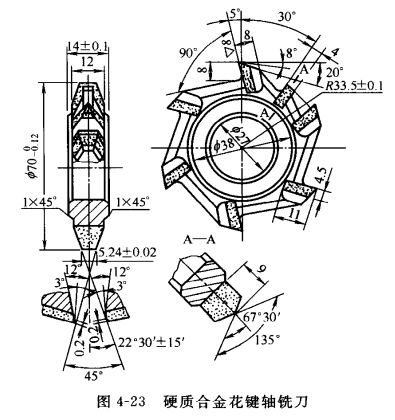

      圖4-21是螺旋齒硬質合金立銑刀，是沿普通大螺旋角立銑刀的刃口上鑲焊螺旋形硬質合金刀片而成。圖4-22是硬質合金T形槽銑刀，其鑲焊上六個交錯的硬質合金刀片后，在每個刀齒上都開有1～2個分屑槽，減少銑削力，改善散熱條件，提高刀具耐用度。圖4-23是硬質合金花鍵軸銑刀，其上均勻分布著六片主銑刀片和一片倒棱刀片。主銑刀片銑花鍵槽，倒棱刀片倒花鍵槽兩側的棱。上述三種是整體焊接式硬質合金銑刀。

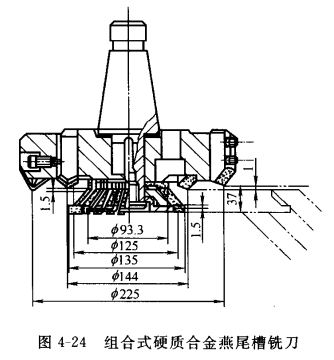

      圖4-24是組合式硬質合金燕尾槽銑刀，屬機夾重磨式銑刀。它是由幾把不同類型的銑刀組合而成，可對零件上幾個表面同時進行銑削加工?？沙杀兜靥岣咩娤骷庸ば屎蜏?zhǔn)確保證各加工表面的位置精度。
      可轉位立銑刀是用機械夾固方式將硬質合金刀片定位、夾緊于銑刀的刀體上，當切削刃用鈍后，只需將刀片轉位或更新刀片即可繼續使用。這種銑刀具有效率高、壽命長、使用方便和加工質量穩定等優點。它不僅可用硬質合金刀片，也可采用陶瓷材料刀片。

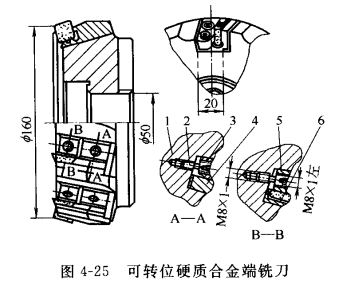

      圖4-25是可轉位硬質合金端銑刀，采用正方形帶后角硬質合金刀片，刀片6和刀墊4分別用楔塊5和3由帶左右螺紋的內六角雙頭螺釘2固定在刀體1的槽內，刀片的壓緊及松開方便而迅速。

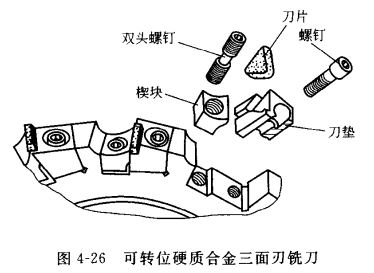

      圖4-26是可轉位硬質合金三面刃銑刀，采用三角形帶后角硬質合金刀片，靠楔塊、螺釘進行夾緊。

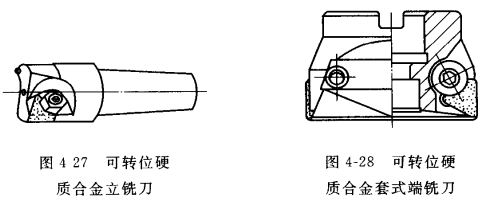

      圖4-27是可轉位硬質合金立銑刀，采用三角形帶后角硬質合金刀片，靠壓板、螺釘進行夾緊。其特點是結構簡單、夾緊可靠穩定、剛性較好。
      圖4-28是可轉位硬質合金套式端銑刀，采用三角形帶后角硬質合金刀片，靠頭部為蘑菇狀螺釘進行夾緊。其特點是結構簡單、制造容易。在普通銑床上使用效果較好。
