小尺寸硬質(zhì)合金麻花鉆一般用于電子工業(yè)加工印刷屯路板上的插件焊前孔，或儀表工業(yè)及精密機械上用的小孔。

      φ1mm～6mm可以做成直柄型式，但全長及溝長一般要短于普通高速鋼直柄鉆頭，以節(jié)約材料。

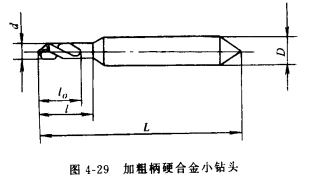

      對φ3mm以下的鉆頭，為了裝夾方便和增加其強度都做成加粗柄的，見圖4-29。常用的粗柄尺寸為φ1mm，φ3mm或φ3.175ram(1/8”)?？梢杂谜w硬質(zhì)合金棒料磨出刃溝，也可以對刃、柄直徑差較大的微型鉆頭采用鑲制法制造，即把硬質(zhì)合金棒料用焊接法，膠接法或冷壓法嵌入經(jīng)過熱處理后的不銹鋼或其它合金鋼制造的柄部孔中，之后再加工成成品鉆頭。
      對于φ3mm以下的硬質(zhì)合金鉆頭其刃部必須用超細微粒硬質(zhì)合金粉制造，其粒度不得大于(0.5～1.0)μm，而對于φ0.1mm～0.35mm的微型鉆頭不得大于0.4μm。

      在用量小而又急需的情況下，如果無合適的硬質(zhì)合金棒材供應(yīng)，也可以在硬質(zhì)合金刀片或其它硬質(zhì)合金制品上用線切割的辦法截取。

      對于φ3mm以下的硬質(zhì)合金鉆頭，考慮到其本身強度，螺旋角和后角要比鉆同類材料的高速鋼鉆頭稍小些為宜，心厚可適當選大些。

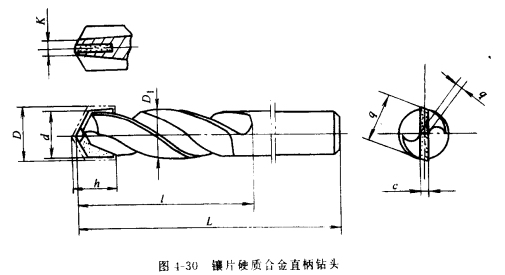

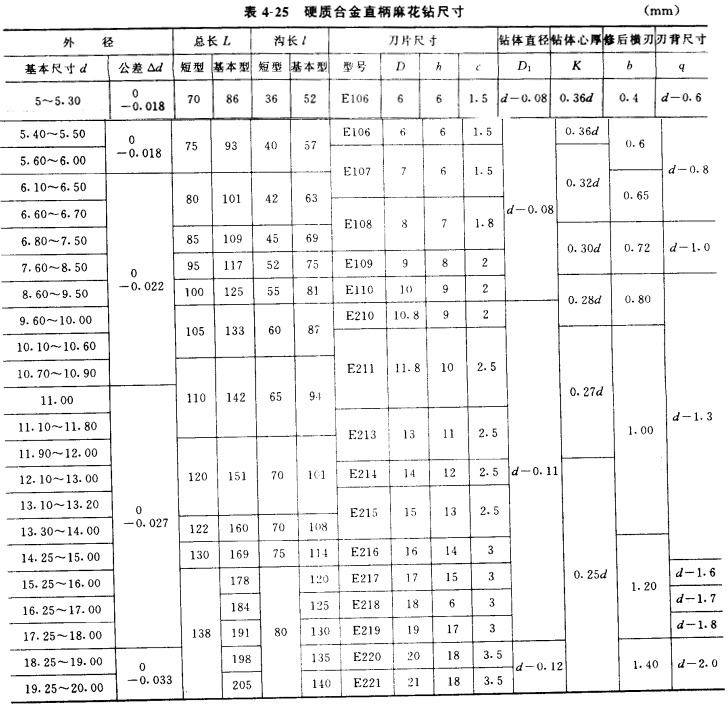

      對于φ5mm～20mm的硬質(zhì)合金鉆頭，常做成鑲片式結(jié)構(gòu)(見圖4-30)，硬質(zhì)合金刀片焊在鋼制的主體上。φ5mm～14mm每隔0.1mm，>φ14mm～20mm每隔0.25mm一個規(guī)格，長度分為基本型及短型(見表4-25)
