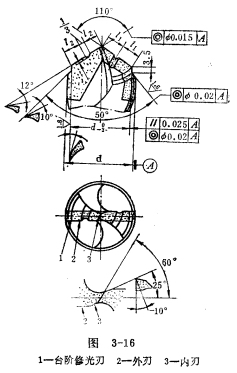

圖3-16所示是一種臺階式復合硬質合金鉆頭，其本體材料為9SiCr合金工具鋼或W18Cr 4V高速工具鋼，切削部分材料為硬質合金，加工鋼件時用YT15，加工鑄鐵時用YG6。此鉆頭的特點是：具有一尖三刃，可使定心穩定，鉆削輕快順利，軸向抗力?。汇@頭外緣處磨成臺階刃，這樣主切削刃起先導鉆削和導向作用，臺階刃起擴鉸、修光作用；兩主切削刃上的對稱斷屆槽能保汪斷屑穩定，改善排屑狀況，減少切屑對孔壁的擠擦；修窄棱邊，增大刃帶副后角，減少刃帶與孔照的摩擦。
      用這種鉆頭進行鉆孔，表面粗糙度可達R₄1.26μm，用于擴孔，表面粗糙度可達R₄0.17μm。

      刃磨要點和方法：

      1)該鉆頭磨臺階刃是關鍵，可在工具磨床上進行。操作時，應把鉆頭莫氏錐柄擦凈裝入機床主軸錐孔內，用百分表校正棱邊刃帶和主切削刃將砂輪磨頭調至相應角度后即可進行刃磨。磨時進刀要均勻，并注意臺階刃和棱邊外圓的形位公差，保證兩修光刃對稱。

      2)臺階切削刃后角和修光刃后角可手工刃磨，須在修整后的精磨砂輪上進行，但不要磨掉臺階刃前刀面和主刃口。刃磨后要用粒度較細的精磨油石，把修光刃后面研至Rc0.80μm。

      3)磨外刃時，磨削點略高于砂輪水平中心，鉆尾擺動不得高出水平面，以防磨成負前角；外刃后角不要磨得太大。

      4)磨斷削槽時注意槽距、槽寬及兩斷屑槽的對稱性。

      5)磨橫刃時，要防止鉆芯過薄和注意橫刃寬度，要保證內刃前角、內力斜角和橫刃斜角。

      6)修磨棱邊刃帶時，橫拿砧頭，使其軸線與砂輪母線接近平行，隨后輕微地上下移動錨頭，吃刀不要太深，把副切削刃修窄。

      7)刃磨后，要用專用卡板、萬能角度尺和百分表進行檢驗。主切削刃和臺階刃如不對稱，可先用粒度較粗的油石修磨至對稱為止，再用精磨油石研光。并適當?shù)估?，以提高切削刃?qiáng)度。

      使用該鉆頭鉆孔時，采用清潔乳化液冷卻，流量充足宜8～101/mm。要求高的孔可加煤油、礦物油冷卻。
