在生產實踐中設計、使用的硬質合金鉆頭，類型很多，每種鉆頭都有各自的結構特點與適用地層條件。但歸納起來可分為兩大類：一類是取心鉆頭，呈環狀，用于巖心鉆進；另一類是不取心鉆頭或稱全面鉆進用硬質合金鉆頭。取心式鉆頭又分為磨銳式與自磨式兩種鉆頭。

      磨銳式鉆頭在切削刃磨鈍后，可用砂輪機修磨后角刃面，恢復刃尖角，以利切入巖石。修磨時要注意使各組相應的切削具底出刃相同。

      自磨式鉆頭是采用針狀或很薄的片狀硬質合金作切削具，因其斷面小，磨損后與巖石接觸面積不增加、不需修磨。但結構上需用鐵銅合金(鐵粉70%，銅粉30%)制成胎塊將硬質合金包裹起來，以免折斷崩刃。鉆進時胎塊比硬質合金磨損快，始終能使切削具比胎塊高出一些。

      反映在鉆速上，磨銳式鉆頭初始高，隨切削具磨鈍逐漸下降；而自磨式鉆頭的鉆速雖初始不高，但基本平穩不變，可延長回次進尺，能在中硬與較硬的非均質和強研磨性巖層
的較深鉆孔中提高回次鉆進效率。

      下面簡要介紹幾種有代表性的硬質合金鉆頭。

      1.普通硬質合金鉆頭

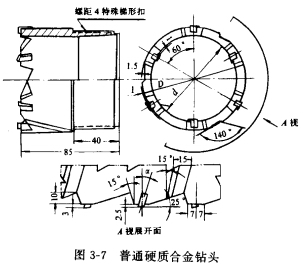

      如圖3-7所示，普通硬質合金鉆頭是用方柱狀或小八角柱狀硬質合金呈內外雙環排列均勻分布在鉆頭體上，內外切削具的底出刃相差0.5mm，以形成孔底小階梯，可正斜鑲(前角15°)或直鑲。此種鉆頭廣泛適用于3～5級巖石，如均質石灰?guī)r、大理巖、較疏松的砂巖及頁巖等。若用10mm厚壁鉆頭鑲焊上大八角柱狀合金(內外雙環均布)可鉆進5～7級的不均質巖層，如軟硬變化含夾層的灰?guī)r、硅化灰?guī)r與凝灰?guī)r等。
      2.單雙粒硬質合金鉆頭

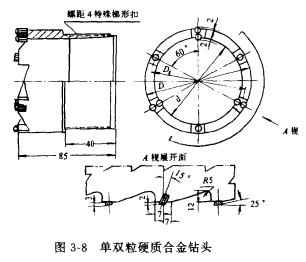

      單雙粒硬質合金鉆頭，如圖3-8所示，用小八角柱狀合金呈三環排列，正斜鑲在鉆頭體上；單粒在中環，底出刃大，起掏槽作用；雙粒在內外環，并列在一起，有內外出刃，底出刃小，形成高差為1mm的雙臺階，起擴槽保徑作用。適用于4～5級及部分6級研磨性巖石，如鐵質、鈣質砂巖，煤田軟硬互層等。將單粒與雙粒切削具靠攏，三個切削具密集成品字，可增強掏槽刃強度。亦可單粒直鑲、雙粒用方柱狀合金正斜鑲(稱混合鑲）、適于鉆進4～6級中硬巖層，如石灰?guī)r、大理巖等。
      3.肋骨式硬質合金鉆頭
      肋骨式硬質合金鉆頭，是在普通鉆頭體外焊接3～4條鋼塊，使其外徑增大到上一級鉆頭外徑尺寸，擴大粗徑鉆具外環狀間隙，以適應遇水膨脹、粘結性大的軟巖鉆進。以克服在這類地層鉆進時，因切削具切入深度大、巖屑粒大、鈷速高、巖粉量多，巖屑易分散、粘性大，易糊鉆與鉆孔縮徑等缺點。肋骨鉆頭切削具用方柱狀或小八角柱狀合金，可呈多環階梯式排列，直鑲或正斜鑲于鉆頭體與肋骨底端面，如圖3-9所示。肋骨鋼條可縱向直焊，亦可斜向(如右旋45°)焊在鉆頭體外壁上。螺旋狀肋骨能象葉輪一樣加強沖洗液向上排巖粉的能力。為避免鉆孔彎曲，巖心管上端的異徑接頭應加焊肋骨導正，不使巖心管上頭偏靠孔壁。
      肋骨鉆頭適用于2～5級巖層，如頁巖、砂頁巖、膠結不緊密的砂巖、覆蓋層、粘土層、風化砂巖及鋁土頁巖等。

      4.負前角階梯式硬質合金鉆頭

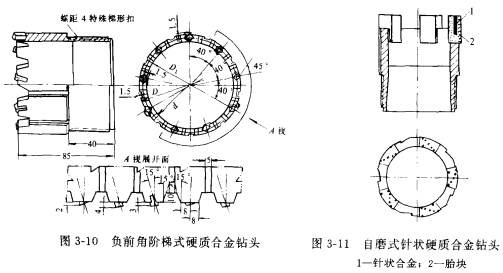

      如圖3-10所示，該鉆頭用方柱狀硬質合金呈內外中三環階梯形排列，取10°～15°負前角斜鑲，內外中三個底出刃各差1mm，并將方柱的對角線指向圓周切線方向(即切削具前進方向)。因此，切削具能承受較大的沖擊載荷，不易折斷、崩刃，有利于破碎巖石。
      負前角硬質合金鉆頭適用于鉆進5～7級與部分B級的研磨性較大的非均質巖石，如輝長巖、玄武巖、砂巖、風化的輝綠巖、閃長巖、矽嘎巖、硅化的頁巖和石灰?guī)r等。

      5.自磨式針狀硬質合金鉆頭
      自磨式鉆頭多采用胎塊式，即將多個針狀合金包鑲在鐵與銅粉燒結的假合金中，制成一定尺寸的胎塊，再在地質隊根據需要鑲焊在鉆頭體上。其結構如圖3-11所示。適宜于6～7級及部分8級巖石中鉆進。其回次進尺與鉆頭壽命均長，并且鉆孔質量好，操作方便，成本也較低。

      6.全面(不取心)硬質合金鉆頭

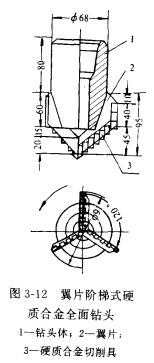

      對地表覆蓋層或圍巖，當不需要采取巖心時，使用全面鉆進可大大提高鉆進效率。常用翼片階梯式硬質合金鉆頭，即在厚壁中空鉆頭體或舊鋼粒鉆頭上，用15ram鋼板焊上3～4個翼片，中心部分亦對接焊牢，翼片底端與外緣呈階梯狀鑲焊方柱狀硬質合金。翼片間留有適當尺寸的水眼，水流應直沖翼片切削具前緣中部。根據所鉆進巖層情況切削具可呈梳齒狀(鉆進松散軟巖)或密集排列(鉆進頁巖、石灰?guī)r等)。其上接導正與加壓用鉆鋌。圖3-12為全面鉆進鉆頭的一例。
