硬質合金麻花鉆
時間：2015-07-26 17:40:50來源：本站人氣：2253
硬質合金麻花鉆適用于立式鉆床、搖臂鉆床、車床和加工中心等機床。硬質合金直柄麻花鉆以通用的鉆夾頭或?qū)Ｓ玫膹椥詩A頭夾持，硬質合金錐柄麻花鉆以莫氏自鎖工具圓錐的內錐孔夾持。
在一般機床上使用硬質合金鉆頭，進給時應先用手動進給，當鉆尖切人工件后再自動進刀，而當橫刃開始穿透工件時再用手動進給。否則會引起軋刀或使硬質合金刀片崩刃。
使用直徑d≥35mm的硬質合金鉆頭時，應先預鉆一直徑較小的孔后再鉆大孔。預鉆孔的孔徑為(0.5～0.7)d。
在一般機床上鉆削孔徑深h≥3d時，應常將鉆頭自孔中退出，避免切屑堵塞，造成鉆頭磨損，引起鉆頭折斷在孔中。
硬質合金麻花鉆按結構分為整體硬質合金麻花鉆、鑲片硬質合金麻花鉆和鑲齒冠硬質合金麻花鉆等。
硬質合金麻花鉆主要用于加工鑄鐵、絕緣材料、淬硬鋼件等。使用硬質合金鉆頭可提高生產效率和鉆頭壽命。
在一般機床上使用硬質合金鉆頭，進給時應先用手動進給，當鉆尖切人工件后再自動進刀，而當橫刃開始穿透工件時再用手動進給。否則會引起軋刀或使硬質合金刀片崩刃。
使用直徑d≥35mm的硬質合金鉆頭時，應先預鉆一直徑較小的孔后再鉆大孔。預鉆孔的孔徑為(0.5～0.7)d。
在一般機床上鉆削孔徑深h≥3d時，應常將鉆頭自孔中退出，避免切屑堵塞，造成鉆頭磨損，引起鉆頭折斷在孔中。
硬質合金麻花鉆按結構分為整體硬質合金麻花鉆、鑲片硬質合金麻花鉆和鑲齒冠硬質合金麻花鉆等。
硬質合金麻花鉆主要用于加工鑄鐵、絕緣材料、淬硬鋼件等。使用硬質合金鉆頭可提高生產效率和鉆頭壽命。

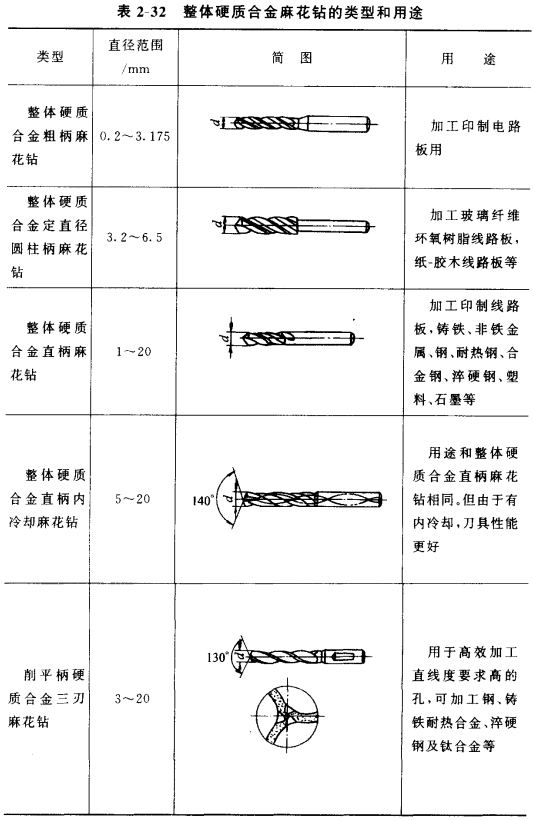

1.整體硬質合金麻花鉆的類型和用途(表2-32)
2.鑲片硬質合金麻花鉆
國家標準中規定，鑲片硬質合金麻花鉆有直柄和錐柄兩種(圖2-3)，主要用于加工鑄鐵。直柄鉆頭的直徑范圍為5～20mm；錐柄鉆頭的直徑范圍為10～30mm。為提高硬質合金鉆頭的強度和剛性，硬質合金鉆頭的芯厚比高速鋼麻花鉆大，為(0.25～0.3)d，螺旋角則較小(p-20。)，鉆頭的工作部分直徑應有倒錐，而且工作部分較短(等于鉆孔深度加1.5～2倍鉆頭直徑)，刀體材料為合金鋼9SiCr或用同等以上性能的合金鋼，并淬硬到58～62HRC。此外硬質合金刀片上。還磨有與鉆頭軸線成6。的斜角，后角為12°～16°，并修磨橫刃。
3.鑲齒冠硬質合金麻花鉆
鑲齒冠硬質合金麻花鉆有直柄和錐柄兩種(圖2-4)，直柄的直徑范圍為6～12mm，錐柄麻花鉆直徑范圍為6～25mm。具有內冷卻孔的鑲齒冠硬質合金麻花鉆的直徑范圍為8～25mm。它們共同的特點是鉆頭的頭部是整體硬質合金，而且?guī)缀螀?shù)比較合理，其切削性能優于鑲片硬質合金麻花鉆頭。
國家標準中規定，鑲片硬質合金麻花鉆有直柄和錐柄兩種(圖2-3)，主要用于加工鑄鐵。直柄鉆頭的直徑范圍為5～20mm；錐柄鉆頭的直徑范圍為10～30mm。為提高硬質合金鉆頭的強度和剛性，硬質合金鉆頭的芯厚比高速鋼麻花鉆大，為(0.25～0.3)d，螺旋角則較小(p-20。)，鉆頭的工作部分直徑應有倒錐，而且工作部分較短(等于鉆孔深度加1.5～2倍鉆頭直徑)，刀體材料為合金鋼9SiCr或用同等以上性能的合金鋼，并淬硬到58～62HRC。此外硬質合金刀片上。還磨有與鉆頭軸線成6。的斜角，后角為12°～16°，并修磨橫刃。
3.鑲齒冠硬質合金麻花鉆
鑲齒冠硬質合金麻花鉆有直柄和錐柄兩種(圖2-4)，直柄的直徑范圍為6～12mm，錐柄麻花鉆直徑范圍為6～25mm。具有內冷卻孔的鑲齒冠硬質合金麻花鉆的直徑范圍為8～25mm。它們共同的特點是鉆頭的頭部是整體硬質合金，而且?guī)缀螀?shù)比較合理，其切削性能優于鑲片硬質合金麻花鉆頭。
