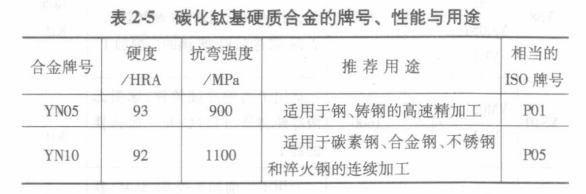

碳化鈦基硬質(zhì)合金，也即常稱的金屬陶瓷。它是以TiC為主要成分，用Ni作為黏結(jié)金屬，添加了Mo，可提高硬質(zhì)合金的硬度和強度，但Ni和Mo的總量一般為20%～30%。TiC基硬質(zhì)合金的性能特點是硬度高，為93～94HRA，達到陶瓷刀具的水平；有很高的耐磨性和抗月牙洼磨損能力，這是因為一般硬質(zhì)合金產(chǎn)生月牙洼磨損的溫度為850～900℃，而TiC基硬質(zhì)合金為1000～1200℃，比前者高出150～300℃，再者TiC氧化形成的TiO：有潤滑作用，因而它的刀具耐用度比WC基硬質(zhì)合金高3～4倍；有較高的耐熱性，能在1100～1300℃高溫條件下切削，切速可達200～400m/min；化學穩(wěn)定性好，切一般鋼不易產(chǎn)生黏結(jié)和積屑瘤，工件表面粗糙度值小。TiC基硬質(zhì)合金的牌號、性能與用途見表2-5。
