磨削硬質合金用的磨料應具有高的硬度，否則砂粒極易變鈍，磨削很難正常進行，適宜于硬質合金的磨料有：綠色碳化硅和金剛石。其磨輪便是碳化硅砂輪和金剛石砂輪。

    1.碳化硅砂輪磨削
    采用綠色碳化硅砂輪，由于硬度不夠高，砂粒容易磨鈍，當磨削硬質合金時，砂輪的自礪性不能保證磨鈍砂粒及時脫落，使砂輪與被磨削表面產生劇烈摩擦，發生大量熱，磨削表面瞬間溫度達到1000t以上，產生的熱應力超過了硬質合金的強度極限，引起工件表面產生磨削裂紋。因此，常采用間斷磨削法或行星磨削法，還有大氣孔磨削法。

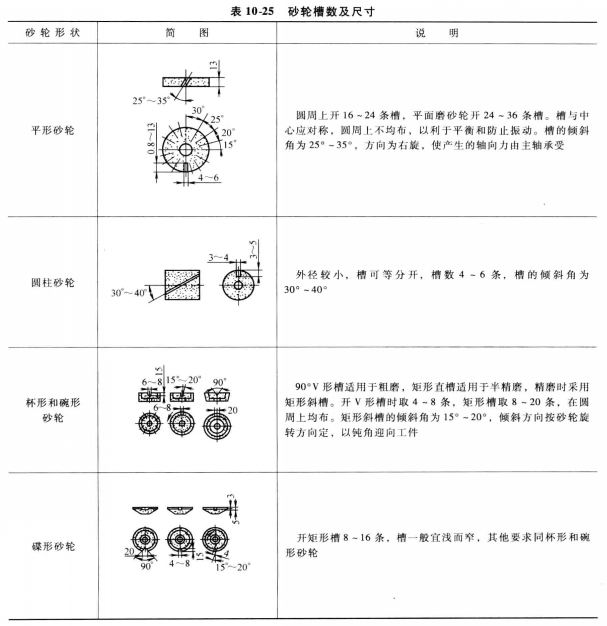

    (1)間斷磨削法  這是用開槽砂輪進行磨削，砂輪的開槽數和砂輪尺寸見表10-25。表10-25

間斷磨削法，基本上克服了加工表面裂紋產生，表面粗糙度可達R2(0.2～0.1)μm。但仍存在一些缺點：
    1)砂輪不容易保持動平衡。
    2)開槽后強度減低，有時有碎裂，安全性差。
    3)磨削效率低，表面裂紋還不能完全消除。
    間斷磨削的磨削速度：外圓磨、平磨為32～36m/s，工具磨為20～30m/s。進給量為：粗磨時0.03～0.1mm/行程，精磨時0.005～0.03mm/行程。
    (2)行星磨削法  這是在萬能工具磨床上，利用行星磨頭進行磨削加工。磨削表面粗糙度可達Ra0.4lxm。由于砂輪能自礪，可不必進行修整。
    (3)大氣孔碳化硅砂輪磨削  據某廠介紹采用的大氣孔砂輪規格是b250mmX~b75mmX25mm，硬度R2，粒度60，磨削機床是M7120A平面磨床，砂輪最高線速度為35m/s，磨削材料為lOOmmx70mm的YG20硬質合金，得到比較滿意的結果。
    開始磨床縱向進給用一般磨削走刀量試磨，砂輪垂直進給量為0.052mm。發現砂輪還沒有從矩形件的一邊走向另一邊，砂輪垂直進給量0.05mm已被磨損，這樣對磨削大平面、磨削面的垂直性帶來了問題。后來采用縱向大走刀進給解決了問題。采用縱向大走刀進給，砂輪磨削軌跡成z形，砂輪進退時軌跡不易重合。
    大氣孔碳化硅磨削法還存在以下缺點：
    1)砂輪損耗大。磨削100mm x 70mmYG20平面時，磨去0.1mm，砂輪損耗直徑減了2mm。
    2)磨床易損壞，維護保養較困難。

   2.金剛石砂輪磨削
    (1)金剛石砂輪  金剛石砂輪一般由磨料層、過渡層和基體三部分組成?；w材料隨結合劑而異，金屬結合劑磨具，一般采用鋼或銅合金作基體。樹脂結合劑磨具，采用鋁、鋁合金或電木作基體。陶瓷結合劑磨具則采用陶瓷作基體。

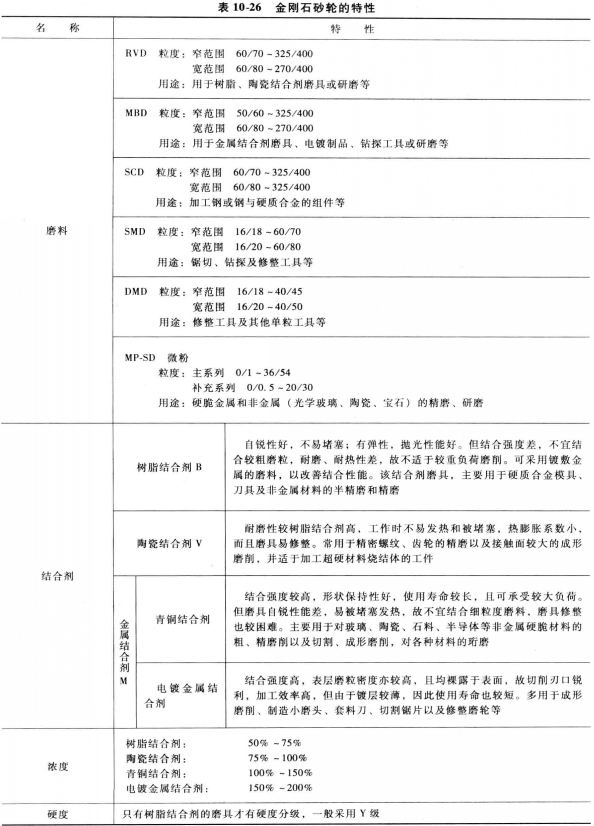

    1)金剛石砂輪的特性(見表10-26)。

    2)金剛石砂輪的修整。砂輪的修整。通常包括整形和修銳。整形是使砂輪達到要求的幾何形狀和尺寸精度；修銳是去除磨粒間的結合劑，使磨粒露出結合劑一定高度(約磨粒大小的1/3左右)，形成切削刃，而磨粒間的空隙可容納切屑。
    普通砂輪的整形和修銳可在一次修整中完成，而金剛石砂輪，必須分先后兩道工序進行。因?yàn)橛脝晤w粒金剛石修整時，由于修整工具磨損快，影響型面的幾何形狀和尺寸精度。如用金剛石滾輪修整，可避免修整工具磨損過快的缺點，修整后的型酬巨常光滑，但磨削性能差。此時，磨具在整形后必須再進行一次修銳。

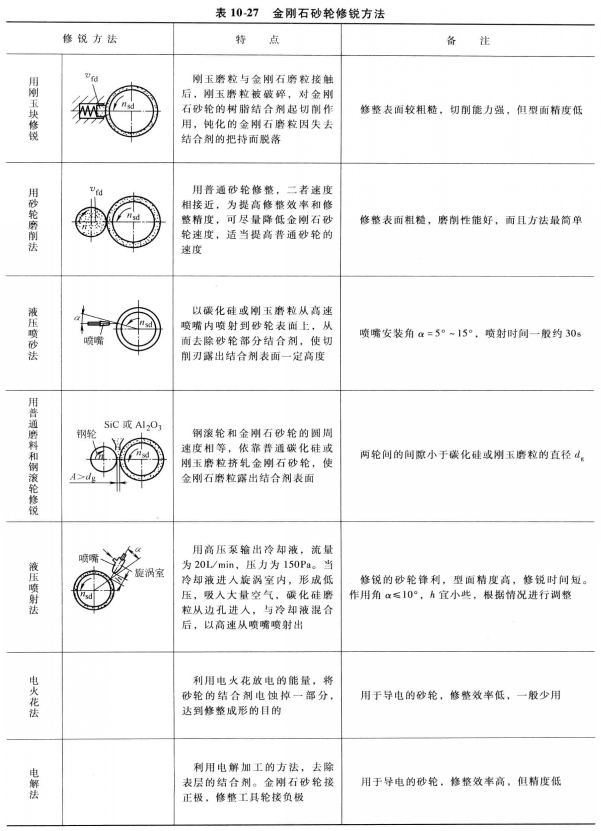

    ①金剛石磨具的修銳。一般采用機械法進行，有的也用電加工方法，表10-27所示是金剛石磨具各種修銳方法的特點。

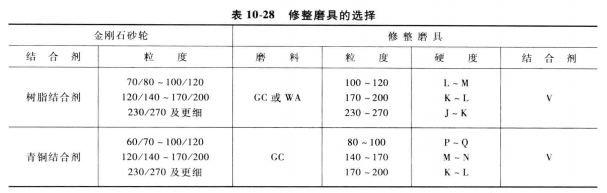

    ②修整磨具的選擇(見表10-28)。

    ③磨削法修整用量。修整輪希望有較高的速度，一般采用普通磨削速度30～35m/s，而金剛石砂輪的速度應選低一些，為15～25m/s。
    磨削深度，粗修時一般取0.02～0.04mm，精修取0.01mm。
    修整時應盡可能采用磨削液。

    (2)磨削工藝  加工硬質合金凸、凹模時，為了減少金剛石砂輪的消耗，通常先用電加工方法對型面進行預加工，金剛石砂輪只作精磨和半精磨用，最后再用金剛石粉進行研磨。

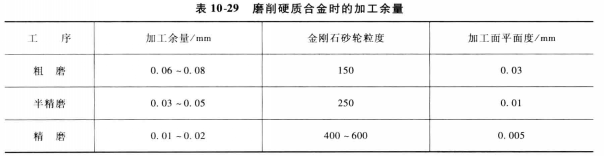

    1)磨削硬質合金時的磨削余量見表10-29。

    鋼結硬質合金，淬火狀態的磨削余量一般為0.06～0.1mm。
    2)常用砂輪粒度。砂輪粒度與表面粗糙度和磨削能力有關，要求表面粗糙度值低的選用細粒度砂輪，常用砂輪粒度見表10-30。

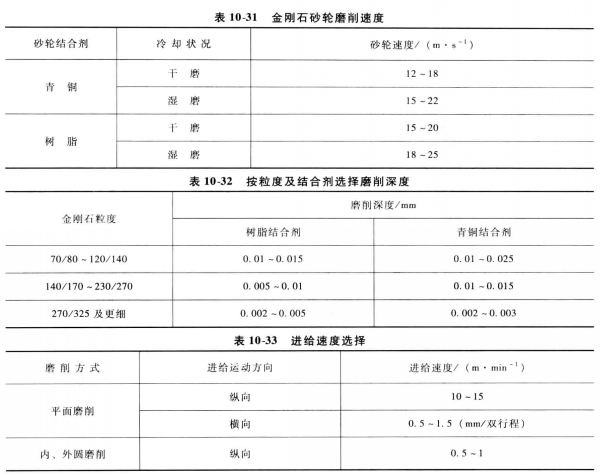

    3)磨削速度：人造金剛石砂輪磨削，一般都采用較低的速度。砂輪速度高，雖可獲得較低的表面粗糙度，但磨削溫度也隨之升高，砂輪磨損加劇。如果速度太低，則單顆磨粒的切削厚度過大，影響加工表面粗糙度，砂輪的磨損也會增加。國產金剛石砂輪推薦的磨削速度見表10-31。
    4)磨削深度：磨削深度增大時，磨削力和磨削熱均增大。一般可按表10-32選擇。
    5)進給速度：—進給速度增大，砂輪磨耗增大，表面粗糙度增高，特別是樹脂結合劑砂輪更嚴重。一般選用范圍見表10-33。

    6)磨削液選擇：金剛石砂輪常用的磨削液有煤油、輕柴油或低號機械油和煤油的混合油、蘇打水、各種水溶性磨削液(如硼砂、三乙醇胺、亞硝酸鈉、聚乙二醇的混合水溶液)及弱堿性乳化液等。磨削硬質合金，普遍采用煤油，如磨削時煙霧較大，可用混合水溶液，但不宜用乳化液。樹脂結合劑砂輪不宜用蘇打水。

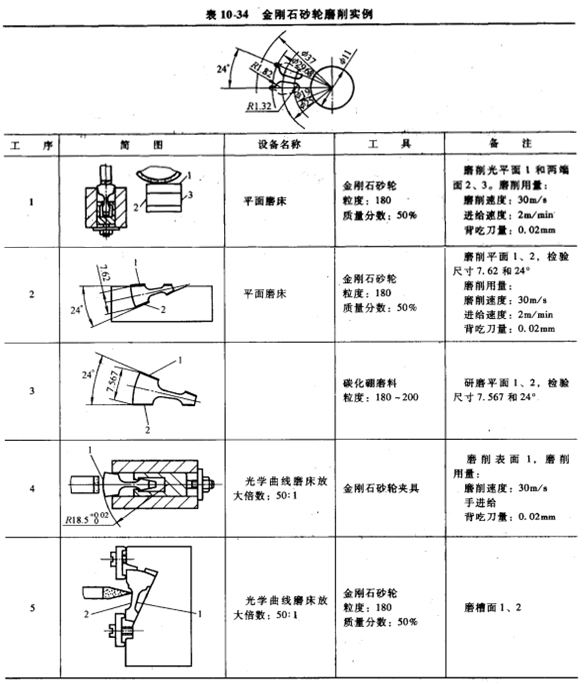

    7)金剛石砂輪磨削實例。工件材料為硬質合金YC20，在磨削前，先由電火花線切割加工成精坯。磨削工藝見表10-34。


    磨削硬質合金工作零件時，采用濕磨削可獲得更小的粗糙度值，金剛石砂輪使用壽命延長。但使用的冷卻液必須不含硫，pH值為7～9，：否則冷卻液將腐蝕硬質合金的鈷粘結劑，鈷的減少導致硬質合金呈粗糙狀組織；會加速硬質合金工作零件刀口磨損。
    3．硬質合金—鋼組合零件的磨削
    當硬質合金同鋼件以熱套、焊接、粘結或過盈配合等工藝方法組合而成的凸、凹模，磨削加工時，被砂輪磨削的地方是硬質合金和鋼的組合件，即同時被磨到的地方既有硬質合金又有鋼。因硬質合金太硬，鋼件較軟，不同材料的彈性模量不同，磨削性能有差異，當砂輪切削能力較差時，會引起磨削表面平面度差。
    例如，用普通碳化硅砂輪磨削硬質合金—鋼組合件時，兩種材料之間的平面度相差0.02～0.03mm，而采用金剛石砂輪時，再分粗磨、半精磨和精磨，則無此現象。有人認為，金剛石砂輪磨削軟鋼時，同軟鋼的接觸會導致砂輪表面因磨屑堵塞而迅速增載和磨削能力的迅速喪失。這主要是對金剛石砂輪認識不足及選擇砂輪粒度、濃度不當有關，還有與沒有正確使用冷卻液和及時清整砂輪表面污物等有關。

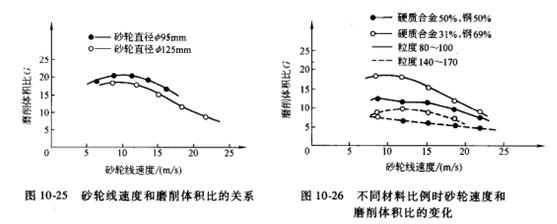

    砂輪的線速度與砂輪的磨削能力有很大關系。如加工；曰個凹模鑲件，其中鋼占69%，硬質合金占31%，機床工作臺往返速度2m/min，背吃刀量0.025mm，采用濃度100%的平形金剛石砂輪，砂輪線速度與磨削體積比之間的關系如圖10-25所示。從圖中可以看出，為了磨削時不產生灼傷，砂輪線速度不應大于18.8m/s。值得注意的是，在不同粒度的砂輪之間，以及在磨削不同比例的硬質合金—鋼組合件時，砂輪線速度和磨削能力是不同的，粒度越小，磨削能力越大。如圖10-26所示，一種凹模組合件，硬質合金占69%，鋼占31%，另一種硬質合金與鋼各占50%，磨削時選用相同的機床參數。當組合件中鋼的比例增加時，砂輪線速度對磨削體積比C的影響減少。采用不同濃度的砂輪時，砂輪線速度對體積比的影響不大，只是濃度越低，磨削能力越差，粗磨時選用高濃度，精磨時選用低濃度，砂輪線速度控制在10～20m/s之間，其中10～15m/s為最佳范圍。

    砂輪的橫向進給、垂直進給和工作臺的往返速度都對磨削效果有一定影響。當砂輪在正常工作情況下，如果橫向進給加大一倍，砂輪切削能力就降低50%，而工作臺往返速度增加一倍時，砂輪的切削能力也相應降低。實踐證明，提高磨削效率的最有效方法是加大垂直進給。
    粗磨時選用青銅結合劑金剛石砂輪，半精磨、精磨時選用樹脂結合劑砂輪。青銅結合劑砂輪垂直進給大，而樹脂結合劑砂輪垂直進給要小一些，垂直進給一般為0.005～0.03mm。
  4．立方氮化硼(CBN)砂輪
    立方氮化硼砂輪的硬度僅次于金剛石，而耐磨性和化學穩定性卻比金剛石高得多，不但適用于磨削硬質合金，而且也適用于磨削各種鋼材，故在磨削難加工材料方面，比金剛石砂輪有更高的效率，在磨削硬質合金與鋼組合件時，加工效果更好。
